产品
滤波器组件
65~75MHz, 60~80MHz, 50~90MHz, ~MHz, ~MHz, 表面贴装
- DFSBF15-L50-90-1575
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 65 | ~ | 75 | MHz |
| 通带频率二 | / | / | 60 | ~ | 80 | MHz |
| 通带频率三 | / | / | 50 | ~ | 90 | MHz |
| 通带频率四 | / | / | ~ | MHz | ||
| 通带频率五 | / | / | ~ | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.6 | |||||
| 通带损耗1 | 3.5 | dB | ||||
| 通带损耗2 3 | 2.0 | dB | ||||
| 通带一波动 | 0.5 | dB | ||||
| 通带二波动 | 0.3 | dB | ||||
| 通带三波动 | 0.3 | dB | ||||
| 通带一抑制度 | DC-56 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 82-1000 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | DC-40 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 110-600 | MHz≥ | 50 | dB | ||
| 通带三抑制度 | DC-30 | MHz≥ | 50 | dB | ||
| 通带三抑制度 | 130-600 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

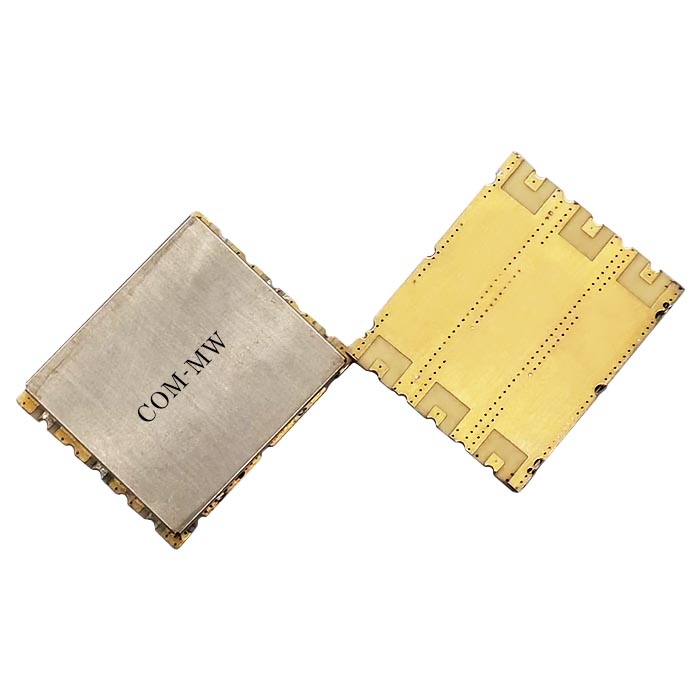

参考实物图

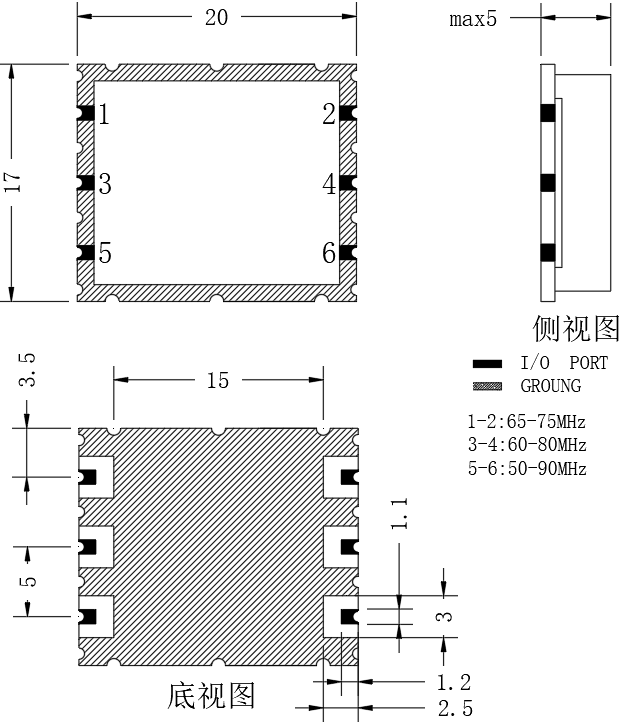

外形结构图（mm）

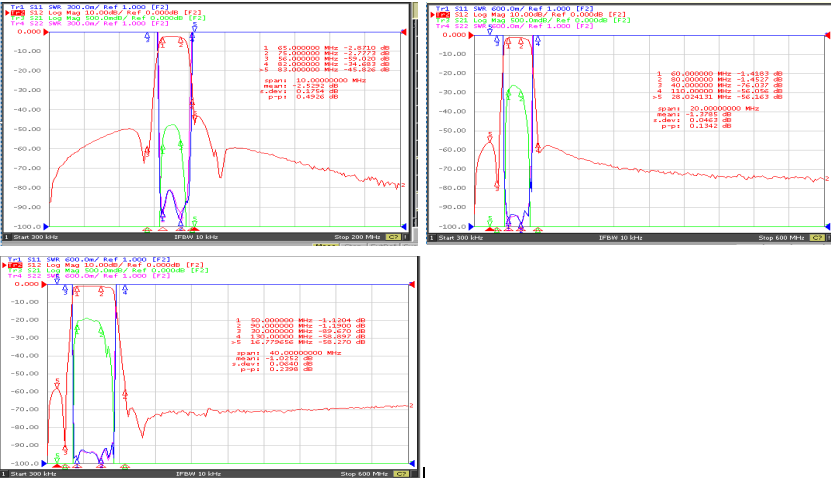

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
