产品
负载
工作频率DC~6GHz, 功率容量2W, 50Ω, BNC-J
- DR9-2-0-6G-2133
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 驻波比 | 1.25 | @4GHz | ||
| 驻波比 | 1.35 | @6GHz |
其它参数
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | BNC-J |
| 工作温度 | -40~+85℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 序号 | Frequency MHz | S11 驻波 |
|---|---|---|
| 1 | 0.01 | 1.01 |
| 2 | 429 | 1.01 |
| 3 | 857 | 1.01 |
| 4 | 1286 | 1.01 |
| 5 | 1714 | 1.01 |
| 6 | 2143 | 1.01 |
| 7 | 2571 | 1.01 |
| 8 | 3000 | 1.01 |
| 9 | 3429 | 1.03 |
| 10 | 3857 | 1.06 |
| 11 | 4286 | 1.1 |
| 12 | 4714 | 1.15 |
| 13 | 5143 | 1.19 |
| 14 | 5571 | 1.21 |
| 15 | 6000 | 1.2 |

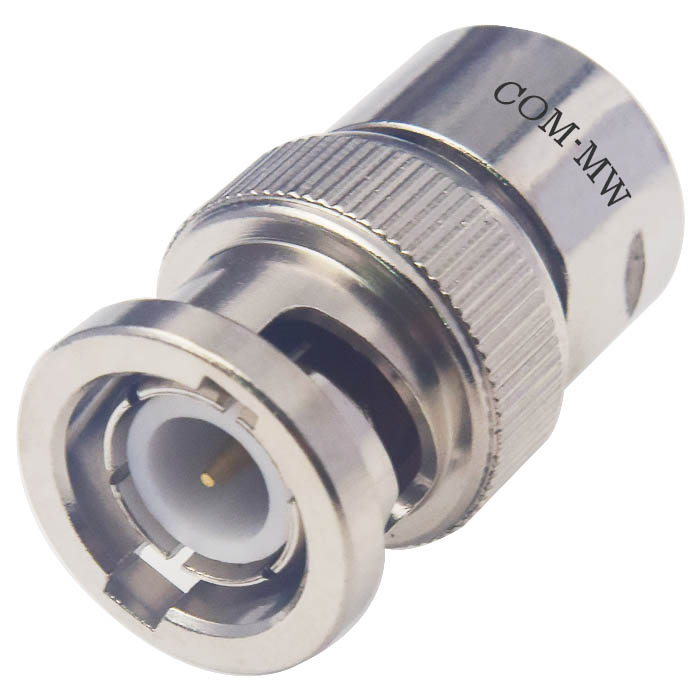

参考实物图
外形结构图（mm）

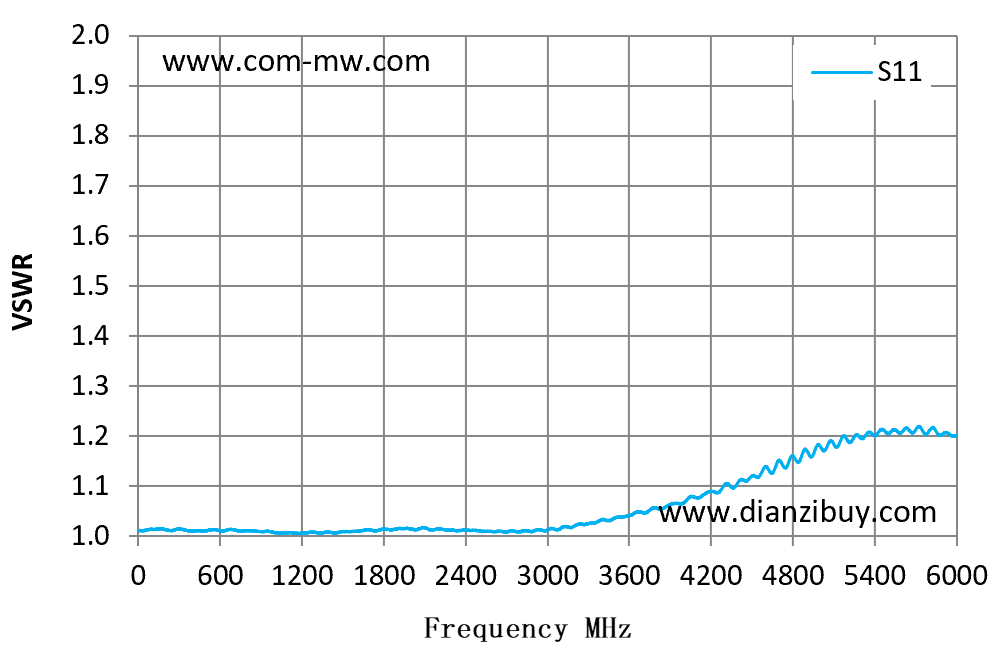

典型测试曲线图
