产品
耦合器
7.5~9GHz,耦合度 dB,N ,300W
- ZDC2-30W7.5-9G-2538
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7.5 | ~ | 9 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 30±1 | dB | ||
| 方向性 | 18dB | dB | ||
| 主线驻波比 | ≤1.3 |
其它参数
| 接口形式 | N -F or K |
| 波导口型号 | BJ84 or WR112 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 300W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| 输入端口 | 输入：WR112(矩形密) | |
| 输出端口 | 输出：WR112(矩形平) | |
| 耦合端口 | N-K |

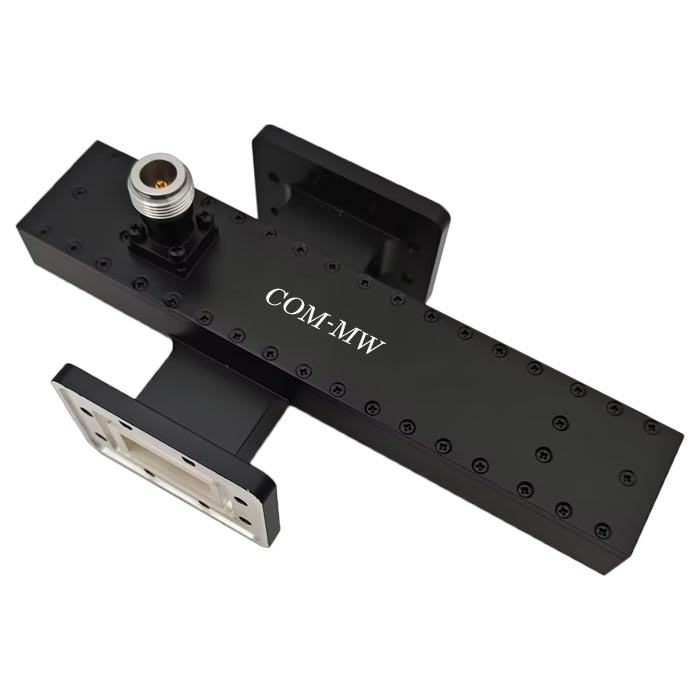

参考实物图

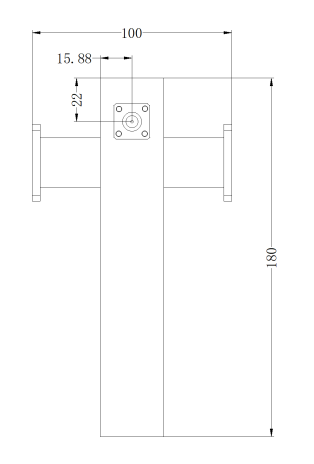

外形结构图（mm）
