600~6000MHz,50W,90°电桥,表面贴装
- ZHC8-600-6000-3955
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 600 | ~ | 6000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 50W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

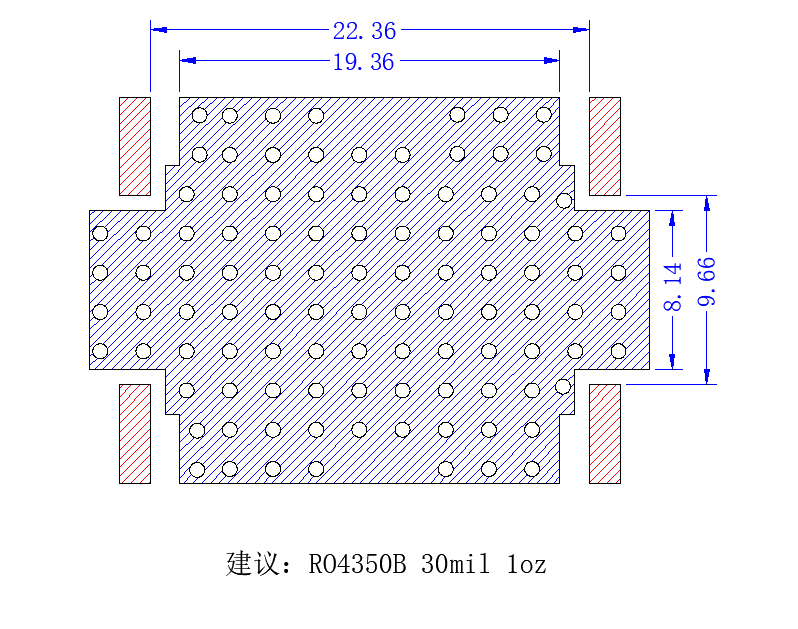

建议PCB布局图

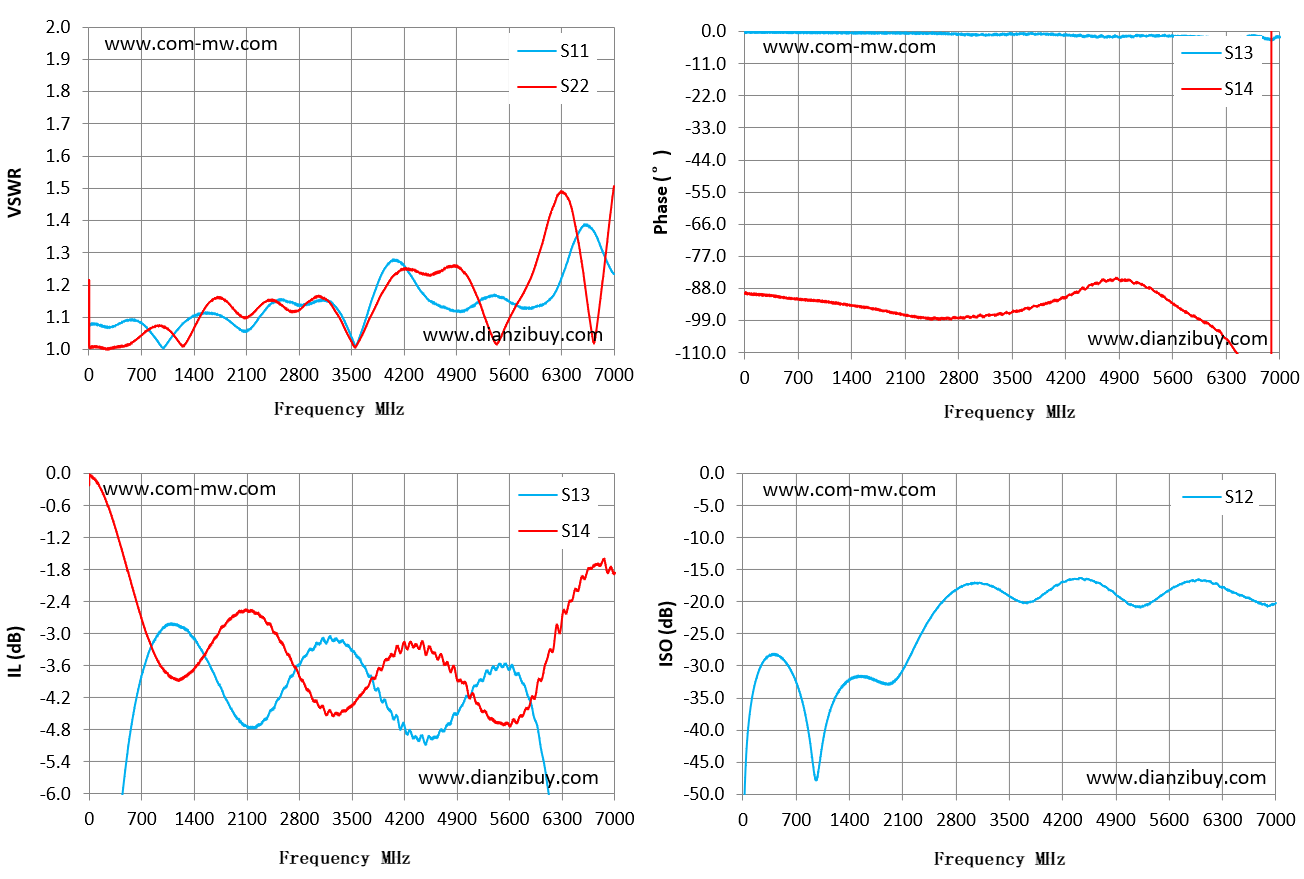

典型测试曲线图

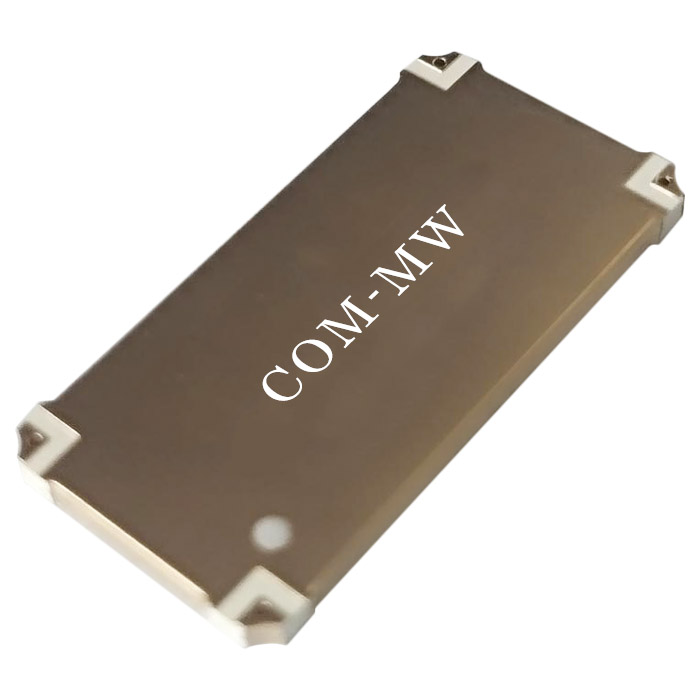

参考实物图

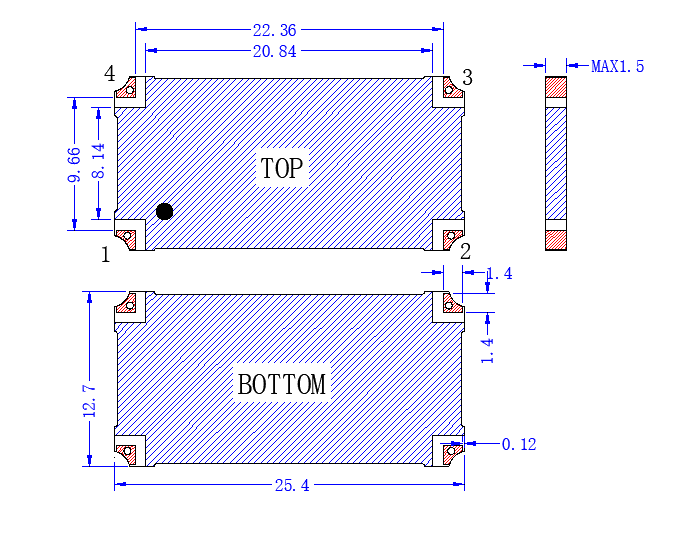

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 0.01 | 1.08 | -64.78 | -0.01 | -89.67 | -87.73 |
| 500.00 | 1.09 | -5.37 | -1.75 | -90.96 | -28.58 |
| 1000.00 | 1.00 | -2.88 | -3.70 | -92.20 | -45.59 |
| 1500.00 | 1.11 | -3.30 | -3.47 | -94.06 | -31.63 |
| 2000.00 | 1.06 | -4.61 | -2.58 | -96.48 | -32.23 |
| 2500.00 | 1.15 | -4.26 | -3.01 | -98.03 | -21.76 |
| 3000.00 | 1.14 | -3.25 | -4.27 | -97.48 | -17.08 |
| 3500.00 | 1.04 | -3.31 | -4.36 | -95.84 | -19.06 |
| 4000.00 | 1.27 | -4.43 | -3.45 | -92.61 | -18.33 |
| 4500.00 | 1.16 | -5.00 | -3.36 | -86.90 | -16.44 |
| 5000.00 | 1.12 | -4.23 | -3.92 | -85.08 | -19.65 |
| 5500.00 | 1.16 | -3.61 | -4.70 | -91.10 | -18.92 |
| 6000.00 | 1.13 | -5.01 | -3.85 | -99.32 | -16.53 |
| 6500.00 | 1.35 | -12.54 | -2.19 | -112.65 | -18.78 |
| 7000.00 | 1.23 | -24.35 | -1.86 | 126.01 | -20.13 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
