产品
功率放大器
150~2700MHz,增益 50dB,饱和功率 47dBm,SMA
- DPA8-150-2700-9427
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | |
| 工作频率 | 150 | ~ | 2700 | MHz | |
| 增益 | 50 | dB | @Pout：47dBm | ||
| 增益平坦度 | ±2.5 | dB | @Pout：47dBm | ||
| 输入驻波比 | 1.8 | ||||
| 饱和功率 | 47 | dBm | |||
| 效率 | 18 | % | |||
| 输入功率 | 0 | dBm | |||
| 杂波抑制 | 60 | dBc | @Pout：47dBm | ||
| 谐波抑制 | 15 | dBc | @Pout：47dBm |
其它参数
| 接口形式 | SMA-F or K |
| 供电与控制接口 | D-SUB7W2 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +48V |
| 工作电流 | 10A |
| 工作温度 | -35~+65℃设计保证 |
控制接口引脚定义（D-SUB7W2）
| 序号 | 定义 | 备注 |
| A1 | +48V | V+ |
| A2 | GND | GND |
| 1 | EN | 0（OFF）:0V；1（ON）：+3.3~5V |
| 2 | VSWR Alram | |
| 3 | TEMP Alram | |
| 4 | CURR Alram | |
| 5 | GND |
典型测试数据（Pout:47dBm）
| F（GHz） | 0.15 | 0.2 | 0.6 | 1 | 1.4 | 1.8 | 2.2 | 2.7 |
| Gain(dB) | 52.56 | 52.40 | 53.92 | 52.22 | 53.56 | 52.73 | 56.65 | 56.78 |
| Ids（A） | 4.52 | 4.97 | 4.90 | 5.52 | 5.06 | 4.79 | 4.97 | 5.06 |
| η（%） | 23.04 | 20.95 | 21.25 | 18.87 | 20.58 | 21.74 | 20.95 | 20.58 |
| 杂波抑制（dBc） | 72.00 | 70.00 | 67.00 | 68.00 | 68.00 | 70.00 | 72.00 | 72.00 |
| 2次谐波抑制（dBc） | 13.50 | 26.30 | 27.70 | 20.20 | 18.50 | 25.10 | 23.00 | 48.50 |
| 3次谐波抑制（dBc） | 23.50 | 30.40 | 27.30 | 28.50 | 39.10 | 51.30 | 52.10 | 64.80 |
| 输入驻波比 | 1.25 | 1.18 | 1.10 | 1.06 | 1.06 | 1.09 | 1.20 | 1.16 |

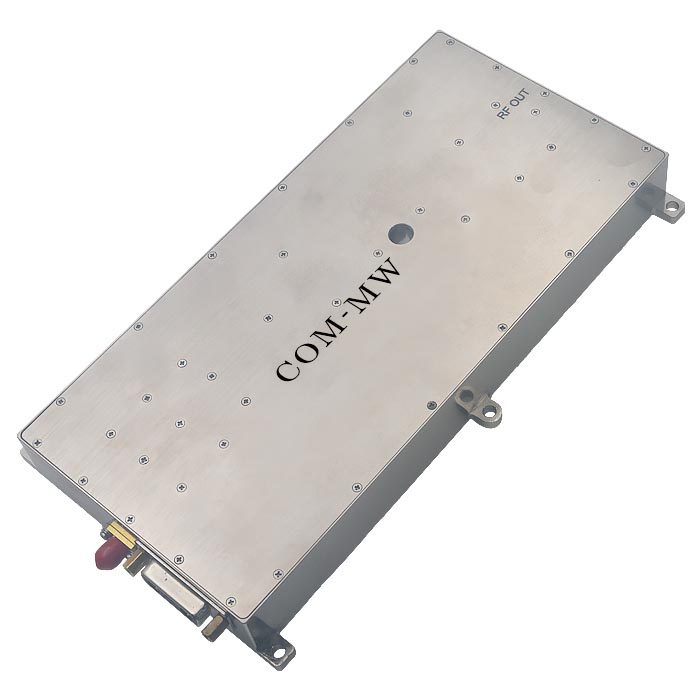

参考实物图

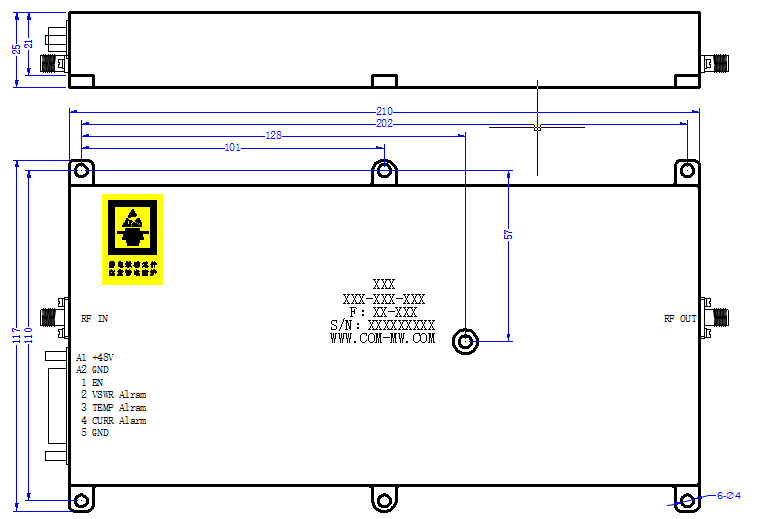

外形结构图（mm）

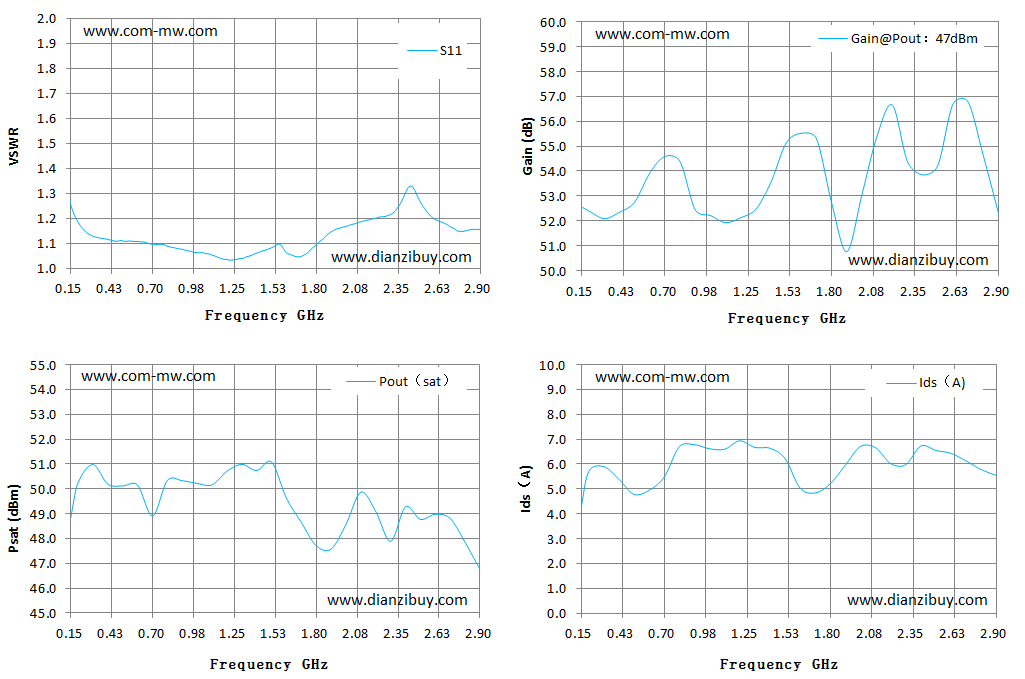

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
