产品
功分器
3~26.5GHz, 15W, 12路, 相位0°, SMA-F
- ZPD25-12M3-26.5G-386
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3 | ~ | 26.5 | GHz |
| 插入损耗 | 2 | 2.5 | dB | |
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~12 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 3 | 1.44 | 1.16 | -11.36 | -25.28 | 0.32 |
| 4.68 | 1.12 | 1.02 | -11.37 | -23.46 | 0.96 |
| 6.36 | 1.12 | 1.03 | -11.45 | -25.85 | 1.11 |
| 8.04 | 1.17 | 1.06 | -11.5 | -23.63 | 1.29 |
| 9.71 | 1.08 | 1.13 | -11.64 | -33.86 | 1.85 |
| 11.39 | 1.15 | 1.03 | -11.74 | -22.13 | 1.06 |
| 13.07 | 1.04 | 1.07 | -11.81 | -23.06 | 0.49 |
| 14.75 | 1.07 | 1.03 | -11.9 | -20.27 | 0.89 |
| 16.43 | 1.1 | 1.24 | -11.98 | -25.43 | 1.75 |
| 18.11 | 1.33 | 1.18 | -12.31 | -19.27 | 1.22 |
| 19.79 | 1.13 | 1.18 | -12.18 | -21.1 | 1.08 |
| 21.46 | 1.1 | 1.03 | -12.21 | -18.77 | 0.02 |
| 23.14 | 1.31 | 1.22 | -12.4 | -22.57 | -0.36 |
| 24.82 | 1.08 | 1.24 | -12.5 | -22.92 | 0.3 |
| 26.5 | 1.39 | 1.37 | -12.43 | -25.59 | -1.88 |

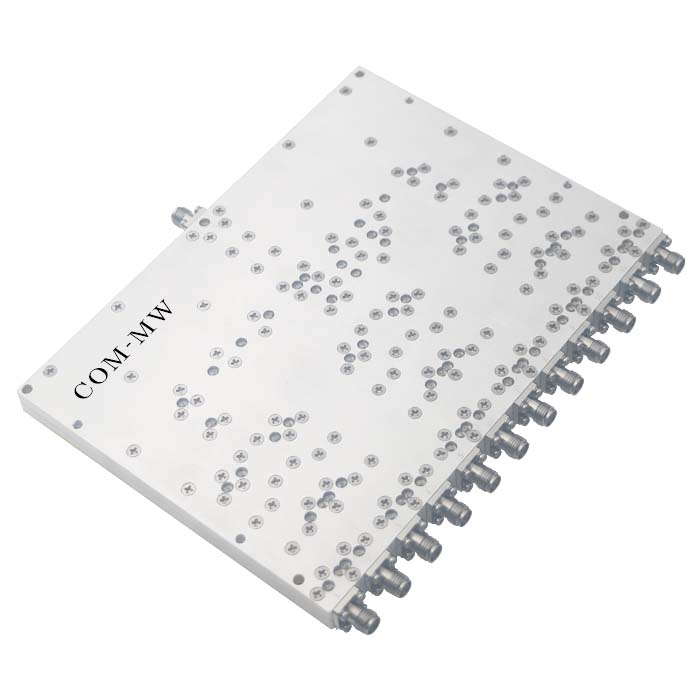

参考实物图

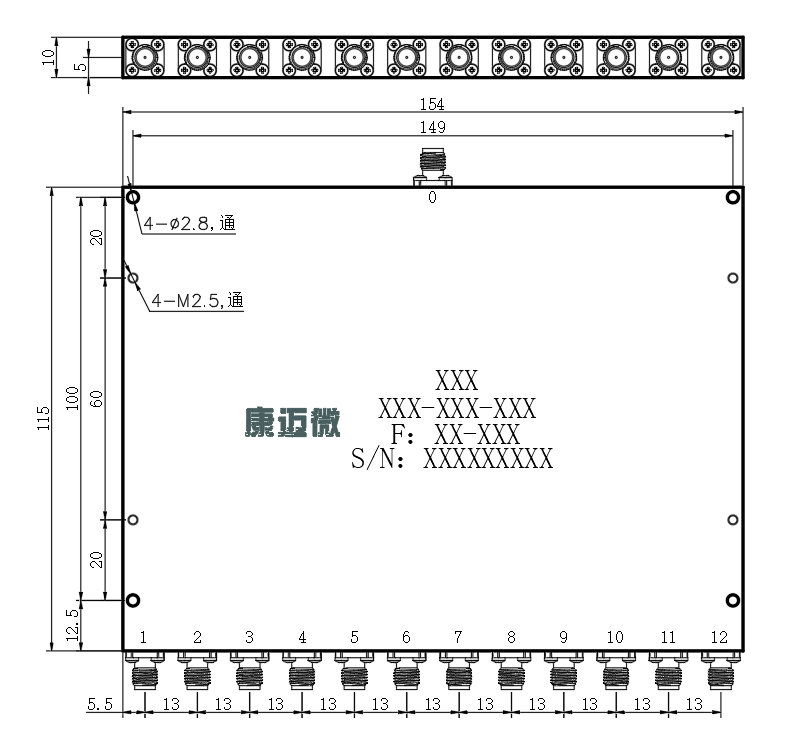

外形结构图（mm）

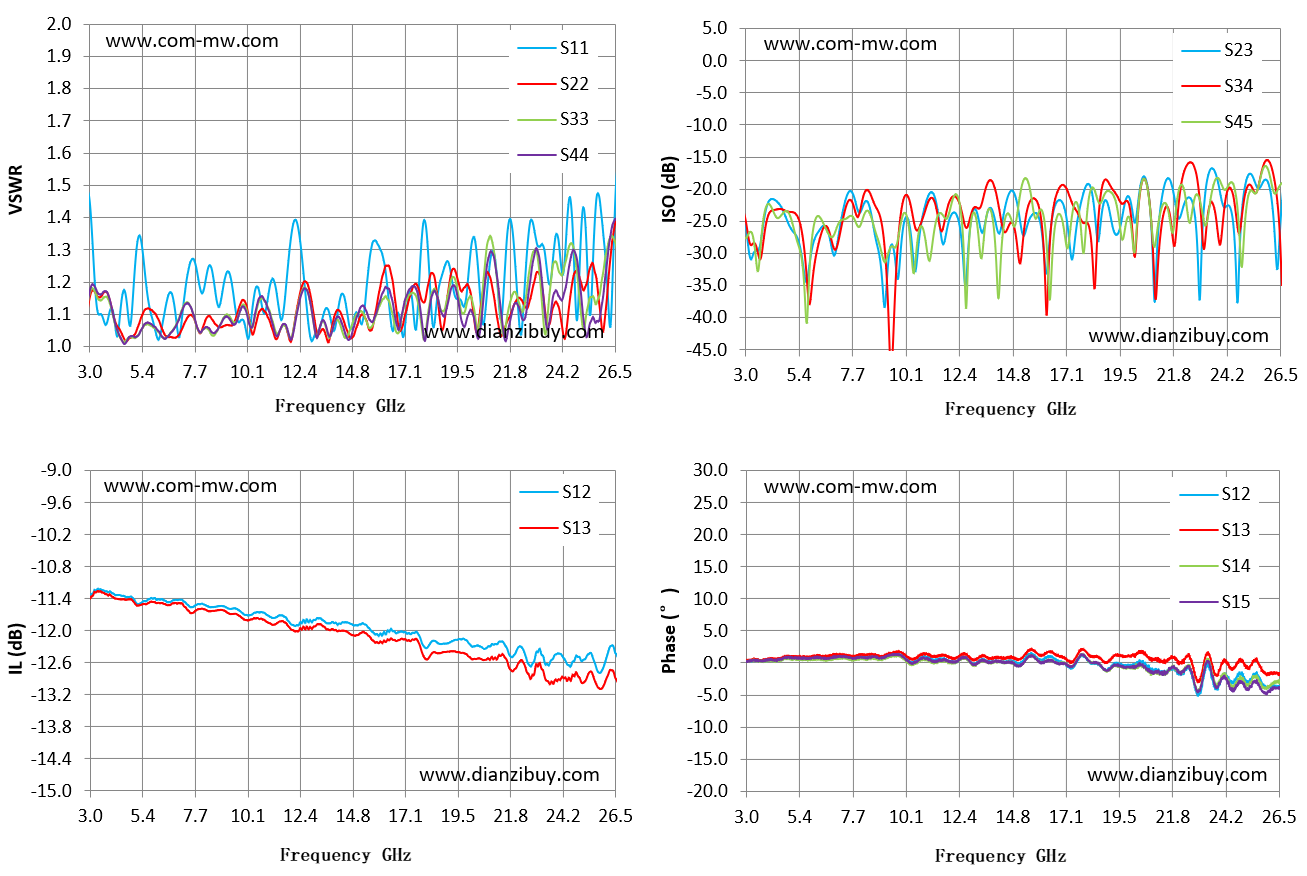

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
