低噪声放大器
3~5GHz, 增益25dB, 噪声系数1dB, P-1dB功率13dBm, SMA
- DLNA8-3000-5000-1000
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3 | ~ | 5 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 1 | 1.3 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +5V |
| 工作电流 | 60mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 2 | 3.16 | 1.4 | 25.93 | 1.16 | 15.3 |
| 2.29 | 2.32 | 1.37 | 26.11 | 0.69 | 14.7 |
| 2.57 | 1.92 | 1.48 | 26.5 | 0.76 | 14.4 |
| 2.86 | 1.67 | 1.59 | 26.9 | 0.97 | 14.3 |
| 3.14 | 1.48 | 1.66 | 27.24 | 1.01 | 14 |
| 3.43 | 1.3 | 1.67 | 27.41 | 0.84 | 13.6 |
| 3.71 | 1.15 | 1.64 | 27.56 | 0.78 | 13.9 |
| 4 | 1.05 | 1.62 | 27.84 | 0.8 | 13.7 |
| 4.29 | 1.18 | 1.63 | 27.81 | 0.86 | 13.9 |
| 4.57 | 1.36 | 1.68 | 27.69 | 0.88 | 13.8 |
| 4.86 | 1.57 | 1.74 | 27.43 | 0.99 | 13.7 |
| 5.14 | 1.77 | 1.78 | 27.1 | 1.15 | 13.6 |
| 5.43 | 2.01 | 1.77 | 26.64 | 1.16 | 13.7 |
| 5.71 | 2.21 | 1.73 | 25.89 | 1.07 | 13.6 |
| 6 | 2.39 | 1.67 | 25.03 | 0.93 | 13.8 |
参考实物图
外形结构图（mm）

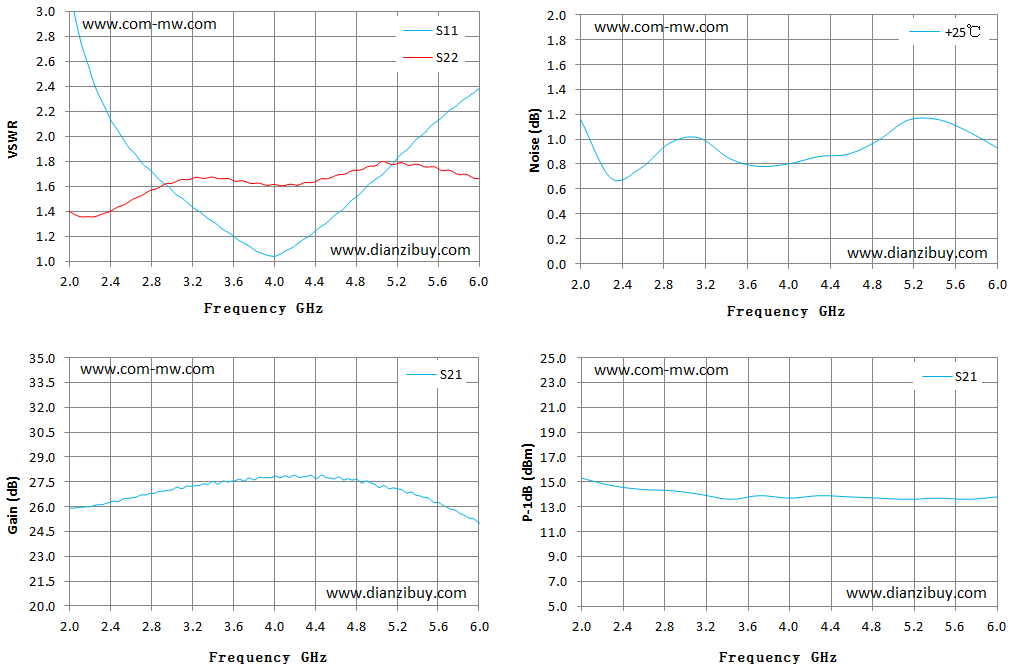

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
