产品
滤波器
通带频率 1350~1650MHz,DC-1000MHz≥30dBc,表面贴装
- ZBF5-L1500-300-3600
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1650 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 2000-4000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.80 | 187.69 | 163.65 | -76.51 | -76.51 | 2.53 |
| 0.92 | 84.98 | 88.77 | -61.68 | -61.68 | 1.48 |
| 1.04 | 53.52 | 53.47 | -42.53 | -42.53 | 0.90 |
| 1.16 | 24.07 | 21.21 | -20.01 | -20.01 | 2.01 |
| 1.29 | 1.10 | 1.09 | -1.17 | -1.17 | 3.81 |
| 1.41 | 1.29 | 1.34 | -0.92 | -0.92 | 2.35 |
| 1.53 | 1.16 | 1.19 | -0.82 | -0.82 | 2.02 |
| 1.65 | 1.17 | 1.14 | -0.92 | -0.92 | 2.02 |
| 1.77 | 1.56 | 1.65 | -1.73 | -1.73 | 2.82 |
| 1.89 | 13.61 | 17.20 | -13.32 | -13.32 | 1.84 |
| 2.01 | 39.89 | 46.29 | -39.25 | -39.25 | -4.73 |
| 2.14 | 59.53 | 53.93 | -32.57 | -32.57 | 0.46 |
| 2.26 | 62.77 | 51.89 | -31.12 | -31.12 | 0.45 |
| 2.38 | 54.46 | 46.90 | -31.43 | -31.43 | 0.40 |
| 2.50 | 40.23 | 37.30 | -32.12 | -32.12 | 0.38 |

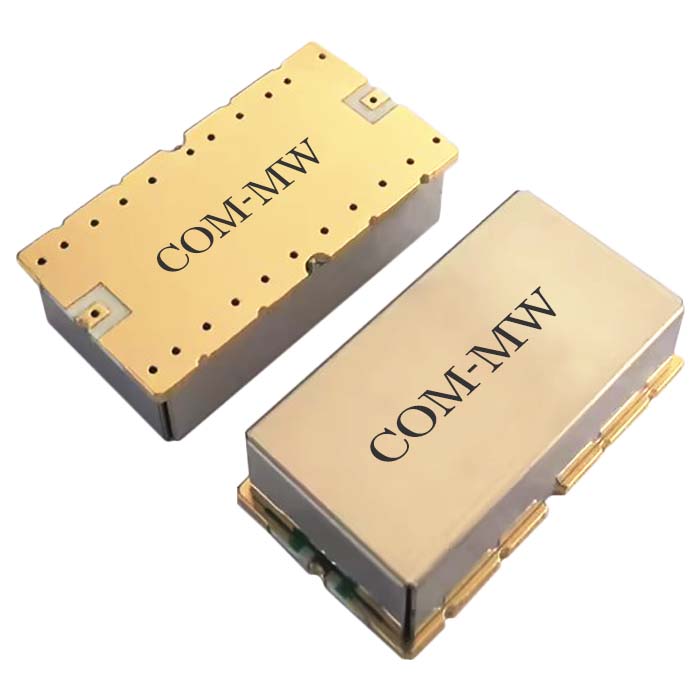

参考实物图
外形结构图（mm）

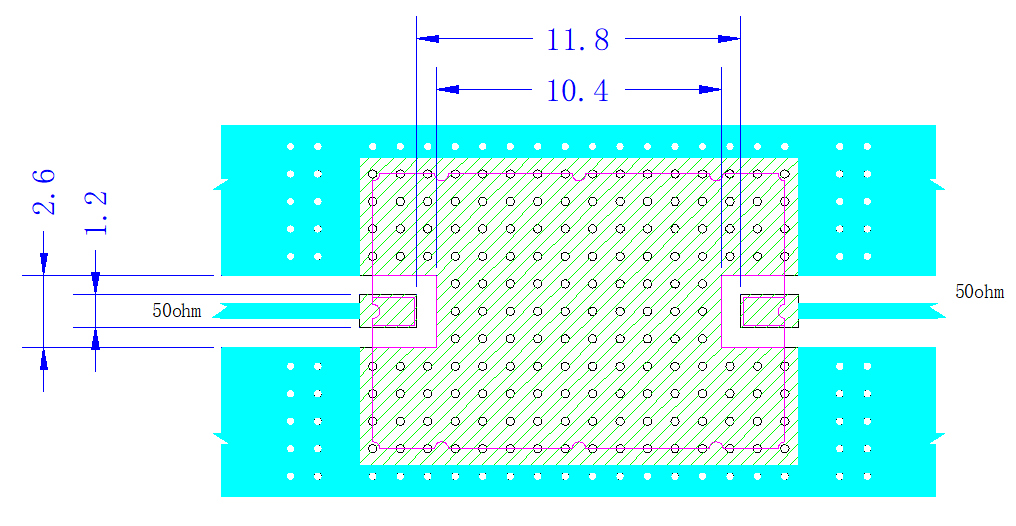

建议PCB布局图

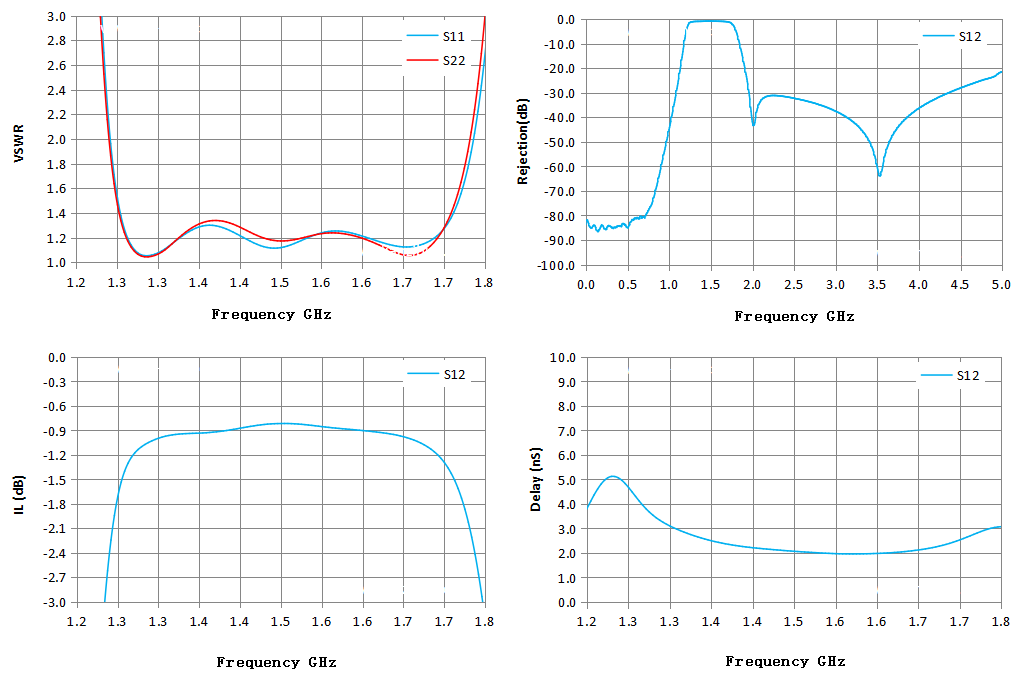

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
