产品
功分器
1~4GHz, 15W, 3路, 相位0°, SMA
- ZPD8-3M1000-4000-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 4 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
典型测试数据
| F(MHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 1000 | 1.31 | 1.01 | -5.07 | -25.4 |
| 1350 | 1.21 | 1.07 | -5.04 | -31.1 |
| 1700 | 1.25 | 1.17 | -5.05 | -30.5 |
| 2050 | 1.12 | 1.2 | -5.05 | -27.4 |
| 2400 | 1.21 | 1.11 | -5.08 | -22.5 |
| 2750 | 1.3 | 1.05 | -5.17 | -22.1 |
| 3100 | 1.15 | 1.05 | -5.11 | -22.7 |
| 3450 | 1.21 | 1.13 | -5.14 | -31.6 |
| 3800 | 1.3 | 1.24 | -5.24 | -22.4 |
| 4000 | 1.16 | 1.27 | -5.2 | -22.1 |

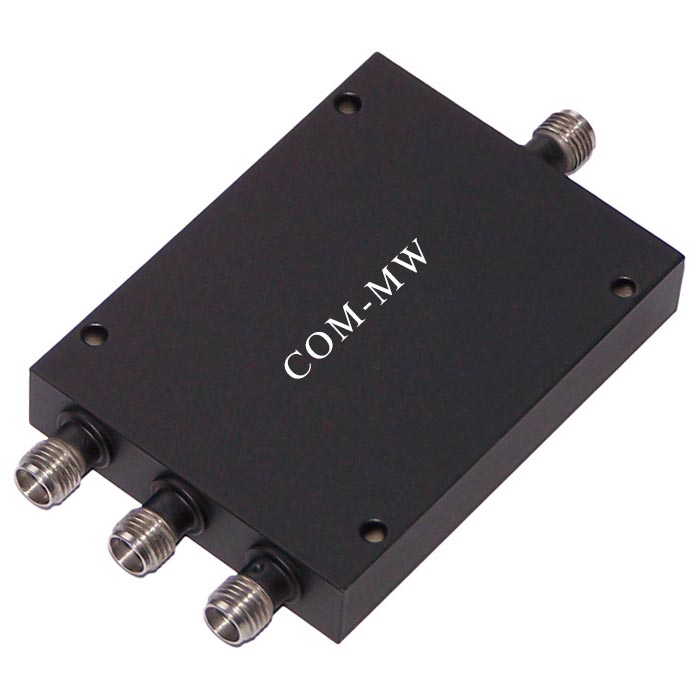

参考实物图

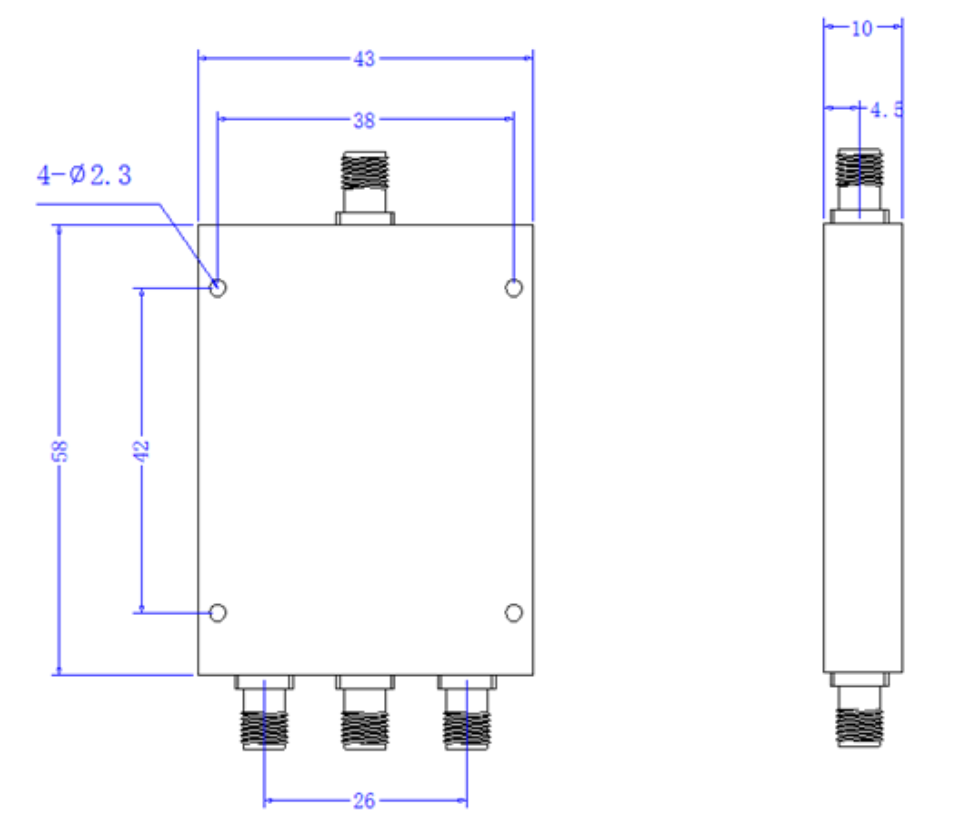

外形结构图（mm）

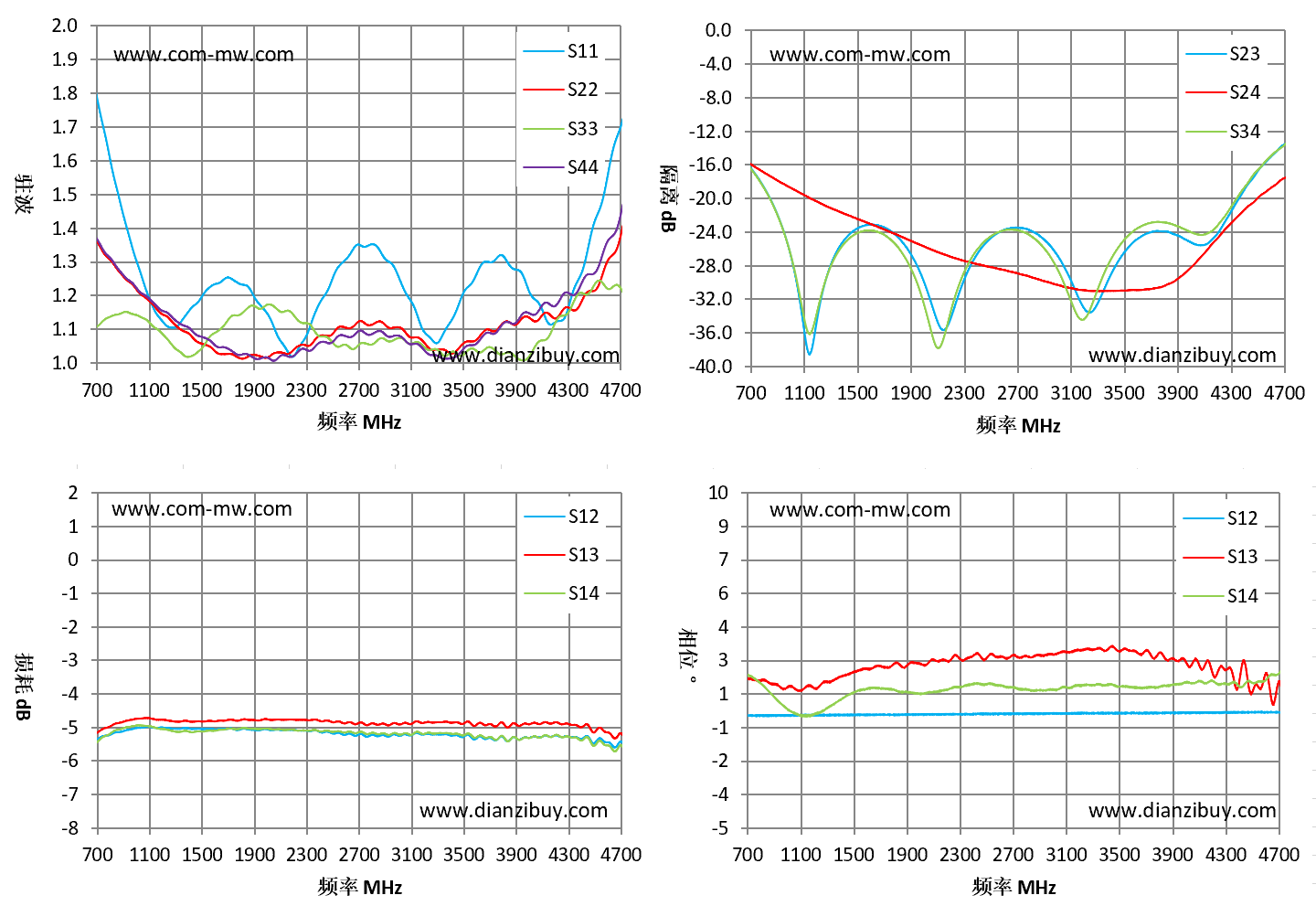

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
