工作频率1.55~1.65GHz, 增益12dBi, 垂直极化, SMA
微带天线在一个薄介质基片上,一面附上金属薄层作为接地板,另一面用光刻腐蚀方法制成一定形状的金属贴片,利用微带线或同轴探针对贴片馈电构成的天线。微带天线有结构简单、精度高、重量轻等特点,在GPS天线、共形天线和机载天线中应用广泛。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1.55 | ~ | 1.65 | GHz |
增益 | 12 | dBi | ||
驻波比 | 1.8 | |||
3dB波束宽度 | 20*20 | ° | ||
承受功率 | 20 | W |
极化方式 | 垂直极化 |
接口形式 | SMA-K |

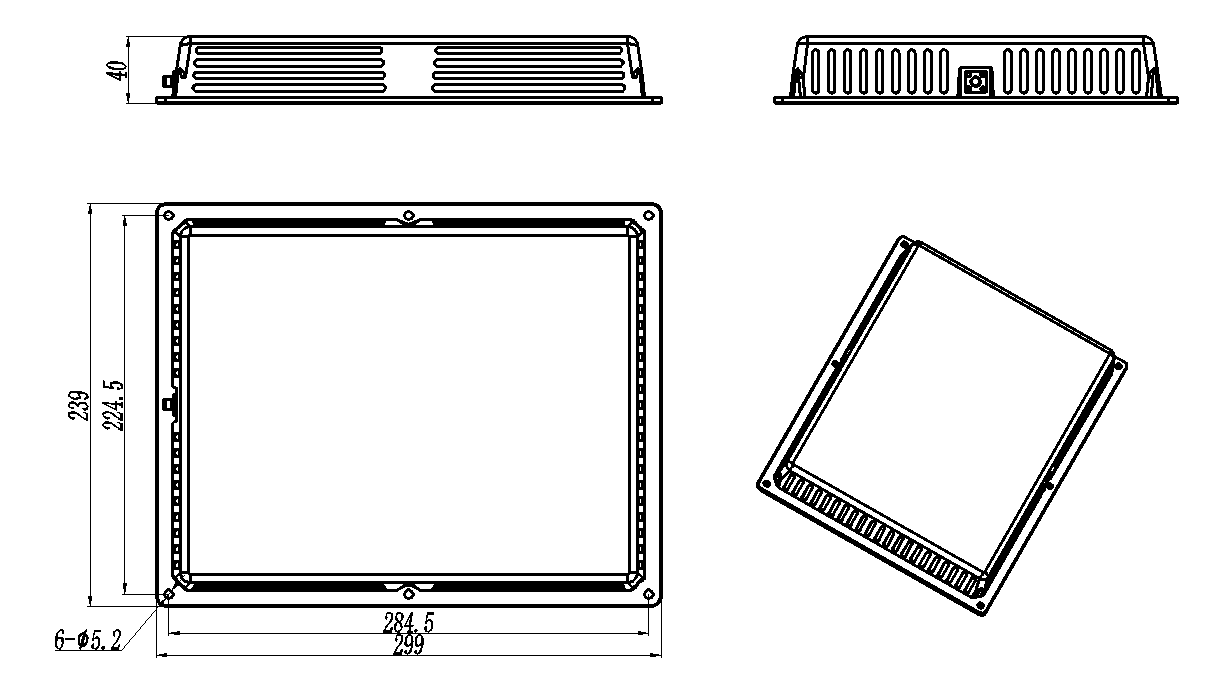

外形尺寸 | 240*300*40mm |
估算重量 | 1.5Kg |
表面 | 军绿色烤漆 |
工作温度 | -25~+45℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
