产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2400 | ~ | 2500 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2390 | MHz | |
| 通带频率 | 2510 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2300 | -0.37 | 1.4 |
| 2350 | -0.49 | 1.18 |
| 2390 | -2.32 | 1.42 |
| 2395 | -19.78 | 17.69 |
| 2400 | -89.63 | 30.37 |
| 2410 | -80.54 | 43.82 |
| 2430 | -69.82 | 46.97 |
| 2450 | -66.67 | 48.42 |
| 2470 | -68.86 | 34.69 |
| 2490 | -82.57 | 49.68 |
| 2500 | -90.69 | 47.13 |
| 2505 | -21.74 | 15.78 |
| 2510 | -2.58 | 1.36 |
| 2550 | -0.51 | 1.24 |
| 2600 | -0.42 | 1.52 |
参考实物图

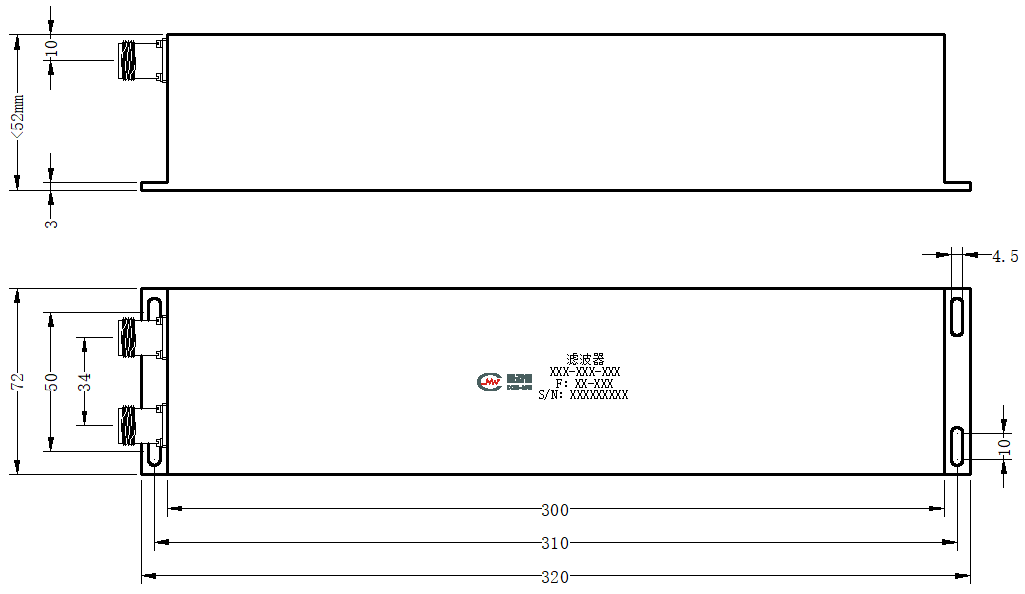

外形结构图（mm）

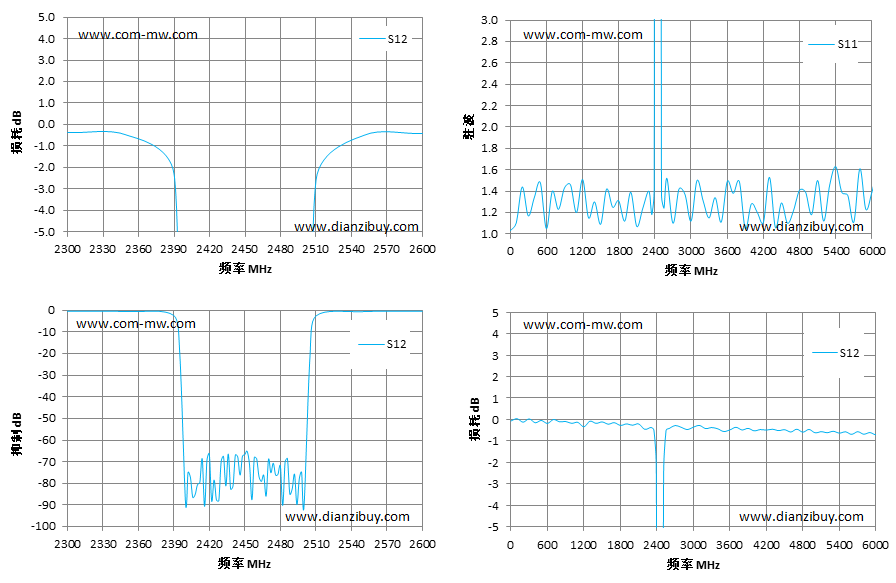

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
