隔离器
工作频率1800~2200MHz, 通过功率200W, N
- DG9-1.8-2.2G-2403
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1800 | ~ | 2200 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 200W设计保证 |
| 耐反射功率 | 150W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | N -JK |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1700 | 1.37 | -0.69 | -18.85 | 1.3 |
| 1743 | 1.22 | -0.32 | -18.14 | 1.12 |
| 1786 | 1.17 | -0.25 | -18.68 | 1.08 |
| 1829 | 1.15 | -0.23 | -19.28 | 1.05 |
| 1871 | 1.15 | -0.23 | -19.85 | 1.08 |
| 1914 | 1.15 | -0.24 | -20.44 | 1.1 |
| 1957 | 1.15 | -0.23 | -20.93 | 1.13 |
| 2000 | 1.14 | -0.24 | -21.38 | 1.12 |
| 2043 | 1.11 | -0.26 | -21.31 | 1.14 |
| 2086 | 1.1 | -0.24 | -20.88 | 1.11 |
| 2129 | 1.05 | -0.28 | -20.18 | 1.11 |
| 2171 | 1.01 | -0.31 | -19.3 | 1.1 |
| 2214 | 1.06 | -0.4 | -18.46 | 1.14 |
| 2257 | 1.14 | -0.52 | -17.98 | 1.2 |
| 2300 | 1.25 | -0.8 | -18.54 | 1.33 |

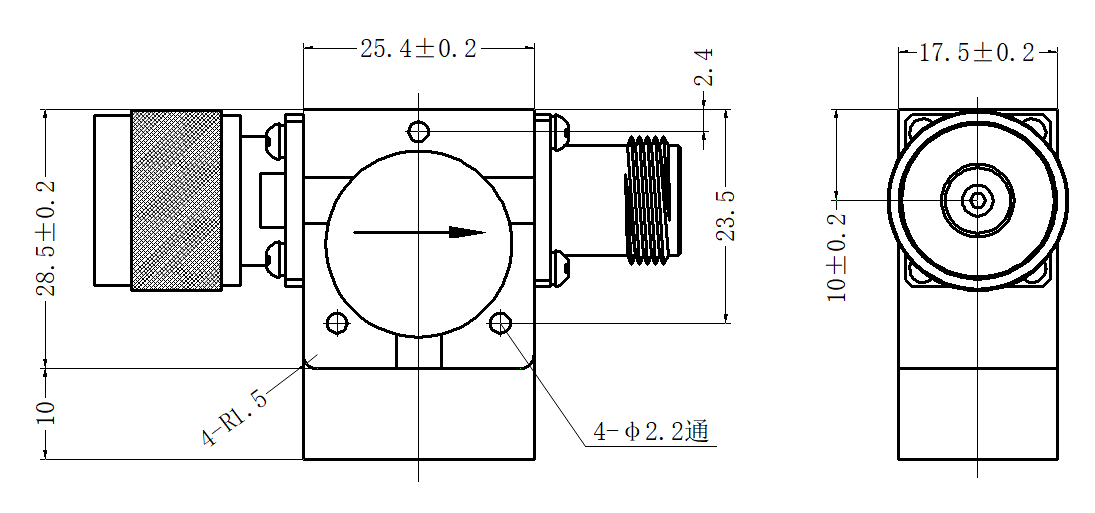

外形结构图（mm）

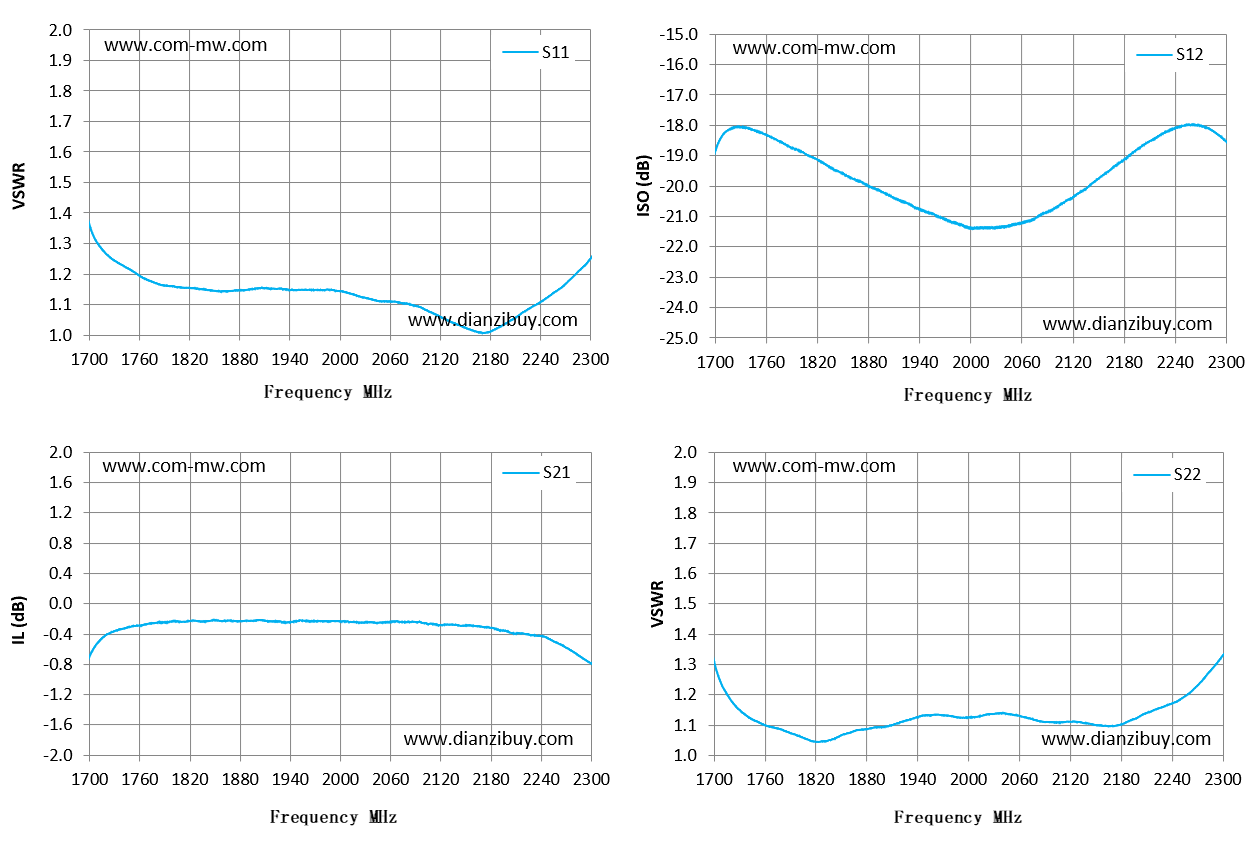

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
