产品
耦合器
1~6GHz,耦合度 6dB,SMA,50W
- ZDC25-6M1-6G-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1.8 | dB（含分配损耗） | ||
| 耦合度 | 5 | 6 | 7 | dB |
| 耦合平坦度 | ±0.7 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.00 | 1.01 | -0.07 | -70.42 | -19.68 |
| 0.50 | 1.04 | 1.04 | 1.04 | -0.51 | -10.24 | -30.89 |
| 1.00 | 1.05 | 1.09 | 1.03 | -1.28 | -6.36 | -27.03 |
| 1.50 | 1.05 | 1.12 | 1.05 | -1.61 | -5.45 | -25.23 |
| 2.00 | 1.06 | 1.10 | 1.08 | -1.54 | -5.69 | -25.06 |
| 2.50 | 1.06 | 1.08 | 1.07 | -1.46 | -5.95 | -27.51 |
| 3.00 | 1.07 | 1.09 | 1.08 | -1.60 | -5.66 | -29.13 |
| 3.50 | 1.06 | 1.08 | 1.10 | -1.70 | -5.44 | -30.24 |
| 4.00 | 1.05 | 1.06 | 1.08 | -1.59 | -5.76 | -38.44 |
| 4.50 | 1.08 | 1.11 | 1.09 | -1.45 | -6.12 | -27.00 |
| 5.00 | 1.06 | 1.12 | 1.12 | -1.56 | -5.86 | -22.27 |
| 5.50 | 1.01 | 1.07 | 1.08 | -1.69 | -5.62 | -21.84 |
| 6.00 | 1.07 | 1.07 | 1.02 | -1.45 | -6.48 | -21.41 |
| 6.50 | 1.09 | 1.09 | 1.08 | -0.79 | -10.22 | -16.36 |
| 7.00 | 1.07 | 1.04 | 1.09 | -0.35 | -33.51 | 8.74 |

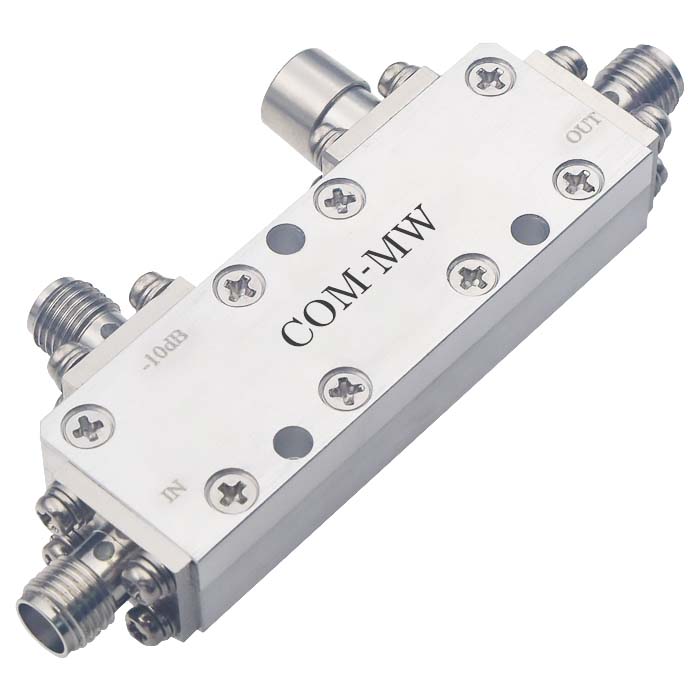

参考实物图

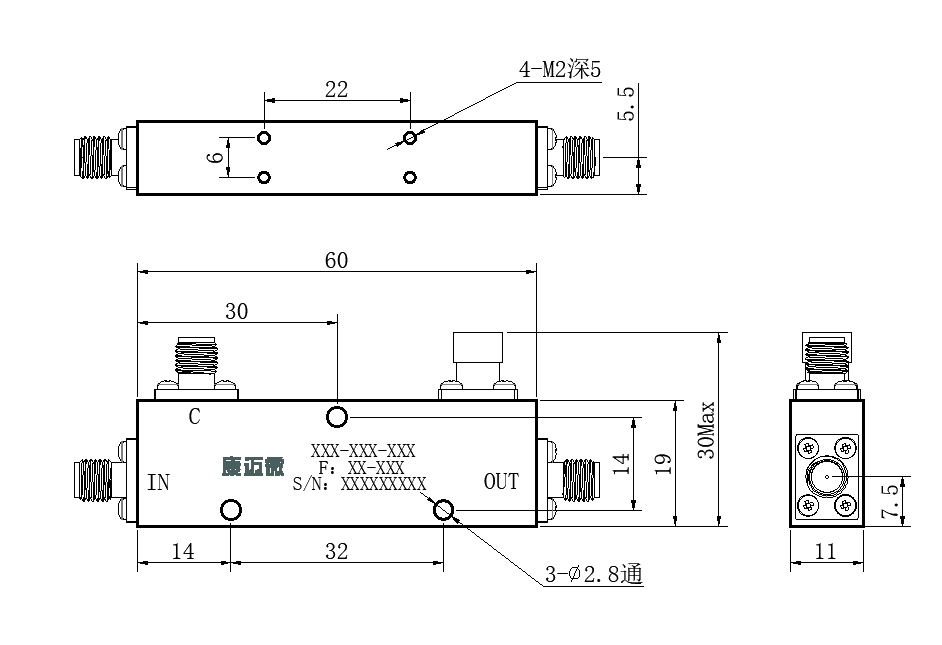

外形结构图（mm）

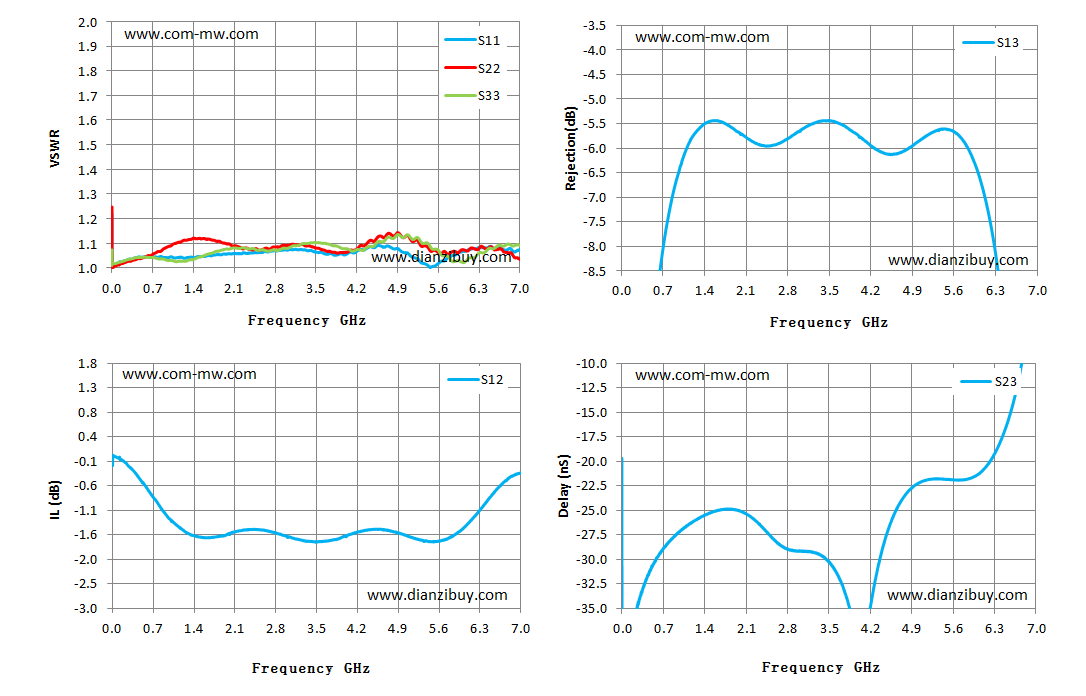

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
