开关
DC~18GHz, 单刀四掷 , USB控制, 反射式, 20ms, SMA, 12V
- 1S4U1218
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，USB控制。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz; 0.5@18GHz | dB | ||
| 隔离度 | 70@6GHz；60@18GHz | dB | ||
| 驻波比 | 1.3@6GHz；1.5@18GHz |
其它参数
| 开关路数 | 单刀四掷 |
| 控制方式 | USB控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 20ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 50W@3GHz；30W@6GHz；10W@18GHz |
| 工作电压 | +12V |
| 工作电流 | 330mA |
| 工作温度 | -30~+60℃设计保证 |
| 开关寿命 | 100万次 |
端口定义
| 公共端口 | COM |
| 分路端口 | 1，2，3，4 |

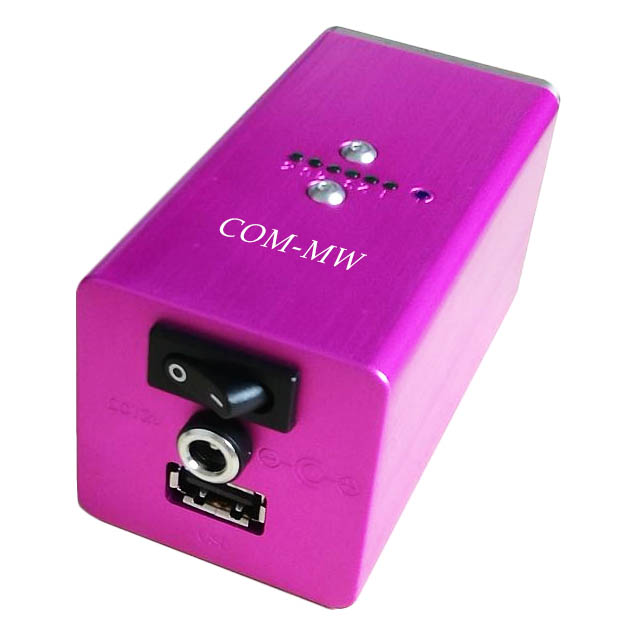

参考实物图

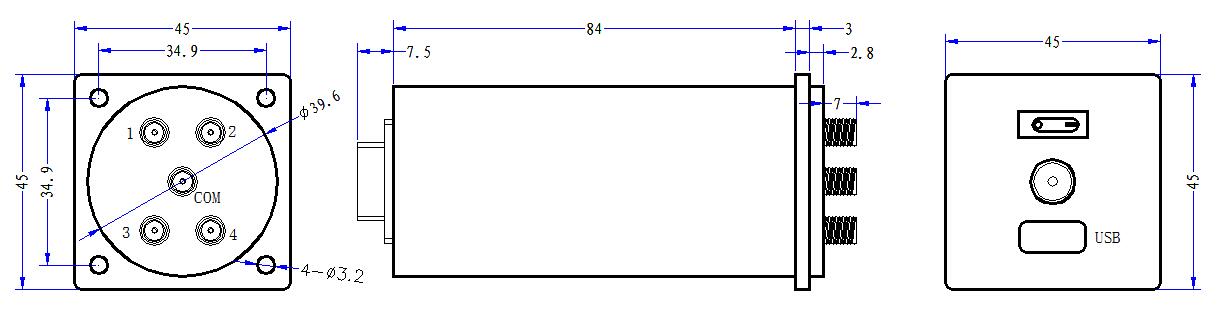

外形结构图（mm）

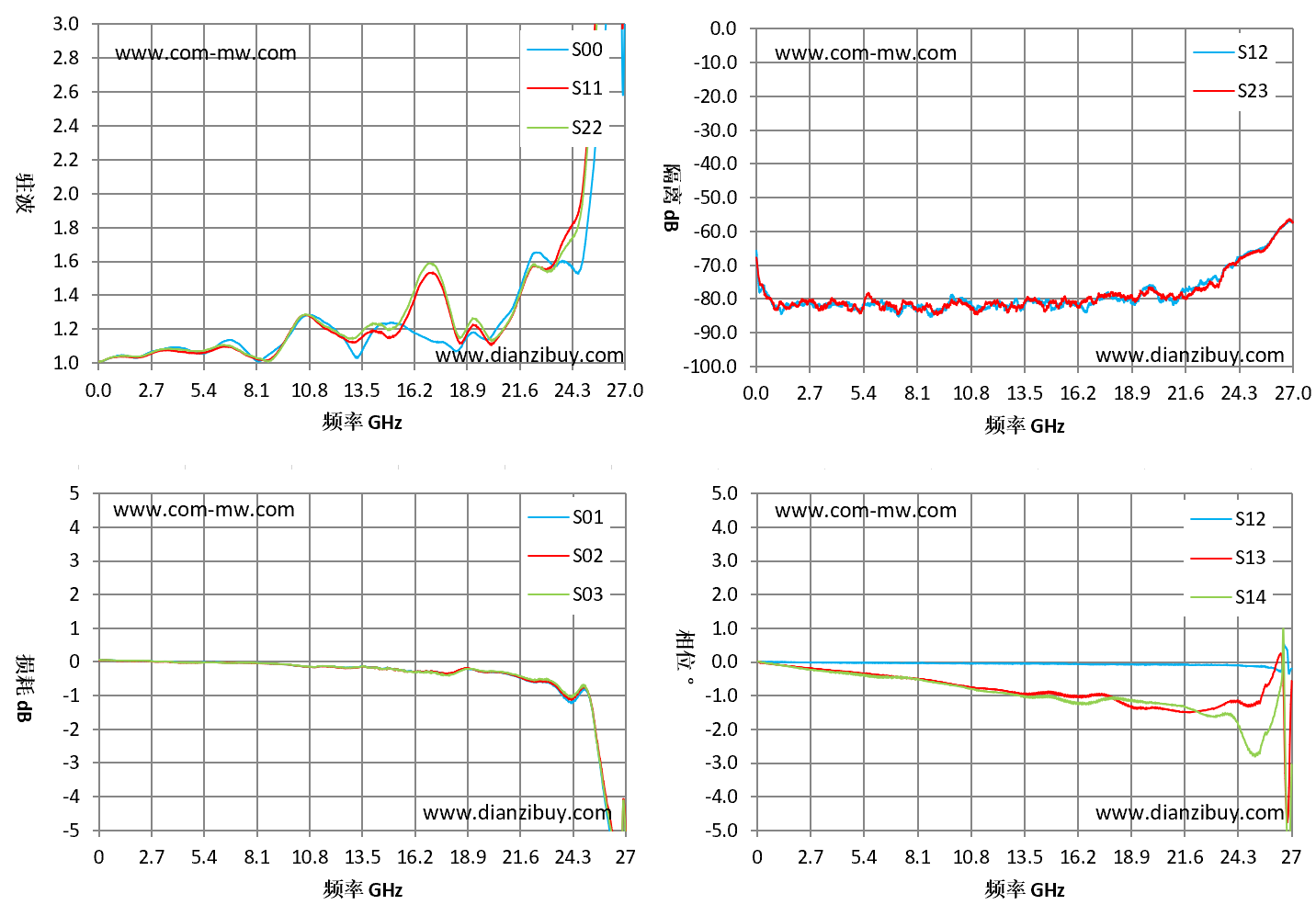

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
