0.3~3GHz,200W,90°电桥,表面贴装
- 8H0041
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 3 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

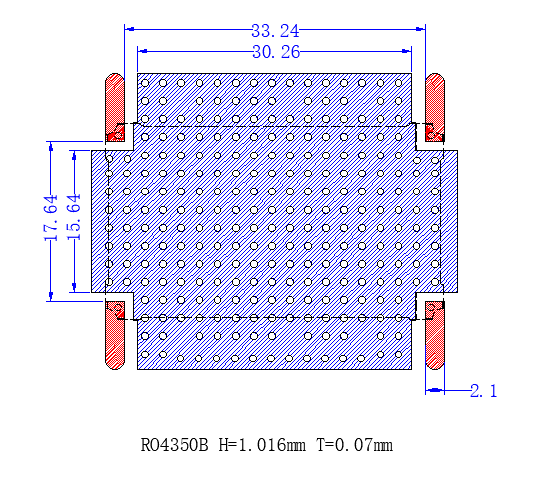

建议PCB布局图

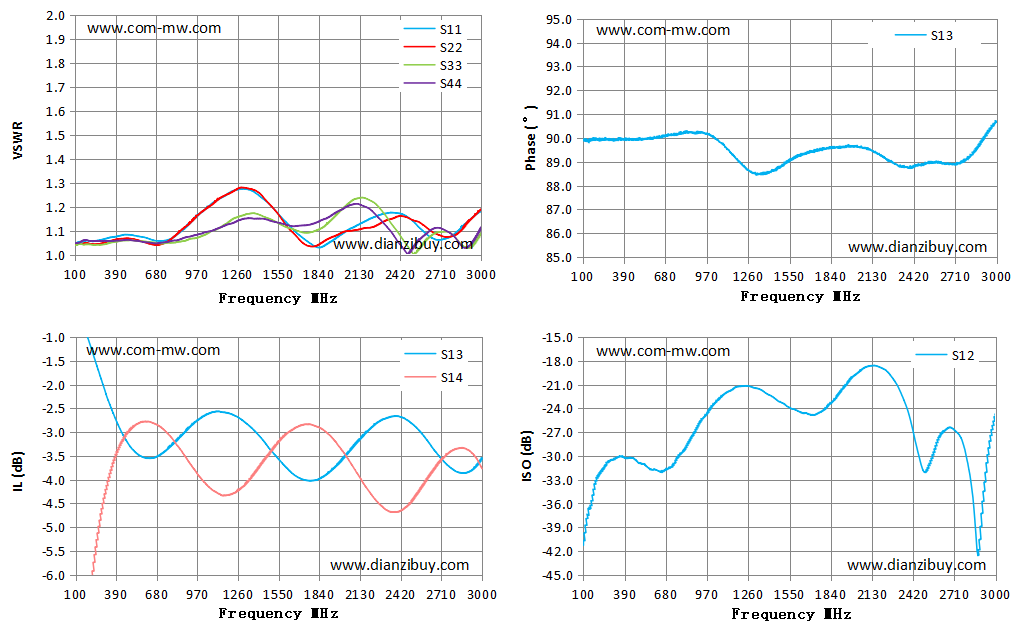

典型测试曲线图

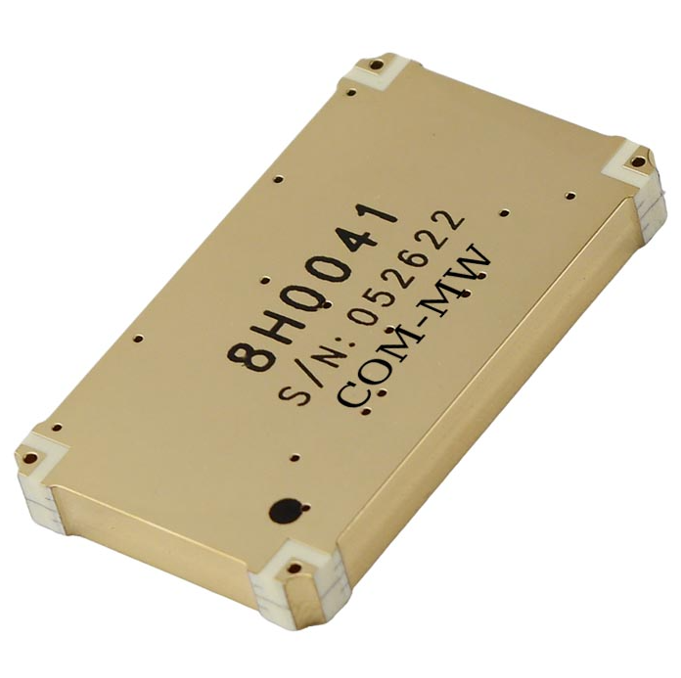

参考实物图

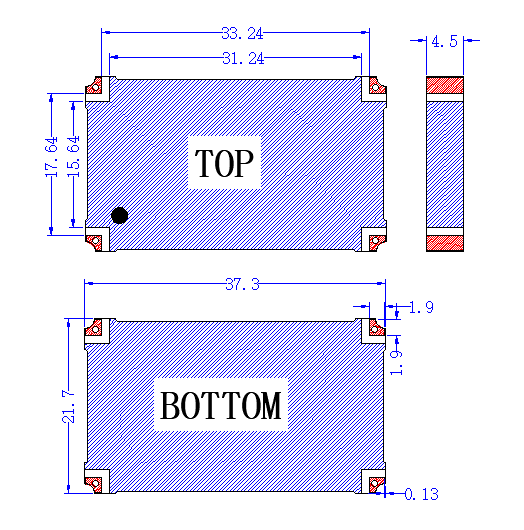

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 100.00 | 1.05 | 1.04 | -0.42 | -11.70 | 89.95 | -41.26 |
| 300.10 | 1.07 | 1.05 | -2.14 | -4.54 | 89.96 | -30.47 |
| 710.45 | 1.06 | 1.04 | -3.05 | -3.61 | 90.14 | -31.36 |
| 877.20 | 1.11 | 1.11 | -3.64 | -3.15 | 90.20 | -27.12 |
| 1000.16 | 1.18 | 1.18 | -4.14 | -2.82 | 90.11 | -23.82 |
| 1235.06 | 1.27 | 1.26 | -4.45 | -2.84 | 88.76 | -21.14 |
| 1410.8 | 1.25 | 1.26 | -3.92 | -3.27 | 88.59 | -22.35 |
| 1637.29 | 1.12 | 1.10 | -3.15 | -4.03 | 89.31 | -24.54 |
| 1801.72 | 1.04 | 1.03 | -3.04 | -4.19 | 89.57 | -23.94 |
| 2055.18 | 1.11 | 1.10 | -3.81 | -3.58 | 89.61 | -19.09 |
| 2209.46 | 1.15 | 1.11 | -4.52 | -3.11 | 89.18 | -19.01 |
| 2398.54 | 1.17 | 1.16 | -4.90 | -2.89 | 88.81 | -25.34 |
| 2716.96 | 1.06 | 1.08 | -3.80 | -3.83 | 88.89 | -26.88 |
| 2892.12 | 1.13 | 1.12 | -3.62 | -4.10 | 89.87 | -39.81 |
| 3000.00 | 1.18 | 1.19 | -4.04 | -3.82 | 90.72 | -24.73 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
