阻带频率617~652MHz, ≥40dB, 通带频率DC~607MHz, 662~2200MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 617 | ~ | 652 | MHz | |
阻带抑制 | ≥ | 40 | dB | ||
通带频率 | DC | ~ | 607 | MHz | |
通带频率 | 662 | ~ | 2200 | MHz | |
通带损耗 | 2 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 50W设计保证 |
工作温度 | -10~+55℃设计保证 |

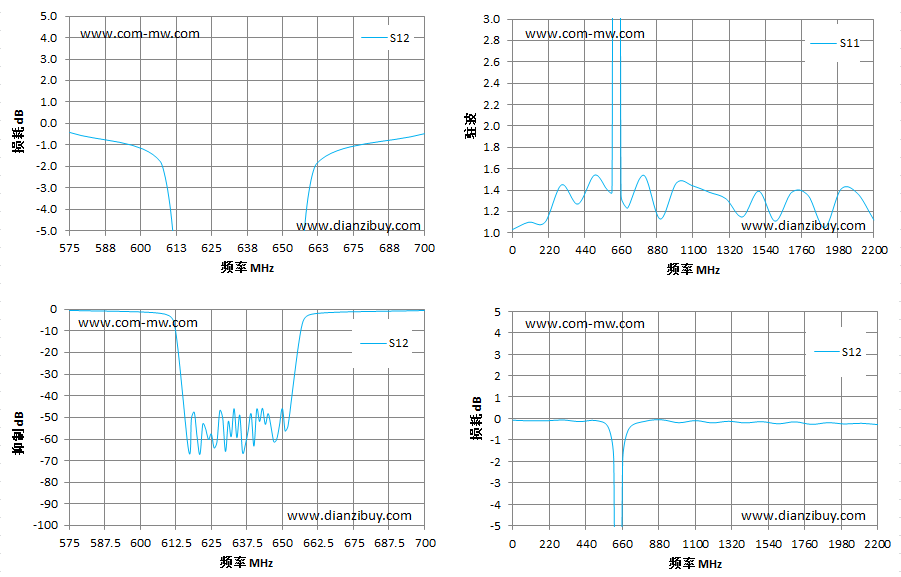

频率 MHz | S12 损耗 dB | S11 驻波 |
---|---|---|
575 | -0.41 | 1.41 |
607 | -1.78 | 1.38 |
612 | -6.68 | 7.53 |
617 | -65.28 | 34.17 |
620 | -59.03 | 39.78 |
625 | -57.57 | 36.7 |
630 | -65.70 | 36.52 |
635 | -48.82 | 35.32 |
640 | -63.22 | 37.06 |
645 | -48.12 | 32.11 |
650 | -45.79 | 32.3 |
652 | -53.97 | 39.61 |
657 | -6.74 | 7.29 |
662 | -1.86 | 1.35 |
700 | -0.47 | 1.23 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
