产品
功分器
1000~4000MHz, 15W, 8路, 相位0°, SMA
- ZPD8-8M1000-4000-2083
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小型化、低损耗、高可靠性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 4 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S15 相位 ° |
| 700 | 1.19 | 1.05 | -9.56 | -19.02 | 0.04 |
| 971 | 1.58 | 1.12 | -9.81 | -23.55 | 0.27 |
| 1243 | 1.07 | 1.02 | -9.67 | -33.45 | 0.38 |
| 1514 | 1.2 | 1.05 | -9.82 | -27.01 | 0.29 |
| 1786 | 1.14 | 1.05 | -9.91 | -28.33 | 0.43 |
| 2057 | 1.16 | 1.08 | -10.01 | -29.74 | 0.57 |
| 2329 | 1.09 | 1.06 | -10.04 | -40.23 | 0.48 |
| 2600 | 1.16 | 1.06 | -10.14 | -29.52 | 0.67 |
| 2871 | 1.16 | 1.14 | -10.24 | -24.96 | 0.89 |
| 3143 | 1.26 | 1.21 | -10.32 | -25.8 | 0.94 |
| 3414 | 1.2 | 1.21 | -10.39 | -35.7 | 0.93 |
| 3686 | 1.05 | 1.08 | -10.35 | -22.74 | 1 |
| 3957 | 1.27 | 1.16 | -10.48 | -20.38 | 1.31 |
| 4229 | 1.27 | 1.25 | -10.6 | -16.2 | 1.42 |
| 4500 | 3.26 | 1.34 | -12.41 | -15.77 | 2.16 |

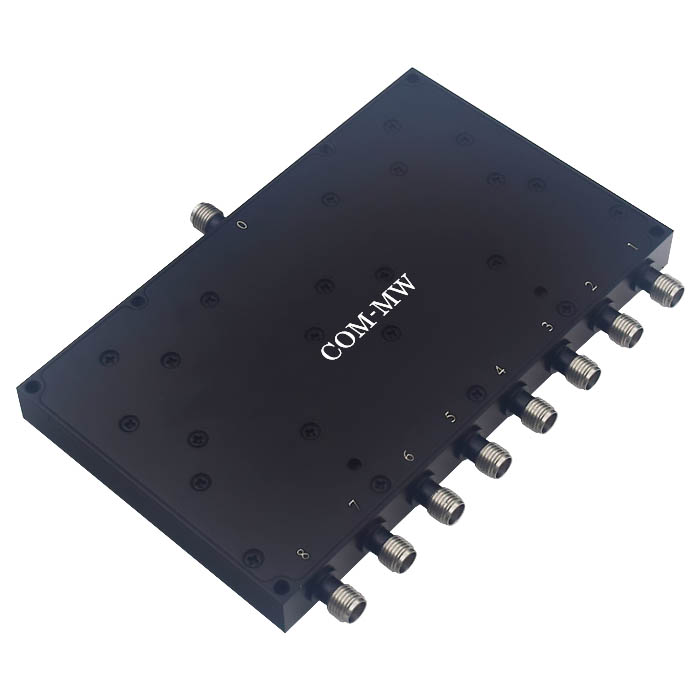

参考实物图

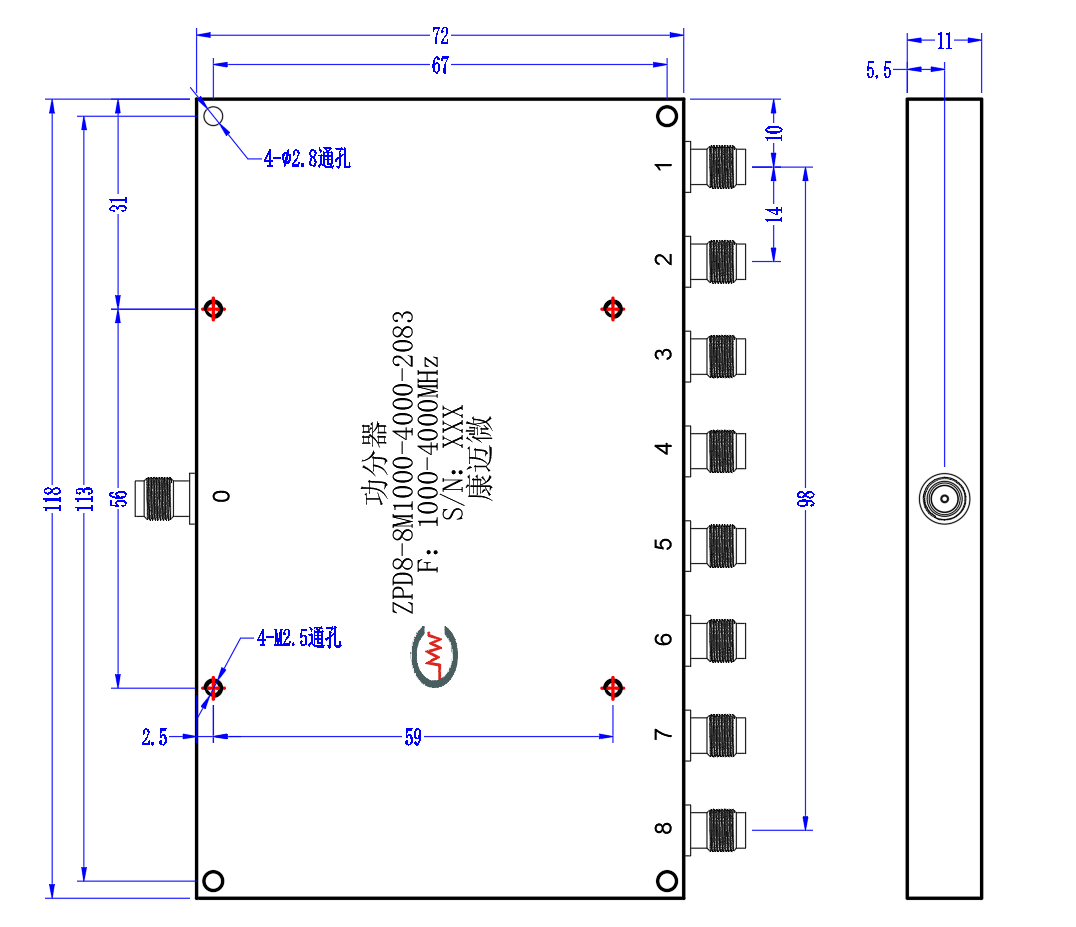

外形结构图（mm）

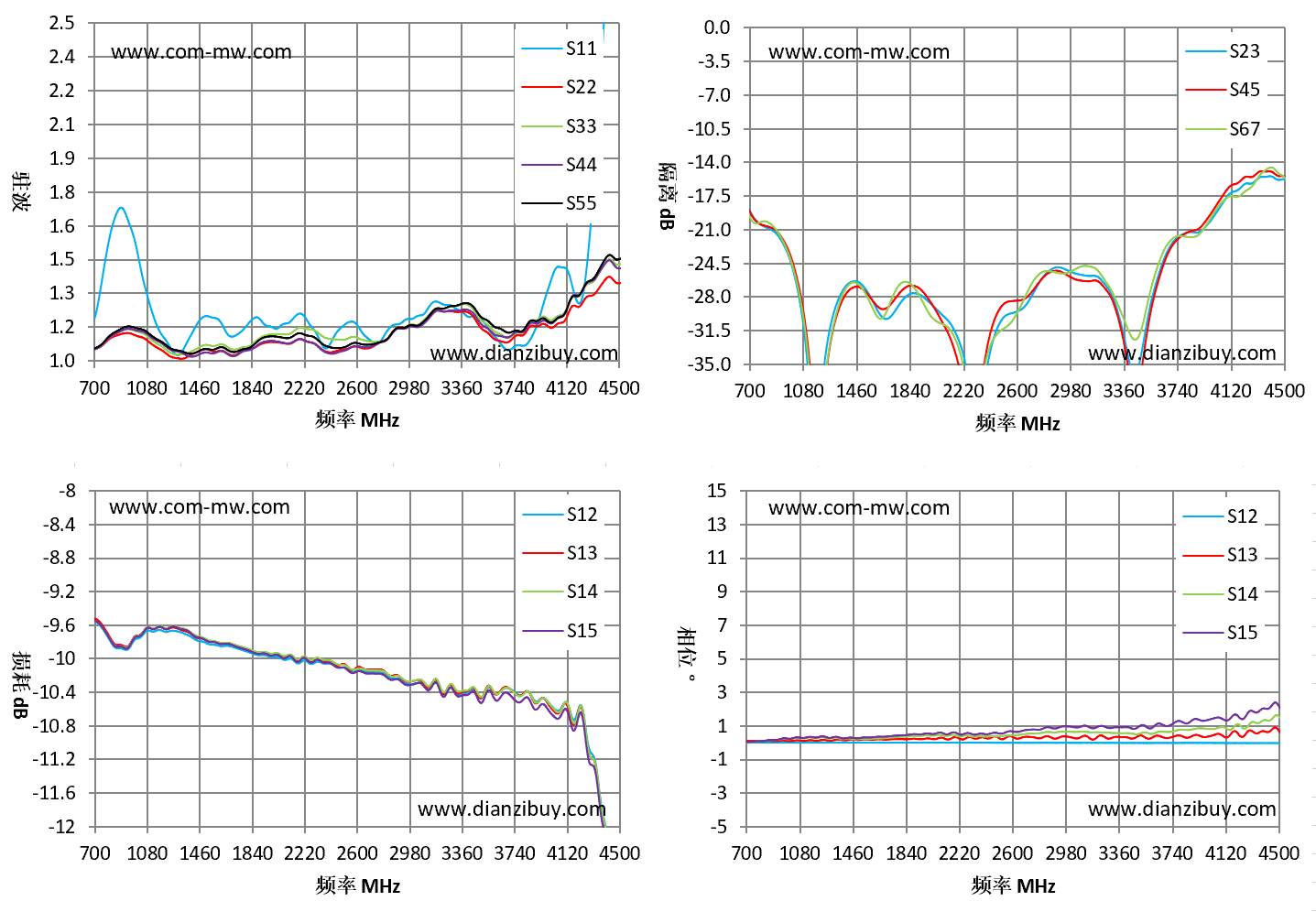

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
