产品
耦合器
455~470MHz, 耦合度30dB, SMA, 400W
- ZDC8-30M455-470-1702
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 455 | ~ | 470 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 镀金 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 400W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -30dB | --- |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 耦合 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 380 | 1.05 | 1.05 | -31.59 | -66.06 | |
| 393 | 1.05 | 1.05 | -0.01 | -31.3 | -65.46 |
| 406 | 1.05 | 1.05 | -0.01 | -31.02 | -64.87 |
| 419 | 1.05 | 1.05 | -0.01 | -30.75 | -64.66 |
| 431 | 1.05 | 1.05 | -0.01 | -30.5 | -64.19 |
| 444 | 1.05 | 1.05 | -0.02 | -30.25 | -63.79 |
| 457 | 1.05 | 1.05 | -0.02 | -30 | -63.4 |
| 470 | 1.05 | 1.06 | -0.02 | -29.76 | -63.07 |
| 483 | 1.06 | 1.06 | -0.02 | -29.53 | -62.65 |
| 496 | 1.06 | 1.07 | -0.02 | -29.3 | -62.24 |
| 509 | 1.07 | 1.07 | -0.02 | -29.07 | -61.92 |
| 521 | 1.07 | 1.07 | -0.02 | -28.87 | -61.6 |
| 534 | 1.07 | 1.07 | -0.02 | -28.66 | -61.22 |
| 547 | 1.07 | 1.07 | -0.02 | -28.45 | -60.86 |
| 560 | 1.07 | 1.07 | -0.02 | -28.25 | -61.1 |

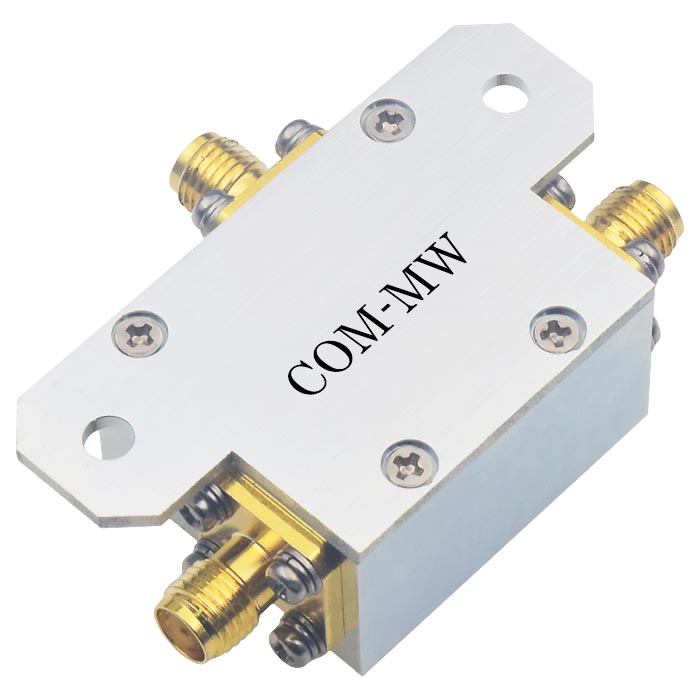

参考实物图

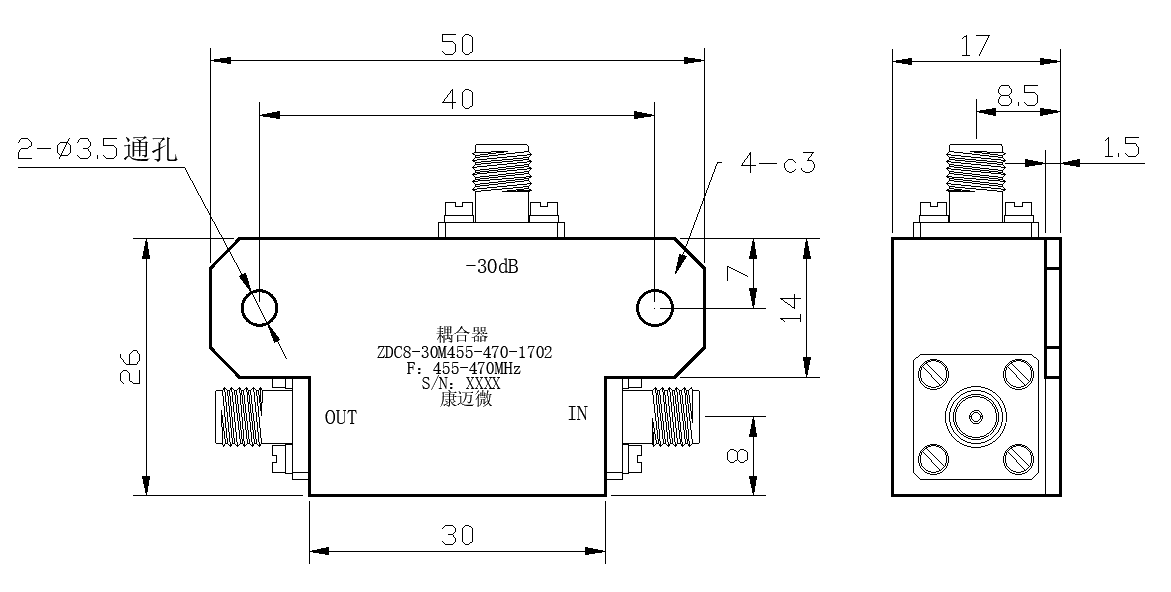

外形结构图（mm）

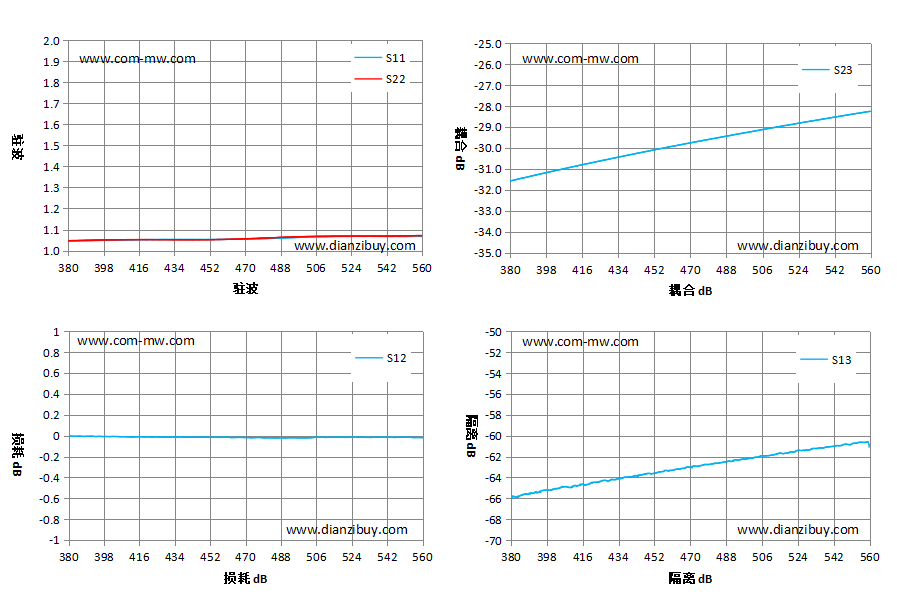

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
