低噪声放大器
4~9GHz, 增益22dB, 噪声系数1.5dB, P-1dB功率13dBm, OIP325dBm, dB
- DLNA8-4-9G-3472
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低噪声，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4 | ~ | 9 | GHz |
| 增益 | 22 | dB | ||
| 增益平坦度 | ±0.5 | dB | ||
| 噪声系数 | 1.5 | dB | ||
| 驻波比 | 1.6 | 1.8 | ||
| P-1dB功率 | 10 | 13 | dBm | |
| OIP3 | 25 | dBm | ||
| 反向隔离 | 35 | dB |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | +25℃ 噪声 dB | 1dB功率 dBm | 饱和功率 dBm |
|---|---|---|---|---|---|---|
| 2 | 3.54 | 11.58 | 12.65 | 3.58 | 2.98 | 4.94 |
| 2.64 | 1.52 | 4.15 | 20.98 | 2.08 | 5.92 | 7.09 |
| 3.29 | 1.13 | 1.5 | 23.97 | 1.65 | 10.74 | 11.99 |
| 3.93 | 1.28 | 1.26 | 24.08 | 1.2 | 14.36 | 15.31 |
| 4.57 | 1.43 | 1.4 | 23.91 | 1.29 | 14.36 | 15.21 |
| 5.21 | 1.44 | 1.34 | 23.94 | 1.18 | 14.62 | 15.23 |
| 5.86 | 1.31 | 1.17 | 24.01 | 1.21 | 14.75 | 15.39 |
| 6.5 | 1.15 | 1.16 | 24 | 1.18 | 14.99 | 15.62 |
| 7.14 | 1.17 | 1.35 | 23.81 | 1.19 | 14.02 | 15.03 |
| 7.79 | 1.23 | 1.51 | 23.67 | 1.29 | 15.16 | 16.07 |
| 8.43 | 1.09 | 1.56 | 23.66 | 1.37 | 14.98 | 16.39 |
| 9.07 | 1.23 | 1.57 | 23.59 | 1.45 | 15.01 | 17.82 |
| 9.71 | 2.06 | 1.78 | 22.73 | 1.84 | 14.69 | 18.48 |
| 10.36 | 4.1 | 2.61 | 20.03 | 1.9 | 14.73 | 17.52 |
| 11 | 6.68 | 4.38 | 17.35 | 2.38 | 14.67 | 16.9 |

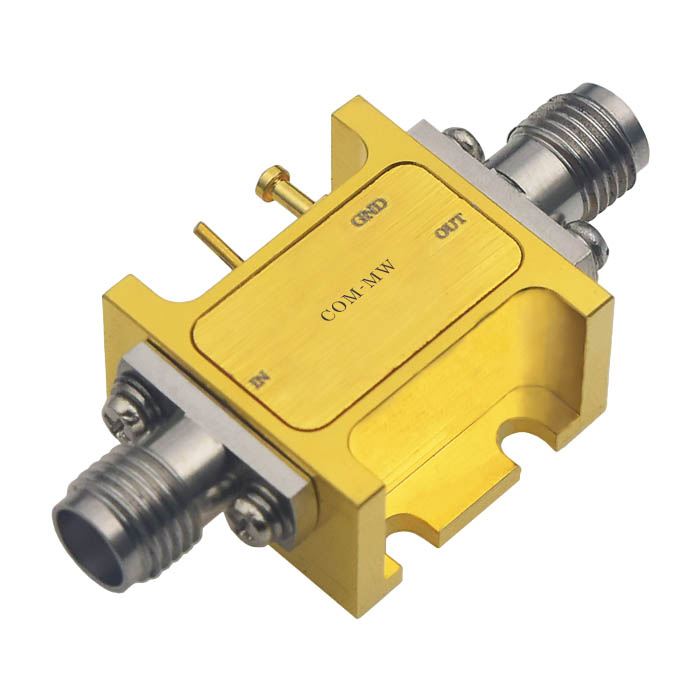

参考实物图

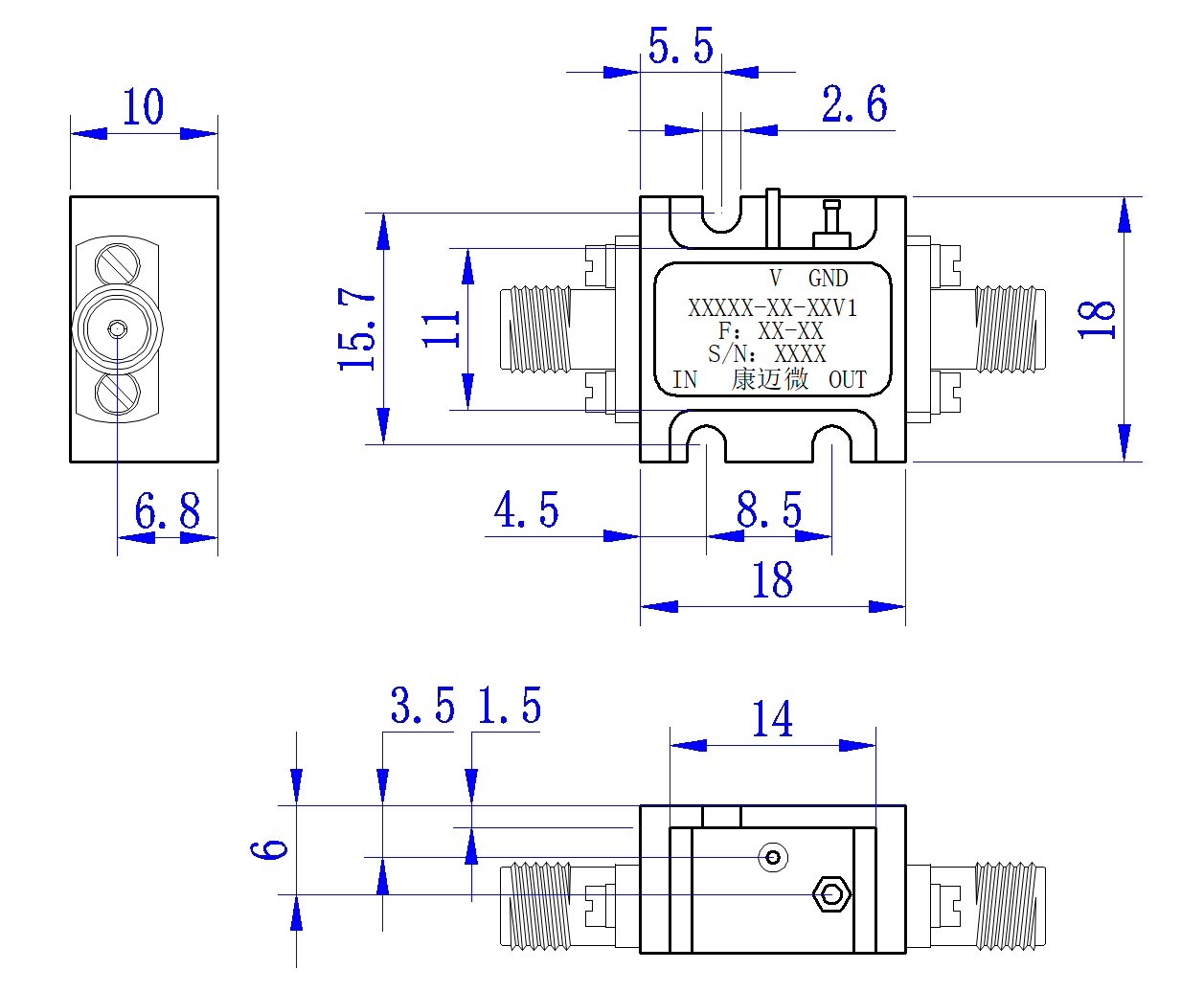

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
