功分器
18~50GHz, 10W, 2路, 相位0°, 2.4
- ZPD8-2M18-50G-1997
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 13 | dB | ||
| 输入驻波比 | 1.5 | 1.6 | ||
| 输出驻波比 | 1.5 | 1.7 | ||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 10W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 2，3 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 18 | 1.28 | 1.15 | -3.16 | -0.83 | -27.15 |
| 20.29 | 1.28 | 1.09 | -3.19 | -0.75 | -18.95 |
| 22.57 | 1.2 | 1.15 | -3.13 | -0.43 | -17.58 |
| 24.86 | 1.46 | 1.26 | -3.38 | -1.03 | -21.72 |
| 27.14 | 1.36 | 1.2 | -3.23 | -1.32 | -23.25 |
| 29.43 | 1.08 | 1.16 | -3.15 | -1.27 | -26.96 |
| 31.71 | 1.19 | 1.14 | -3.2 | -0.93 | -24.18 |
| 34 | 1.21 | 1.03 | -3.26 | -1.01 | -19.51 |
| 36.29 | 1.24 | 1.09 | -3.27 | -1.3 | -17.8 |
| 38.57 | 1.38 | 1.14 | -3.33 | -1.18 | -17.77 |
| 40.86 | 1.4 | 1.33 | -3.33 | -1.17 | -25.35 |
| 43.14 | 1.17 | 1.1 | -3.26 | -0.78 | -23.27 |
| 45.43 | 1.45 | 1.24 | -3.41 | -0.47 | -18.04 |
| 47.71 | 1.4 | 1.16 | -3.7 | -2.13 | -16.31 |
| 50 | 1.32 | 1.32 | -3.39 | -0.9 | -15.12 |

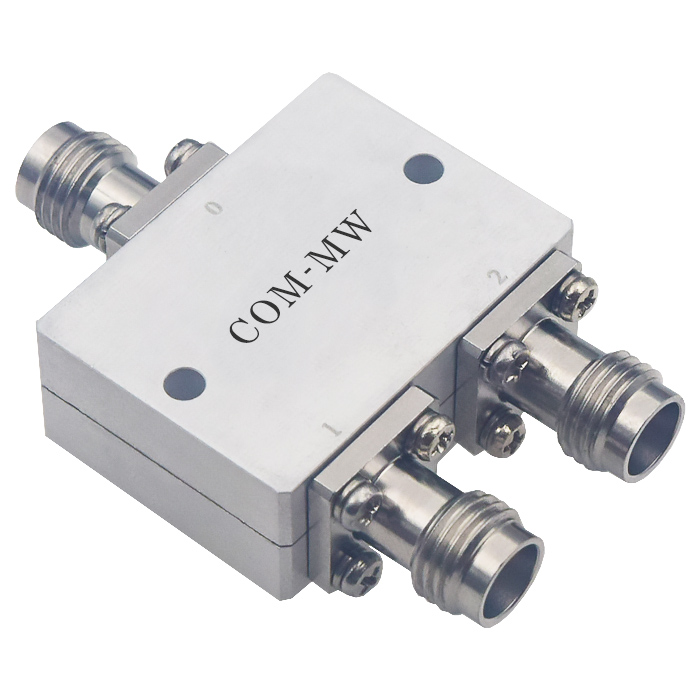

参考实物图
外形结构图（mm）

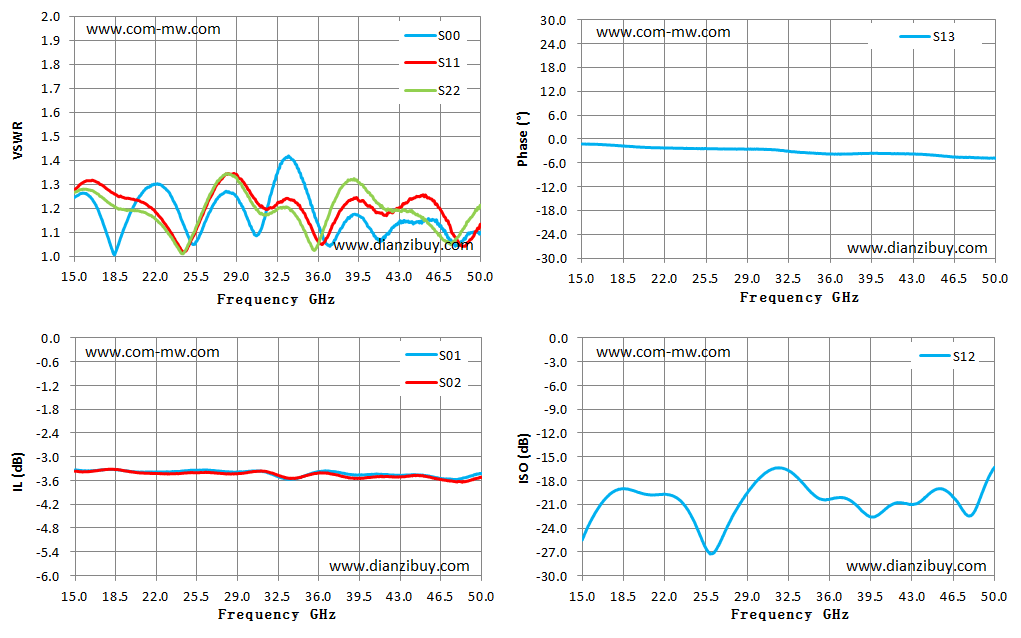

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
