产品
环行器
工作频率1800~2100MHz, 通过功率200W, N
- DH9-1800-2100-2846
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1800 | ~ | 2100 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 200W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | N -F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|---|
| 1500 | 1.95 | 1.99 | -1.35 | -11.7 |
| 1564 | 1.59 | 1.61 | -0.5 | -14.26 |
| 1629 | 1.36 | 1.36 | -0.49 | -17.83 |
| 1693 | 1.2 | 1.19 | -0.33 | -22.61 |
| 1757 | 1.09 | 1.09 | -0.32 | -28.23 |
| 1821 | 1.05 | 1.08 | -0.34 | -27.15 |
| 1886 | 1.06 | 1.11 | -0.34 | -23.92 |
| 1950 | 1.06 | 1.14 | -0.34 | -22.43 |
| 2014 | 1.04 | 1.14 | -0.32 | -22.02 |
| 2079 | 1.05 | 1.14 | -0.32 | -22.25 |
| 2143 | 1.12 | 1.17 | -0.36 | -22.25 |
| 2207 | 1.23 | 1.24 | -0.45 | -20.7 |
| 2271 | 1.39 | 1.36 | -0.57 | -18.2 |
| 2336 | 1.61 | 1.57 | -0.6 | -15.39 |
| 2400 | 2.77 | 1.58 | -5.3 | -11.89 |

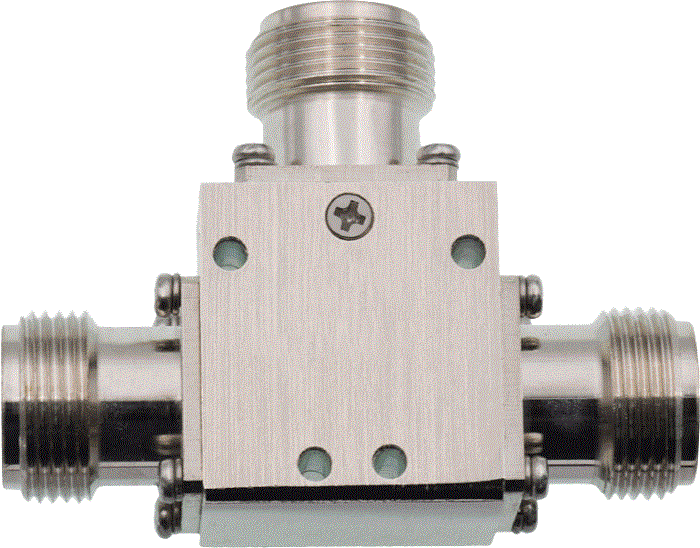

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
