开关矩阵
DC~18GHz,单刀十六掷,SMA-K,网口控制，USB控制
- DSM8-0-18G-3656
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率，带端口指示
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.9@6GHz | dB | ||
| 插入损耗 | 1.3@12GHz | dB | ||
| 插入损耗 | 1.6@18GHz | dB | ||
| 隔离度 | 70@6GHz | dB | ||
| 隔离度 | 60@12GHz | dB | ||
| 隔离度 | 50@18GHz | dB | ||
| 驻波比 | 1.50@6GHz | |||
| 驻波比 | 1.60@12GHz | |||
| 驻波比 | 1.70@18GHz | |||
| 功率容量 | 80@6GHz | W | ||
| 功率容量 | 60@12GHz | W | ||
| 功率容量 | 50@18GHz | W |
其它参数
| 开关时间 | 15ms |
| 开关路数 | 单刀十六掷 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 选通单个通道电流为400mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | 网口控制，USB控制 |
端口定义
| 分路端口 | J1,J2,J3,J4,J5,J6,J7,J8,J9,J10,J11,J12,J13,J14,J15,J16 |
| 公共端口 | J0 |
Description of the network port system
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
网口控制命令
| 面板K1-1代表通道1 | AA 01 00 00 00 00 00 55 | |
| 面板K1-2代表通道2 | AA 02 00 00 00 00 00 55 | |
| 面板K1-3代表通道3 | AA 03 00 00 00 00 00 55 | |
| 面板K1-4代表通道4 | AA 04 00 00 00 00 00 55 | |
| 面板K1-5代表通道5 | AA 05 00 00 00 00 00 55 | |
| 面板K1-6代表通道6 | AA 06 00 00 00 00 00 55 | |
| 面板K1-7代表通道7 | AA 07 00 00 00 00 00 55 | |
| 面板K1-8代表通道8 | AA 08 00 00 00 00 00 55 | |
| 面板K2-1代表通道9 | AA 09 00 00 00 00 00 55 | |
| 面板K2-2代表通道10 | AA 10 00 00 00 00 00 55 | |
| 面板K2-3代表通道11 | AA 11 00 00 00 00 00 55 | |
| 面板K2-4代表通道12 | AA 12 00 00 00 00 00 55 | |
| 面板K2-5代表通道13 | AA 13 00 00 00 00 00 55 | |
| 面板K2-6代表通道14 | AA 14 00 00 00 00 00 55 | |
| 面板K2-7代表通道15 | AA 15 00 00 00 00 00 55 | |
| 面板K2-8代表通道16 | AA 16 00 00 00 00 00 55 | |
| 查询当前指令 | AA 00 01 00 00 00 00 55 |
产品说明
本产品提供上位机控制软件，以及使用说明，网口和USB-B都可使用上位机进行控制，网口也可通过命令进行控制。（注意：该产品建议先将电源接上，然后打开电源开关之后，再连接产品和PC端的控制线）

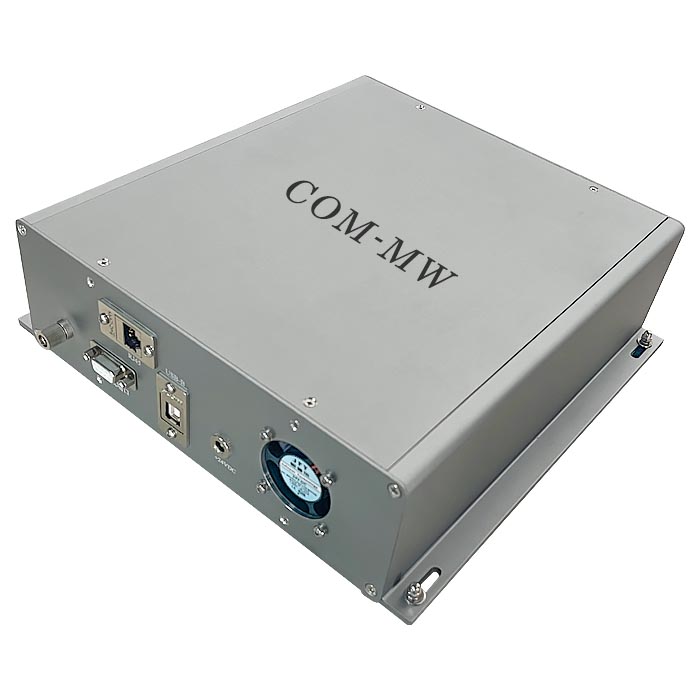

参考实物图

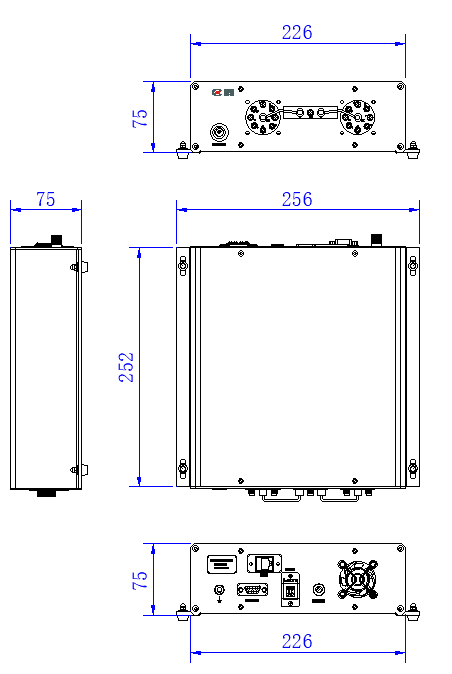

外形结构图（mm）

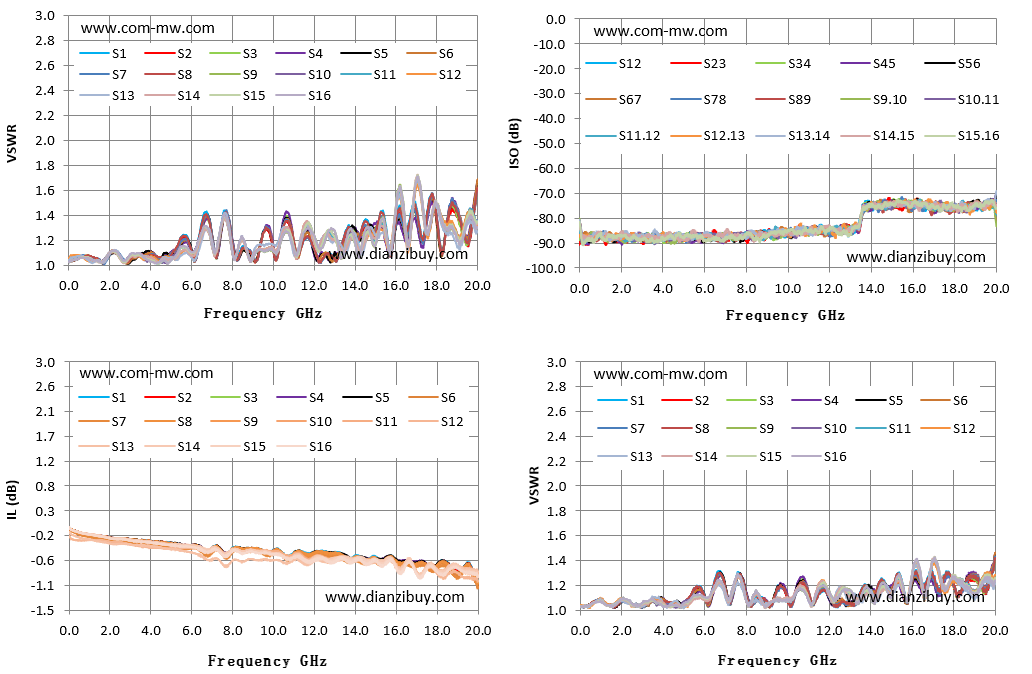

典型测试曲线图

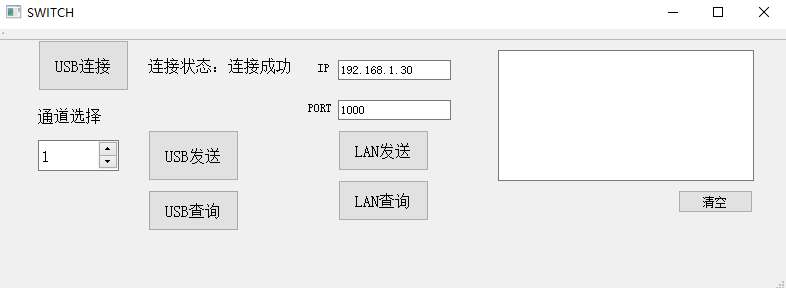

上位机界面
典型测试数据
| Frequency GHz | S1 驻波 | S16 驻波 | S1 损耗 dB | S5 损耗 dB | S8 损耗 dB | S13 损耗 dB | S16 损耗 dB | S78 隔离 dB |
| 0.01 | 1.03 | 1.03 | -0.01 | -0.01 | -0.01 | -0.08 | -0.08 | -83.9 |
| 1.43 | 1.05 | 1.03 | -0.15 | -0.15 | -0.15 | -0.26 | -0.16 | -88.2 |
| 5.71 | 1.24 | 1.15 | -0.33 | -0.33 | -0.33 | -0.44 | -0.35 | -86.6 |
| 8.57 | 1.15 | 1.2 | -0.39 | -0.39 | -0.39 | -0.62 | -0.47 | -86.7 |
| 10 | 1.14 | 1.12 | -0.42 | -0.42 | -0.42 | -0.6 | -0.5 | -86.0 |
| 12.86 | 1.09 | 1.3 | -0.47 | -0.47 | -0.47 | -0.6 | -0.64 | -83.9 |
| 15.71 | 1.1 | 1.1 | -0.53 | -0.52 | -0.53 | -0.56 | -0.59 | -74.1 |
| 18.57 | 1.39 | 1.29 | -0.66 | -0.68 | -0.69 | -0.7 | -0.77 | -76.4 |
| 20 | 1.61 | 1.3 | -0.99 | -1.06 | -1.03 | -0.81 | -0.89 | -72.8 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
