波导转接器
工作频率 5~18GHz,100W,双脊波导,WRD500,SMA
- D25-BWCWRD500DSK-225
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 功率容量 | 100W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式一 | WRD500 |
| 接口形式二 | SMA-K |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 5 | 1.15 | -0.07 |
| 5.93 | 1.14 | -0.04 |
| 6.86 | 1.12 | -0.01 |
| 7.79 | 1.03 | -0.05 |
| 8.71 | 1.11 | -0.03 |
| 9.64 | 1.12 | -0.03 |
| 10.57 | 1.05 | -0.06 |
| 11.5 | 1.18 | -0.02 |
| 12.43 | 1.19 | -0.07 |
| 13.36 | 1.08 | -0.04 |
| 14.29 | 1.08 | -0.09 |
| 15.21 | 1.17 | -0.14 |
| 16.14 | 1.2 | -0.21 |
| 17.07 | 1.26 | -0.1 |
| 18 | 1.18 | -0.19 |

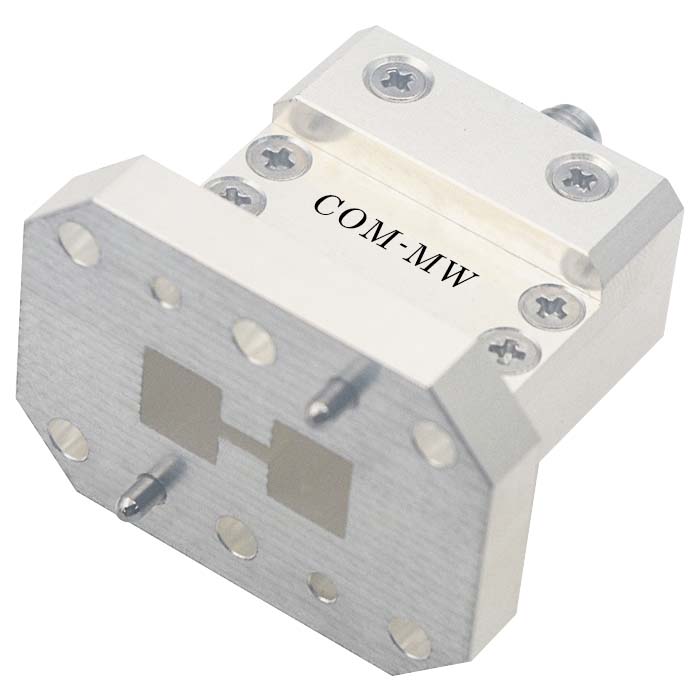

参考实物图

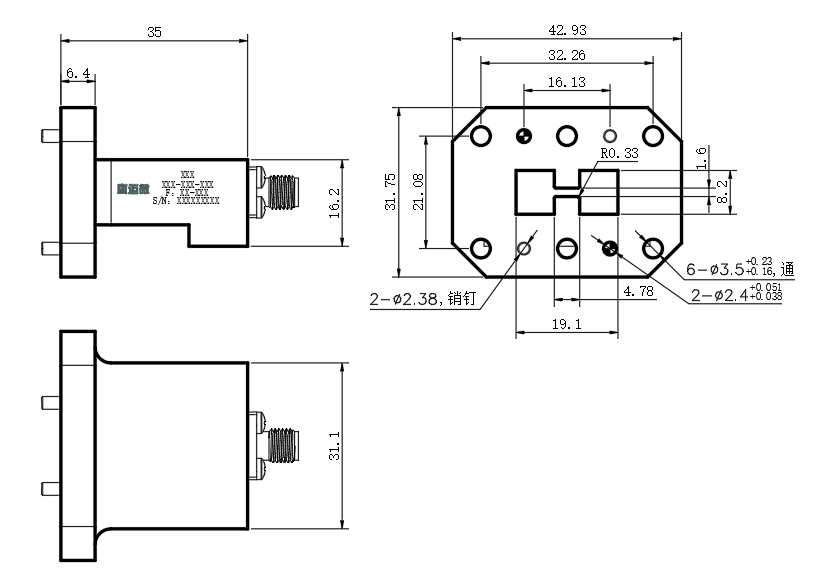

外形结构图（mm）

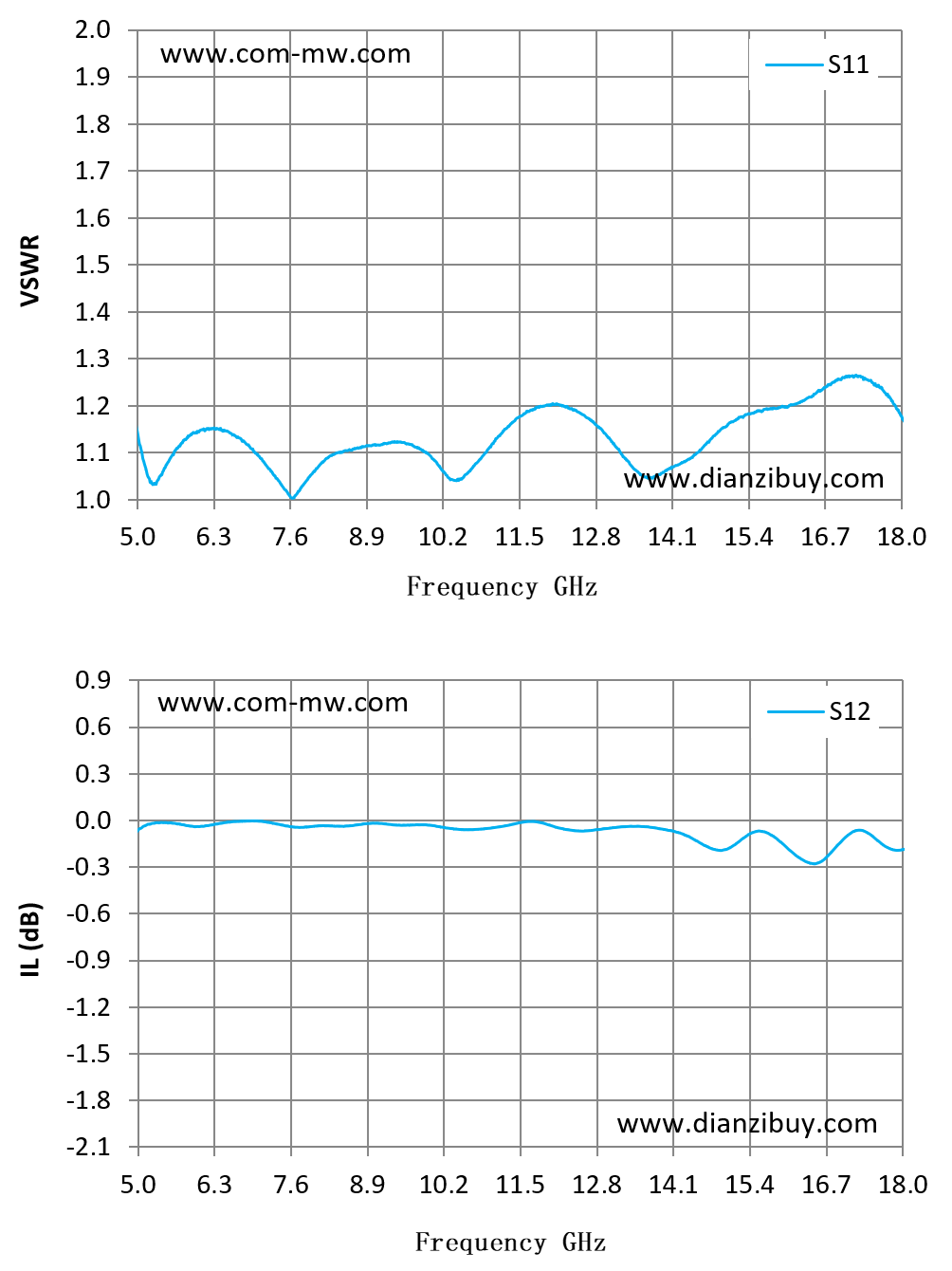

典型测试曲线图
