产品
开关
0.005~6000MHz,单刀八掷 ,电子吸收式开关,开关时间300ns,SMA
- DSW12-8R100-6000-228
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.005 | ~ | 6000 | MHz |
| 插入损耗 | 3 | 4.5 | dB | |
| 隔离度 | 25 | dB | ||
| 驻波比 | 1.4 | 1.8 |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 300ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 4W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 40mA |
| 工作温度 | -40~+85℃设计保证 |
真值表
| J0-J1 | 1 | 0 | 1 | 1 | 0 |
| J0-J2 | 1 | 0 | 0 | 0 | 0 |
| J0-J3 | 1 | 0 | 1 | 0 | 0 |
| J0-J4 | 1 | 0 | 0 | 1 | 0 |
| J0-J5 | 0 | 1 | 1 | 0 | 1 |
| J0-J6 | 0 | 1 | 0 | 0 | 0 |
| J0-J7 | 0 | 1 | 1 | 0 | 0 |
| J0-J8 | 0 | 1 | 0 | 0 | 1 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S14 损耗 dB | S16 损耗 dB | S18 损耗 dB | S12 抑制 dB |
| 0.01 | 1.11 | -0.75 | -0.89 | -0.88 | -0.88 | -85.47 |
| 0.5 | 1.12 | -1.3 | -1.3 | -1.3 | -1.3 | -52.24 |
| 1 | 1.11 | -1.51 | -1.51 | -1.51 | -1.5 | -45.19 |
| 1.5 | 1.24 | -1.69 | -1.71 | -1.69 | -1.69 | -41.07 |
| 2 | 1.26 | -1.8 | -1.84 | -1.78 | -1.83 | -38.19 |
| 2.5 | 1.24 | -1.94 | -1.92 | -1.9 | -1.93 | -36.36 |
| 3 | 1.38 | -2.26 | -2.25 | -2.11 | -2.16 | -35.39 |
| 3.5 | 1.34 | -2.42 | -2.46 | -2.44 | -2.46 | -34.15 |
| 4 | 1.13 | -2.74 | -2.69 | -2.56 | -2.55 | -32.52 |
| 4.5 | 1.14 | -3.45 | -3.35 | -3.29 | -3.24 | -31.63 |
| 5 | 1.34 | -3.41 | -3.37 | -3.24 | -3.14 | -29.77 |
| 5.5 | 1.27 | -3.71 | -3.63 | -3.56 | -3.54 | -28.9 |
| 6 | 1.17 | -4.01 | -4.01 | -3.88 | -3.78 | -28.58 |
| 6.5 | 1.54 | -5.04 | -5.06 | -5 | -5.28 | -29.22 |

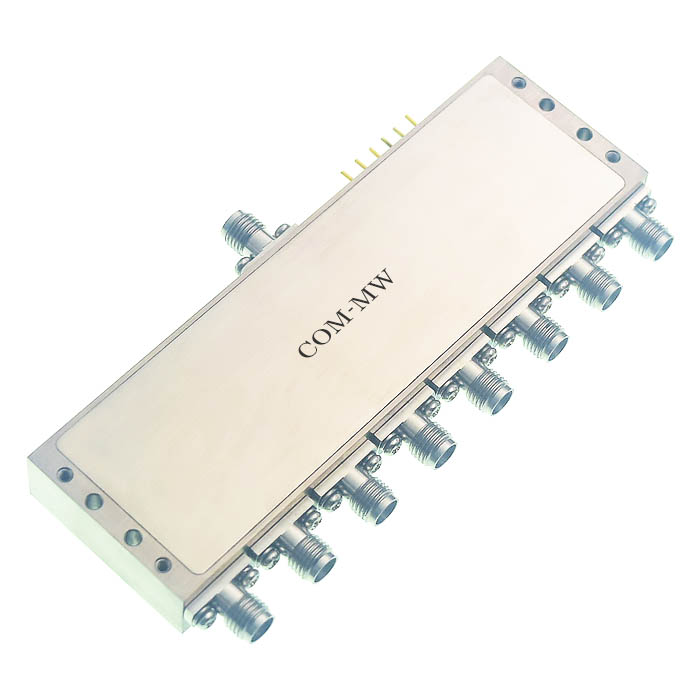

参考实物图

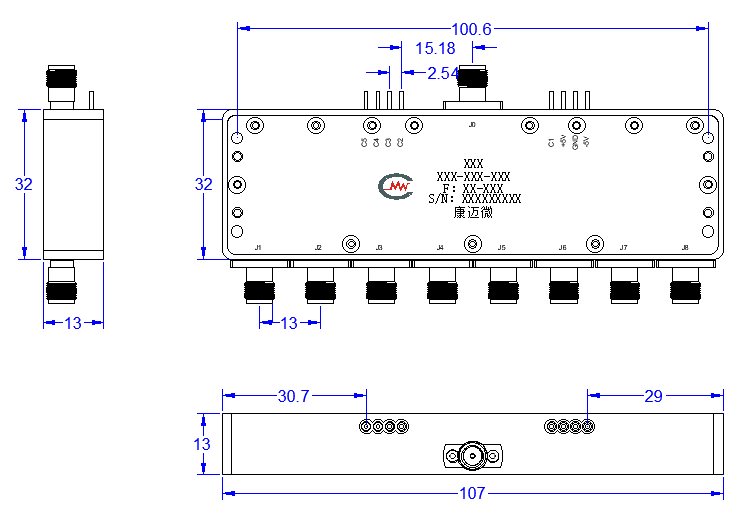

外形结构图（mm）

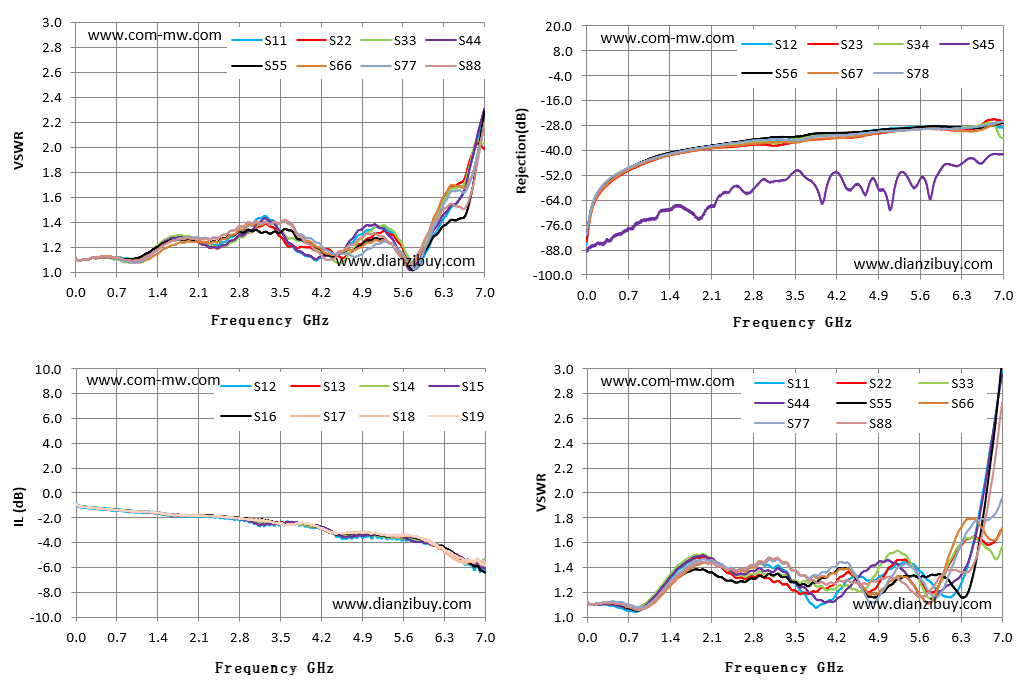

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
