DC~18GHz, 单刀八掷 , TTL控制, 反射式, 15ms, SMA
- 1S82418T
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz; 0.8@18GHz | dB | ||
| 隔离度 | 70@6GHz; 60@18GHz | dB | ||
| 驻波比 | 1.3@6GHz；1.6@18GHz |
其它参数
| 开关路数 | 单刀八掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 80W@3GHz；50W@6GHz；20W@18GHz |
| 工作电压 | +24V |
| 工作电流 | 160mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 控制接口：mini DB15-Female |
端口定义
| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6，7，8 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.01 | 1.01 | 1.01 | -0.01 | -73.16 | 0.1 |
| 3.29 | 1.08 | 1.07 | -0.03 | -81.72 | 0.12 |
| 6.57 | 1.15 | 1.11 | -0.06 | -81.69 | 0.3 |
| 9.86 | 1.2 | 1.21 | -0.14 | -81.43 | 0.38 |
| 13.14 | 1.09 | 1.06 | -0.26 | -81.72 | 0.5 |
| 16.43 | 1.23 | 1.57 | -0.46 | -75.73 | 0.44 |
| 18.07 | 1.17 | 1.2 | -0.53 | -72.36 | 0.66 |
| 21.36 | 1.6 | 1.88 | -1.09 | -68.28 | 0.76 |
| 23 | 2.58 | 2.89 | -1.95 | -67.39 | 0.96 |

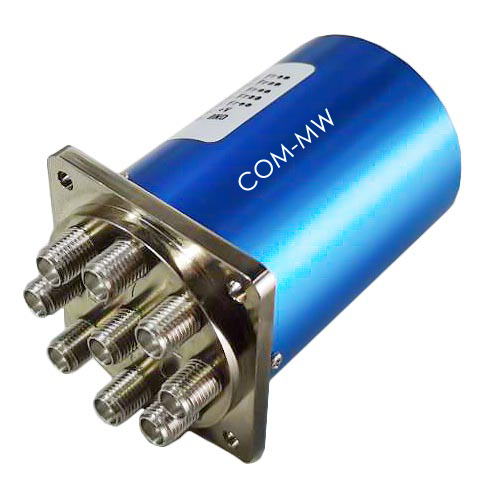

参考实物图

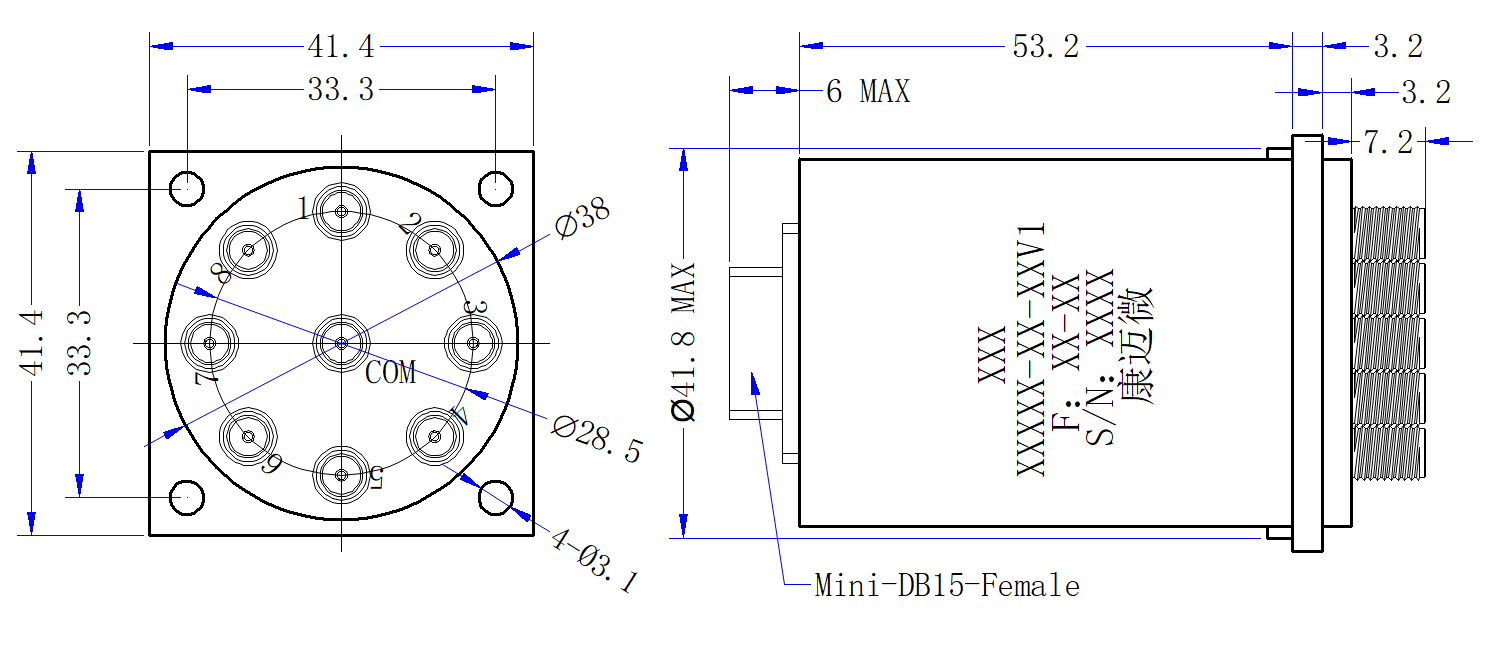

外形结构图（mm）

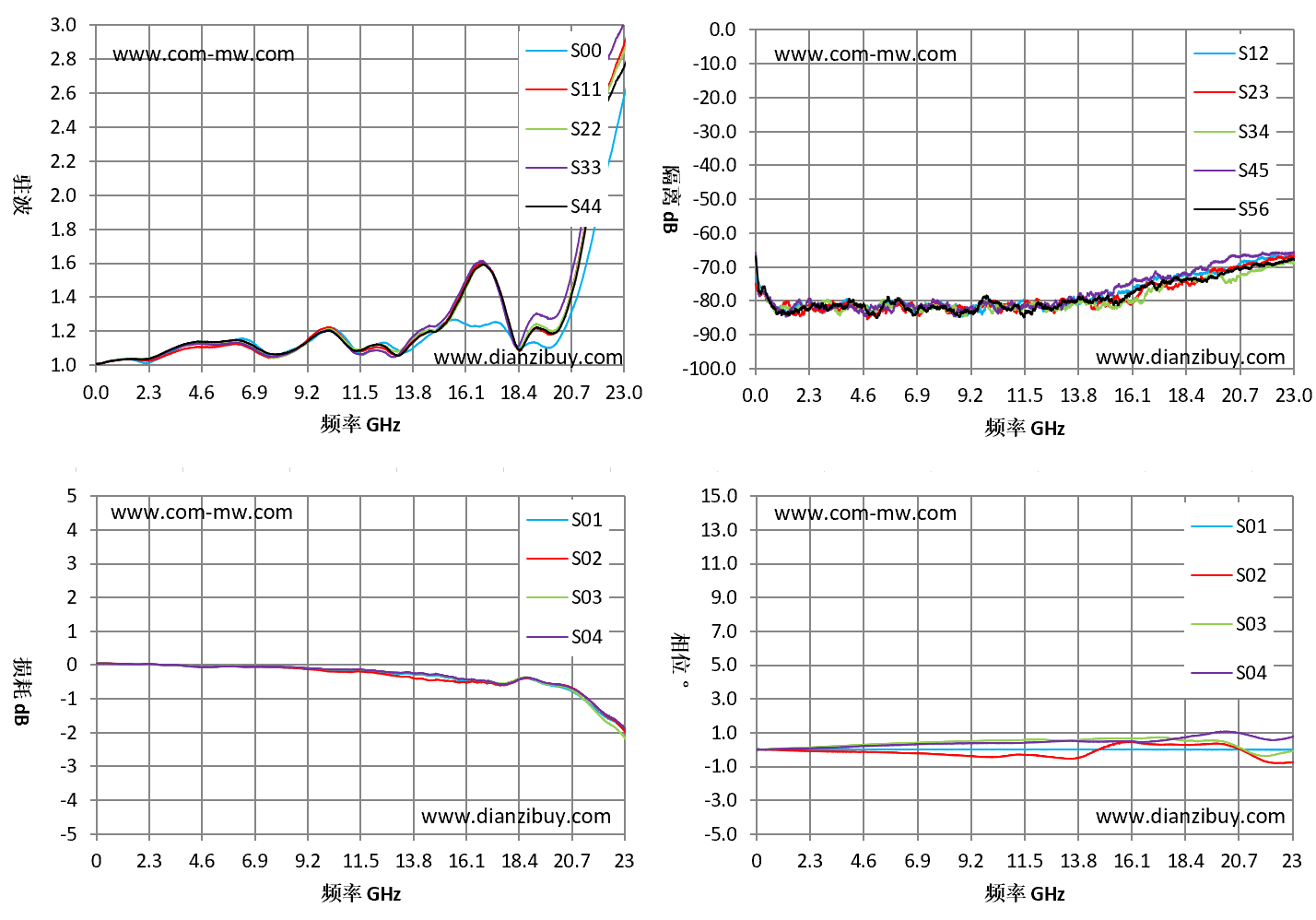

典型测试曲线图

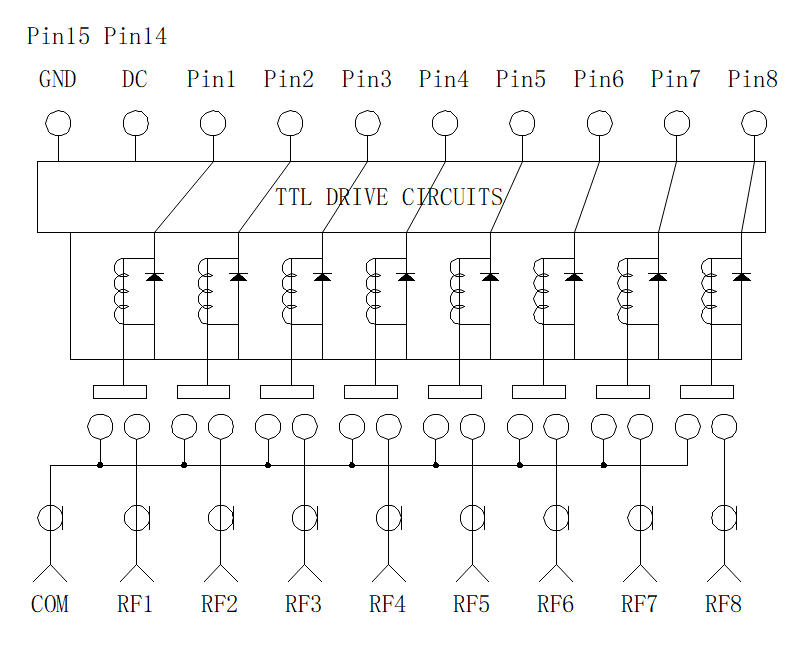

控制电路图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
