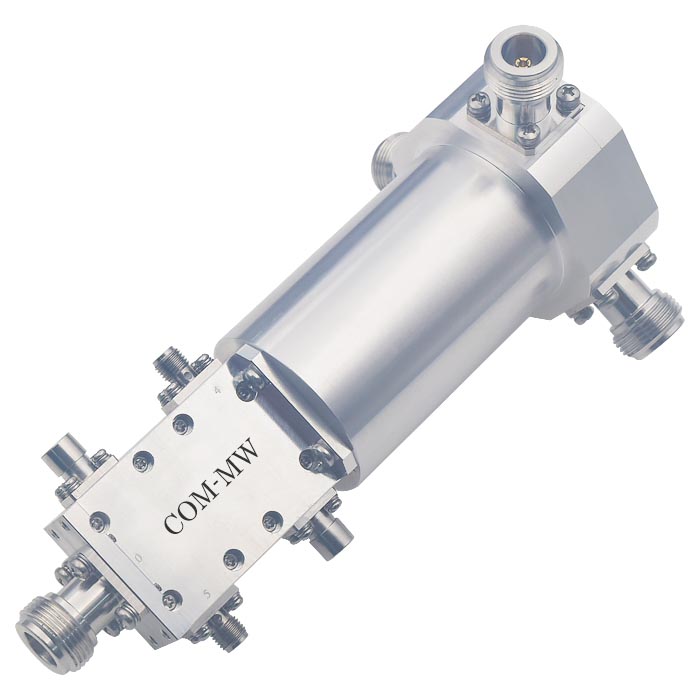

1.4~3GHz, 500W, 3路, 0°, N

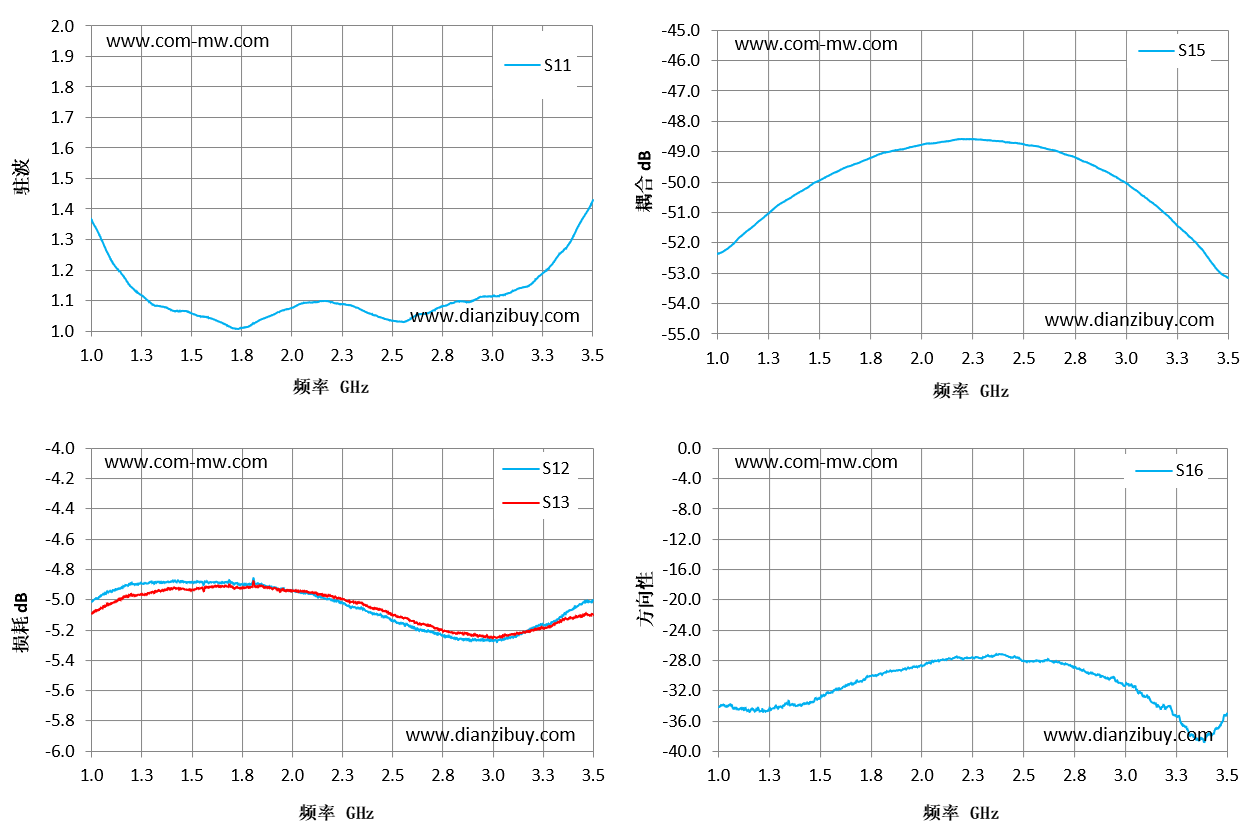

参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1.4 | ~ | 3 | GHz |
插入损耗 | 0.5 | dB | ||
隔离度 | 8 | dB | ||
公共端驻波比 | 1.35 | |||
分配端驻波比 | 无 | |||
耦合驻波比 | 1.4 | |||
耦合度 | 48.5 | 50 | 51.5 | dB |
方向性 | 15 | dB | ||
幅度平衡 | ±0.25 | dB | ||
相位平衡 | ±3 | ° |
功率容量 | 500W设计保证 |
路数 | 3路 |
相位 | 0° |
阻抗 | 50Ω |
接口形式 | N-K |
表面 | 本导 |
产品外壳材料 | 铝6061 |
工作温度 | -40~+70℃设计保证 |
质量等级 | 工业级 |

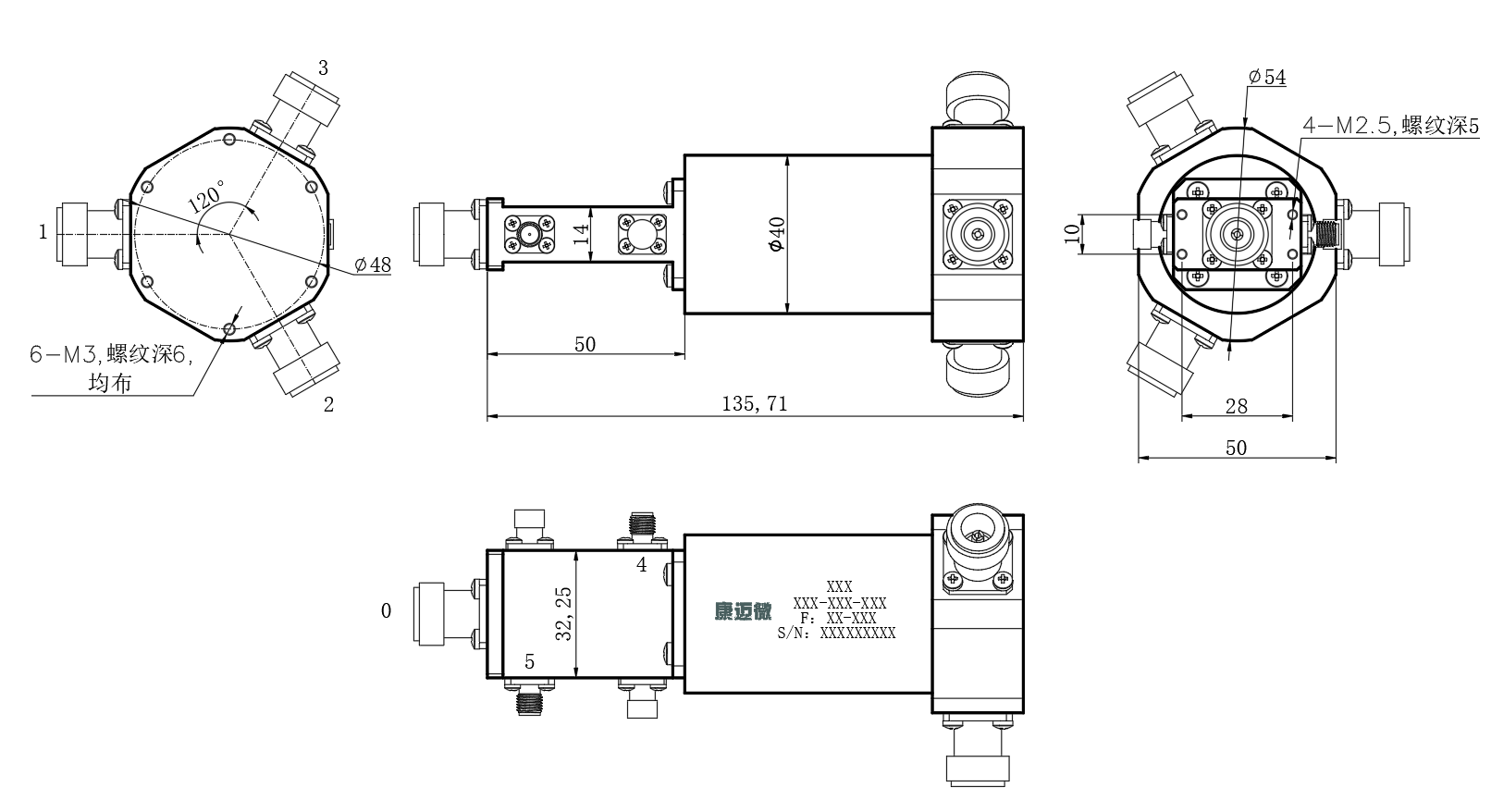

公共端口 | 0(N-K) |
分配端口 | 1~3(N-K) |
正向耦合端口 | 4(SMA-K) |
反向耦合端口 | 5(SMA-K) |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
