产品
混频器
射频频率 18~50GHz,变频损耗 11dB, 2.4,SMA
- DM8-18-50G-9197
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
双平衡混频器，无源
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 18 | ~ | 50 | GHz |
| 本振频率 | 18 | ~ | 50 | GHz |
| 中频频率 | DC | ~ | 22 | GHz |
| 变频损耗 | 11 | dB | ||
| 本振输入功率 | 14 | 15 | 17 | dB |
| 射频输入P-1dB | +10 | dBm | ||
| 本振射频隔离 | 35 | dB | ||
| 本振中频隔离 | 25 | dB | ||
| 射频中频隔离 | 35 | dB |
其它参数
| 阻抗 | 50Ω |
| 本振/射频接口形式 | 2.4-F or K |
| 中频接口形式 | SMA-F or K |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| Frequency GHz | IF=100MHz IL dB | LO-IF ISO dB | LO-RF ISO dB | RF-IF ISO dB | IF=100MHz P-1in dBm | IF=500MHz P-1in dBm |
| 18.00 | -7.90 | -36.20 | -40.90 | -46.50 | 5.40 | 4.60 |
| 20.29 | -6.90 | -30.00 | -53.00 | -54.00 | 6.40 | 6.10 |
| 22.57 | -6.70 | -34.00 | -36.50 | -54.00 | 8.20 | 8.20 |
| 24.86 | -6.70 | -34.00 | -44.00 | -46.50 | 9.80 | 9.90 |
| 27.14 | -7.80 | -23.20 | -55.00 | -35.50 | 12.30 | 12.50 |
| 29.43 | -8.50 | -32.00 | -49.00 | -37.00 | 13.20 | 13.50 |
| 31.71 | -9.10 | -31.00 | -38.50 | -40.50 | 13.60 | 13.80 |
| 34.00 | -8.80 | -34.50 | -37.50 | -46.00 | 13.70 | 14.00 |
| 36.29 | -10.30 | -33.50 | -37.50 | -49.00 | 12.80 | 13.70 |
| 38.57 | -11.40 | -37.50 | -41.00 | -47.50 | 14.10 | 14.00 |
| 40.86 | -11.60 | -38.50 | -40.00 | -54.00 | / | / |
| 43.14 | -10.80 | -42.50 | -36.00 | -53.00 | / | / |
| 45.43 | -10.60 | -33.50 | -46.00 | -55.00 | / | / |
| 47.71 | -11.00 | -32.00 | -44.50 | -53.00 | / | / |
| 50.00 | -11.40 | -30.50 | -45.50 | -48.00 | / | / |

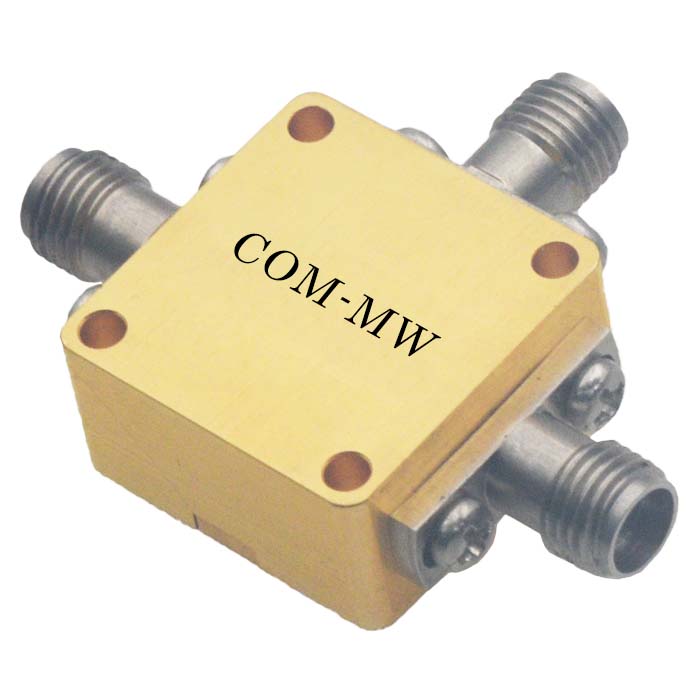

参考实物图

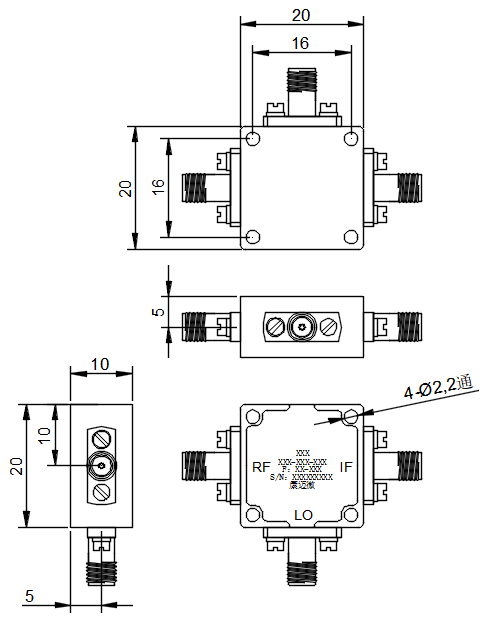

外形结构图（mm）

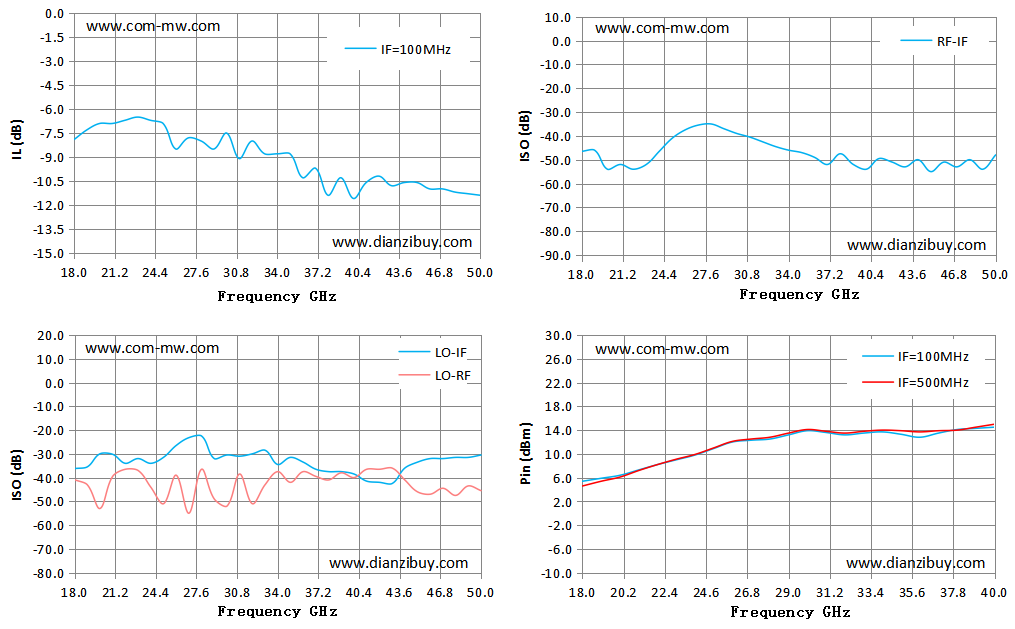

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
