功分器
0.1~400MHz, 1W, 2路, 相位0°, N-K, 工业级
- ZPD8-2C0.1-400-3882
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 400 | MHz |
| 插入损耗 | 0.6 | 1 | dB | |
| 隔离度 | 20 | 25 | dB | |
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 0.01 | 1.04 | -3.37 | -3.36 | 0.3 | -36.3 |
| 36 | 1.04 | -3.11 | -3.11 | -0.23 | -39.96 |
| 72 | 1.04 | -3.16 | -3.16 | -0.44 | -38.1 |
| 107 | 1.05 | -3.19 | -3.19 | -0.65 | -36.27 |
| 143 | 1.05 | -3.21 | -3.22 | -0.86 | -34.78 |
| 179 | 1.03 | -3.24 | -3.25 | -1.08 | -33.67 |
| 214 | 1.04 | -3.27 | -3.28 | -1.3 | -32.92 |
| 250 | 1.04 | -3.31 | -3.32 | -1.53 | -32.46 |
| 286 | 1.01 | -3.34 | -3.36 | -1.75 | -32.29 |
| 322 | 1.01 | -3.39 | -3.41 | -1.99 | -32.45 |
| 357 | 1.02 | -3.43 | -3.46 | -2.29 | -32.98 |
| 393 | 1.03 | -3.49 | -3.53 | -2.51 | -33.95 |
| 429 | 1.06 | -3.55 | -3.6 | -2.8 | -35.27 |
| 464 | 1.08 | -3.62 | -3.68 | -3.11 | -36.05 |
| 500 | 1.12 | -3.69 | -3.76 | -3.47 | -34.45 |

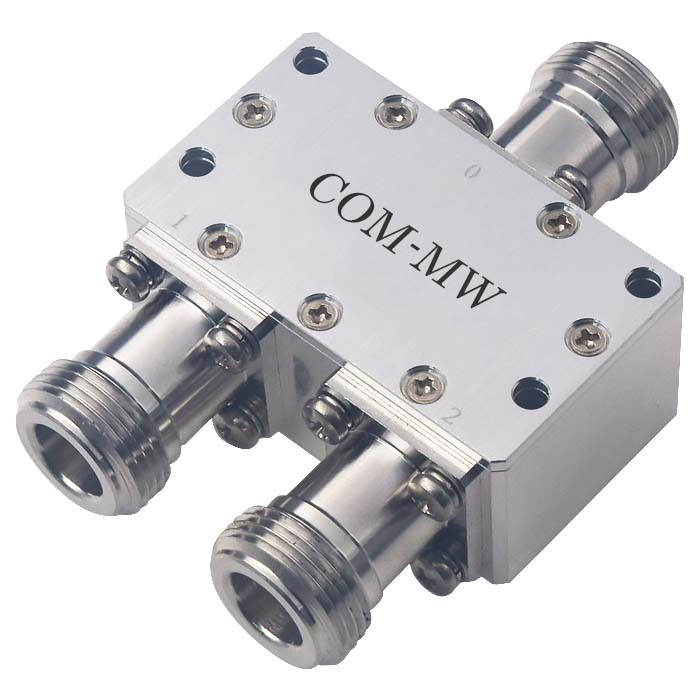

参考实物图

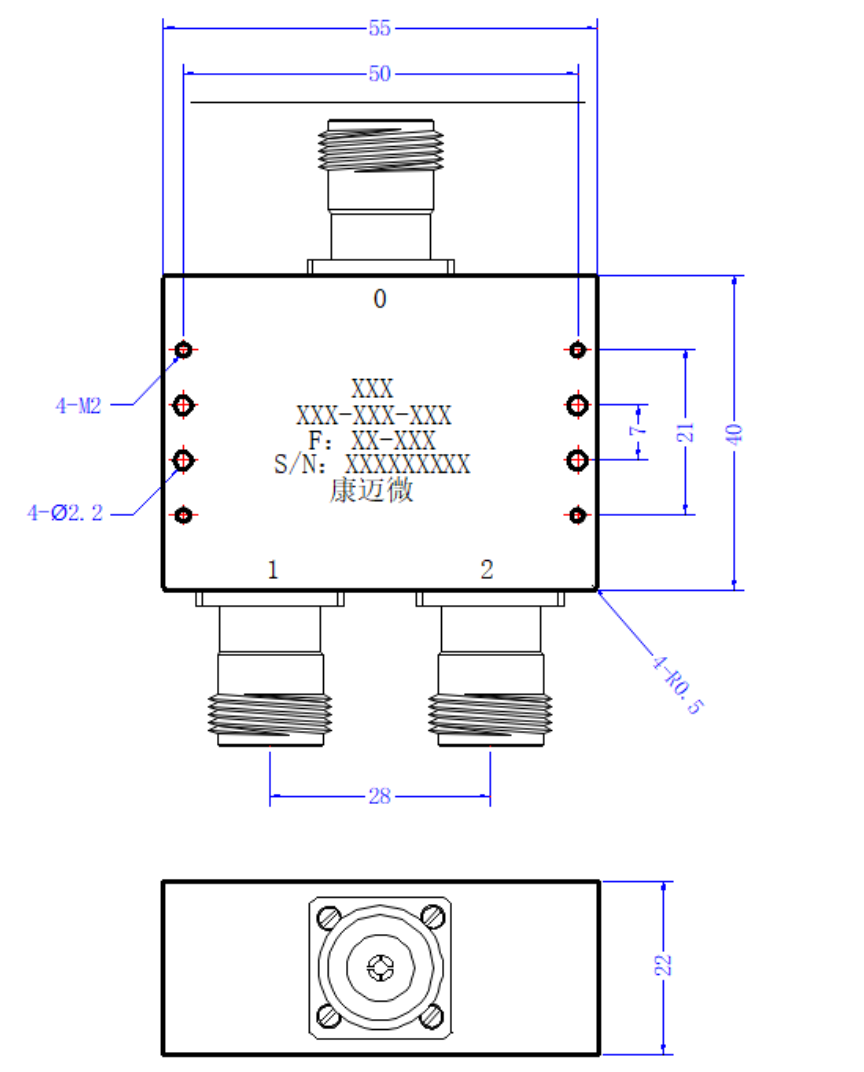

外形结构图（mm）

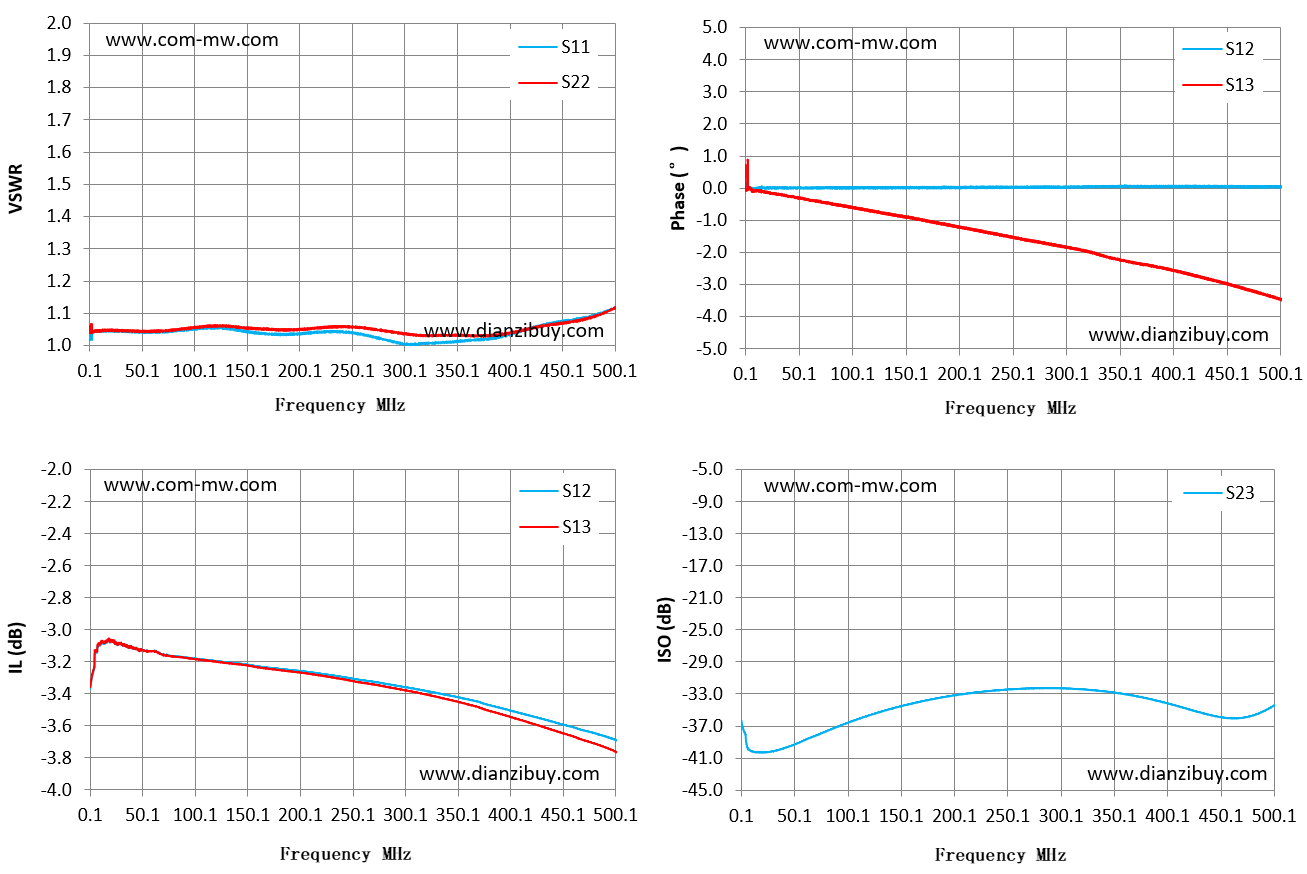

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
