产品详情
产品特点
耦合检波模块
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 主线插损 | 1 | dB | ||
| 输入功率 | 15 | ~ | 30 | dBm |
| 耦合度 | 20 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.5 | |||
| 检波精度 | 1 | dB |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作温度 | -40~+60℃ |
| 脉冲体制 | 单载频脉冲波形1、脉冲宽度：0.3us~2us；2、重复频率：0.1kHz~1kHz |
| 脉冲体制 | 线性调频波形1、脉冲宽度：1us~1000us；2、瞬时带宽：1MHz~50MHz3、重复频率：50Hz~1kHz |
| 连续波体制 | 1、连续波2、三角调频连续波，带宽 50MHz3、相位编码波形，码元宽度 0.02us |
| 射频信号说明 | 频率范围实际上包含了射频信号的带宽，比如信号带宽为 500MHz 时，在 8~18GHz 频段内，载频最小为 7.25GHz，最大为 17.75GHz |
端口说明
| 端口号 | 名称 | 插座型号 | 说明 |
|---|---|---|---|
| X1 | 输入射频信号 | SMA-K | |
| X2 | 输出射频信号 | SMA-K | 输出信号与X1同频 |
| X3 | 输出射频信号 | J30J-9ZKP | 直流电源输入、信号波形参数（频率、 脉宽、重频等）输入和功率数值输出 |

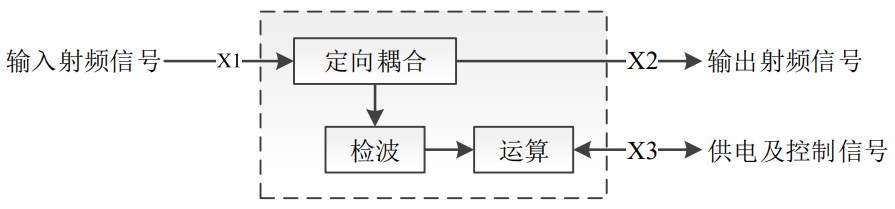

功能框图

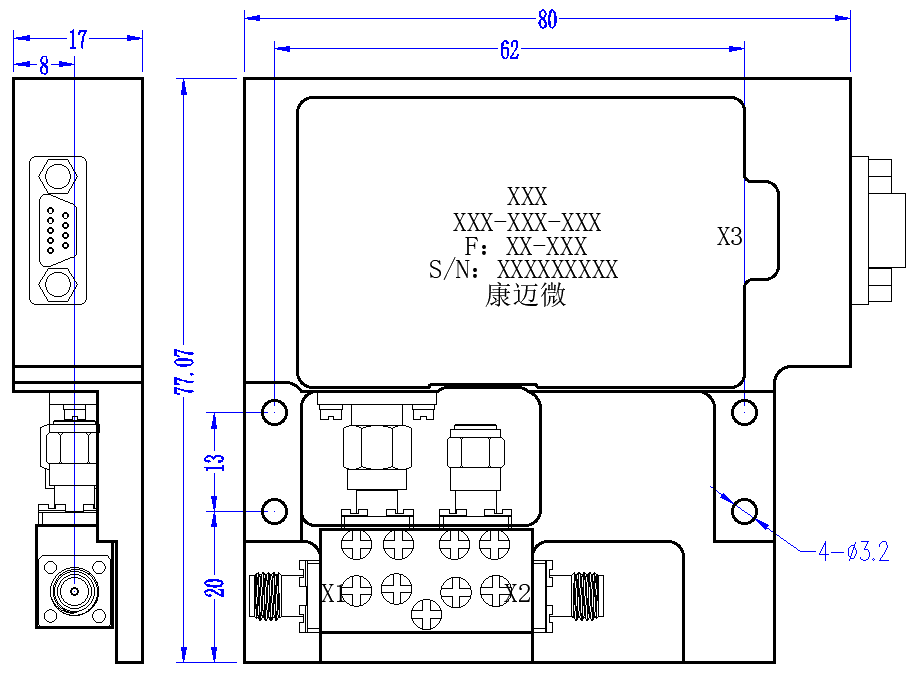

外形结构图（mm）
引脚定义（J30J-ZKP）：通信接口为RS485，波特率 9600，8bit，无校验位，报文格式 MODBUS RTU。
| 引脚序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| 引脚定义 | 485-A | 485-B | +12V | GND | 预留 | 预留 | 预留 | 预留 | 预留 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
