电桥
10~80MHz, 2W, 90°功分器, SMA
- ZHC8-10-80-3448
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 80 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 隔离度 | 30 | dB | ||
| 驻波比 | 1.4 | 1.8 | ||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 2W |
| 相位 | 90°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 1 | 公共端 | 0 |
| 2 | 分路端 | 1（0°） |
| 3 | 分路端 | 2（90°） |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 8 | 1.19 | -3.33 | -3.42 | -82.73 | -32.4 |
| 17 | 1.24 | -3.56 | -3.51 | -89.8 | -38.57 |
| 25 | 1.25 | -3.65 | -3.53 | -89.11 | -41.55 |
| 34 | 1.24 | -3.56 | -3.41 | -89.16 | -42.9 |
| 42 | 1.23 | -3.7 | -3.54 | -89.61 | -43.04 |
| 51 | 1.22 | -3.74 | -3.6 | -90.15 | -42.33 |
| 59 | 1.2 | -3.73 | -3.6 | -90.35 | -41.51 |
| 68 | 1.18 | -3.76 | -3.64 | -90.17 | -40.87 |
| 77 | 1.15 | -3.81 | -3.7 | -89.65 | -40.54 |
| 85 | 1.13 | -3.83 | -3.73 | -88.99 | -40.46 |
| 94 | 1.1 | -3.85 | -3.75 | -88 | -40.64 |
| 102 | 1.07 | -3.87 | -3.78 | -87.01 | -40.99 |
| 111 | 1.05 | -3.9 | -3.8 | -85.8 | -41.45 |
| 119 | 1.03 | -3.93 | -3.82 | -84.69 | -41.75 |
| 128 | 1.05 | -3.97 | -3.84 | -83.44 | -41.61 |

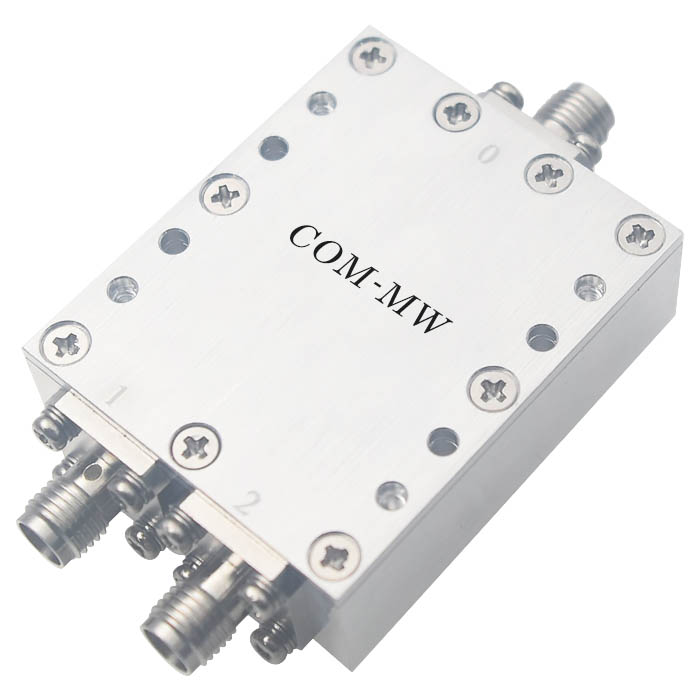

参考实物图

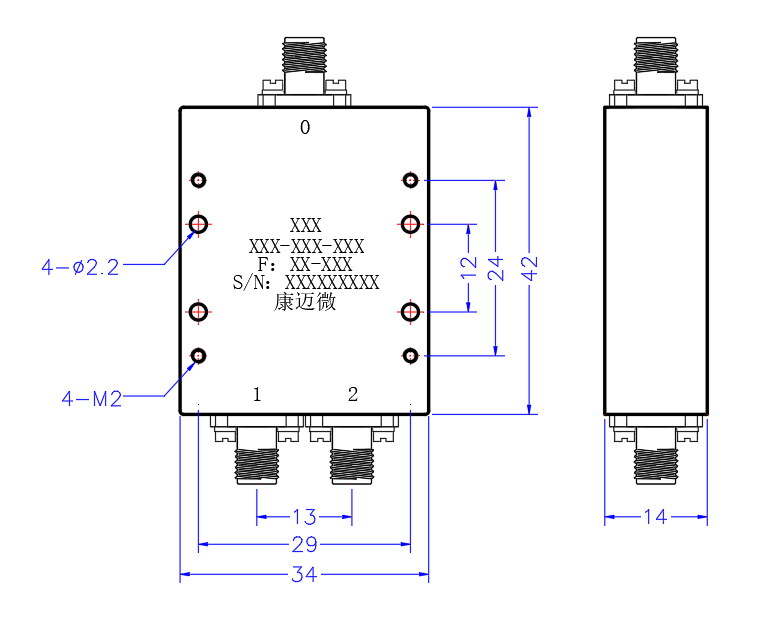

外形结构图（mm）

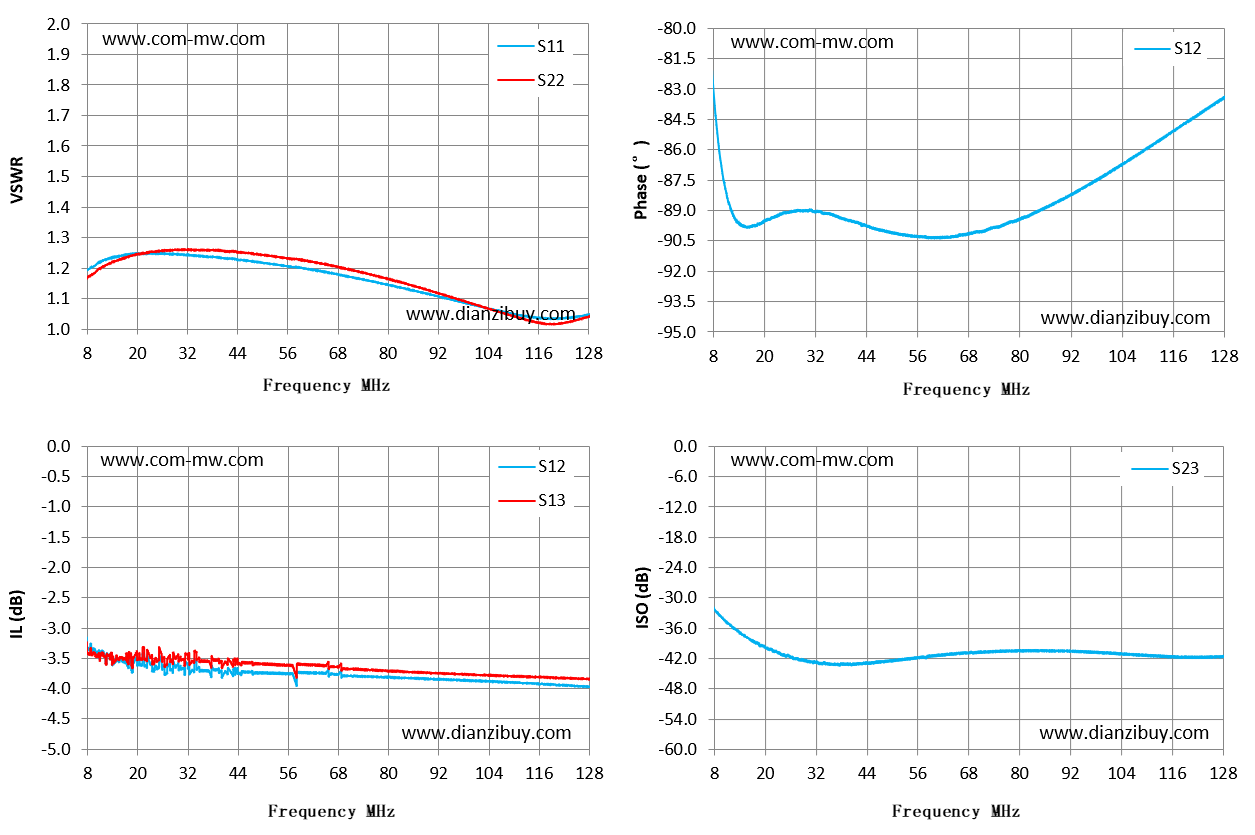

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
