产品
双工器
0~1000MHz,1400~2000MHz,~GHz,~MHz,~MHz,SMA
- ZCB2-2L0-2G-3368
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率一 | 0 | ~ | 1000 | MHz | ||
| 通带频率二 | 1400 | ~ | 2000 | MHz | ||
| 驻波比 | 1.6 | |||||
| 频率一损耗 | 1.5 | dB | ||||
| 频率二损耗 | 1.5 | dB | ||||
| 通带一抑制度 | 1.4-2 | GHz≥ | 50 | dBc | ||
| 通带一抑制度 | DC-1 | GHz≥ | 50 | dBc |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S11 驻波 | S12 驻波 | S12 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S12 抑制 dB | S12 时延 ns | S12 时延 ns |
| 0.10 | 1.29 | 1.27 | 1.31 | 832.83 | -0.10 | -80.92 | -0.10 | -80.92 | 1.74 | 1.01 |
| 0.27 | 1.46 | 1.44 | 1.44 | 410.02 | -0.25 | -74.53 | -0.25 | -74.53 | 1.71 | 0.51 |
| 0.44 | 1.35 | 1.35 | 1.37 | 617.47 | -0.26 | -77.67 | -0.26 | -77.67 | 1.80 | 0.37 |
| 0.61 | 1.22 | 1.23 | 1.21 | 158.33 | -0.30 | -81.27 | -0.30 | -81.27 | 2.11 | 2.88 |
| 0.79 | 1.25 | 1.27 | 1.23 | 92.53 | -0.35 | -72.79 | -0.35 | -72.79 | 2.23 | 0.75 |
| 0.96 | 1.14 | 1.12 | 1.14 | 82.51 | -0.45 | -78.43 | -0.45 | -78.43 | 2.77 | -0.05 |
| 1.13 | 2.29 | 2.25 | 2.27 | 23.36 | -1.78 | -26.79 | -1.78 | -26.79 | 4.64 | 3.17 |
| 1.30 | 2.34 | 64.63 | 2.31 | 2.58 | -36.89 | -1.82 | -36.89 | -1.82 | 0.34 | 3.82 |
| 1.47 | 1.14 | 57.98 | 1.13 | 1.15 | -67.06 | -0.74 | -67.06 | -0.74 | 1.40 | 2.86 |
| 1.64 | 1.39 | 85.87 | 1.37 | 1.42 | -72.91 | -0.77 | -72.91 | -0.77 | 2.12 | 2.29 |
| 1.81 | 1.13 | 513.60 | 1.13 | 1.08 | -78.80 | -0.79 | -78.80 | -0.79 | 2.37 | 2.48 |
| 1.99 | 1.17 | 1867.63 | 1.18 | 1.01 | -94.68 | -1.15 | -94.68 | -1.15 | -0.85 | 3.02 |
| 2.16 | 4.87 | 341.61 | 4.96 | 3.05 | -100.14 | -4.48 | -100.14 | -4.48 | 32.41 | 3.72 |
| 2.33 | 748.48 | 208.33 | 744.73 | 26.31 | -92.35 | -37.56 | -92.35 | -37.56 | -0.20 | 2.18 |
| 2.50 | 216.25 | 76.52 | 211.40 | 72.91 | -100.94 | -72.33 | -100.94 | -72.33 | -34.21 | -0.70 |
参考实物图
外形结构图（mm）

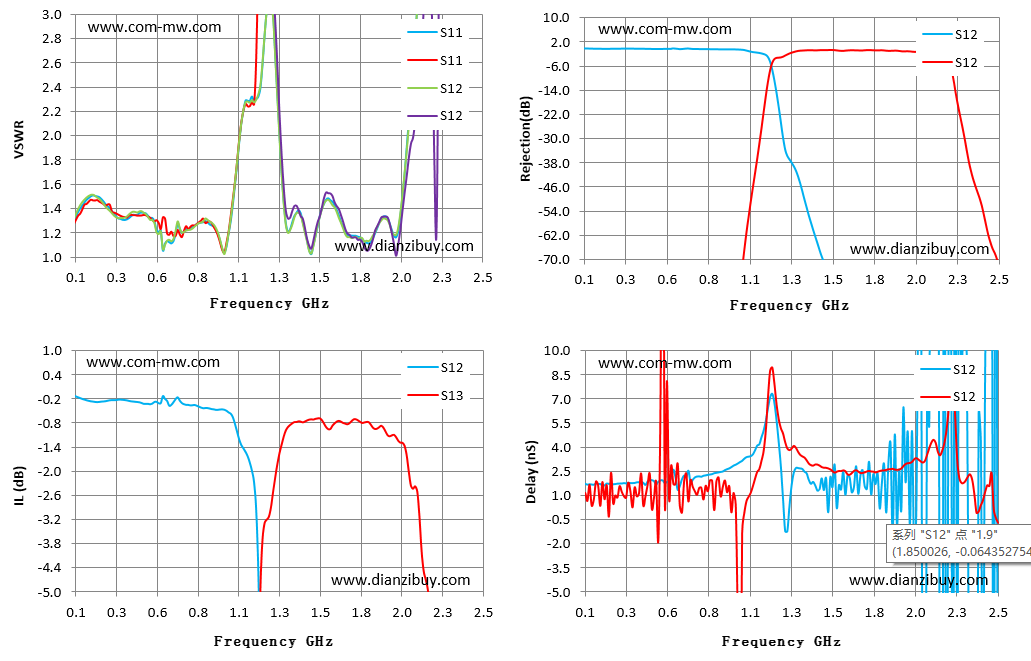

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
