产品
滤波器
通带频率 49~52.4GHz,DC-47GHz≥60dB,54.5-64GHz≥60dB,1.85-MF
- ZBF25-C50.7-3.4G-851
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 49 | ~ | 52.4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-47 | GHz≥ | 60 | dB | ||
| 带外抑制 | 54.5-64 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 1.85-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满足ROHS&REACH |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 47.50 | 15.24 | 122.85 | -73.80 | -5.52 |
| 48.00 | 15.30 | 90.41 | -55.90 | 0.45 |
| 48.50 | 14.20 | 36.13 | -30.73 | 0.27 |
| 49.00 | 1.14 | 1.18 | -1.49 | 1.54 |
| 49.50 | 1.16 | 1.24 | -1.18 | 0.95 |
| 50.00 | 1.08 | 1.10 | -1.08 | 0.81 |
| 50.50 | 1.15 | 1.20 | -1.11 | 0.75 |
| 51.00 | 1.26 | 1.35 | -1.15 | 0.73 |
| 51.50 | 1.25 | 1.32 | -1.16 | 0.79 |
| 52.00 | 1.24 | 1.27 | -1.25 | 0.87 |
| 52.50 | 1.24 | 1.27 | -1.55 | 1.41 |
| 53.00 | 11.61 | 34.81 | -26.77 | 0.63 |
| 53.50 | 12.96 | 52.50 | -46.84 | 0.40 |
| 54.00 | 14.50 | 57.48 | -57.87 | 0.48 |
| 54.50 | 15.05 | 58.14 | -65.52 | 12.68 |

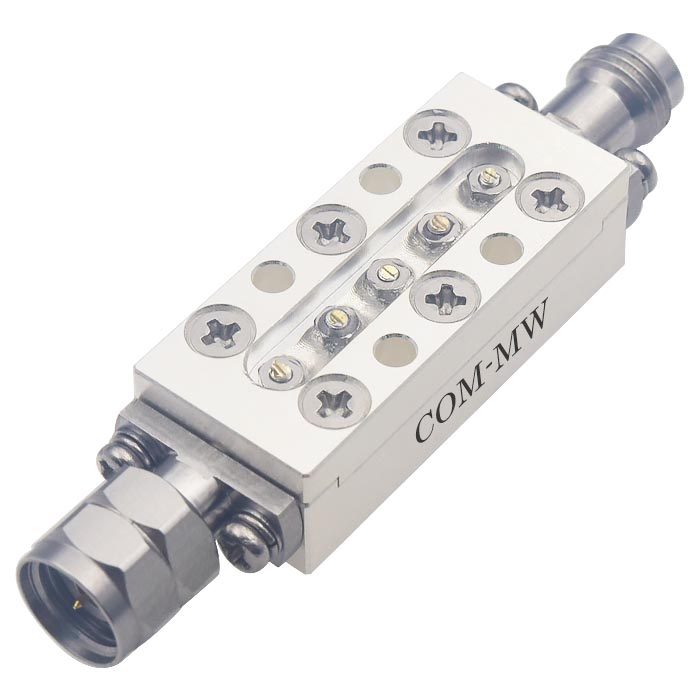

参考实物图

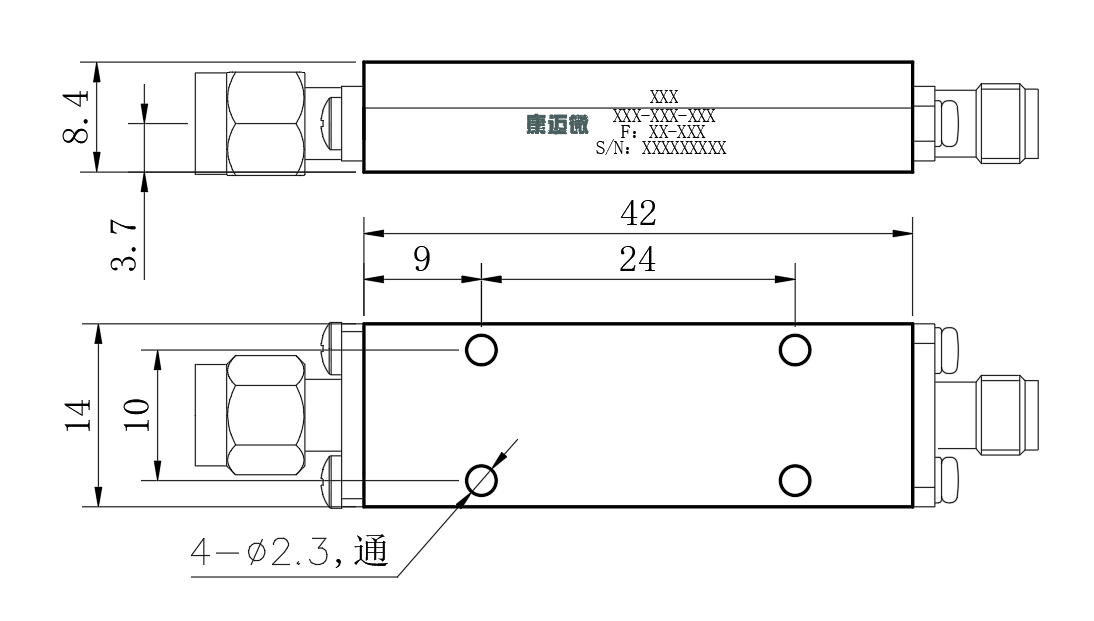

外形结构图（mm）

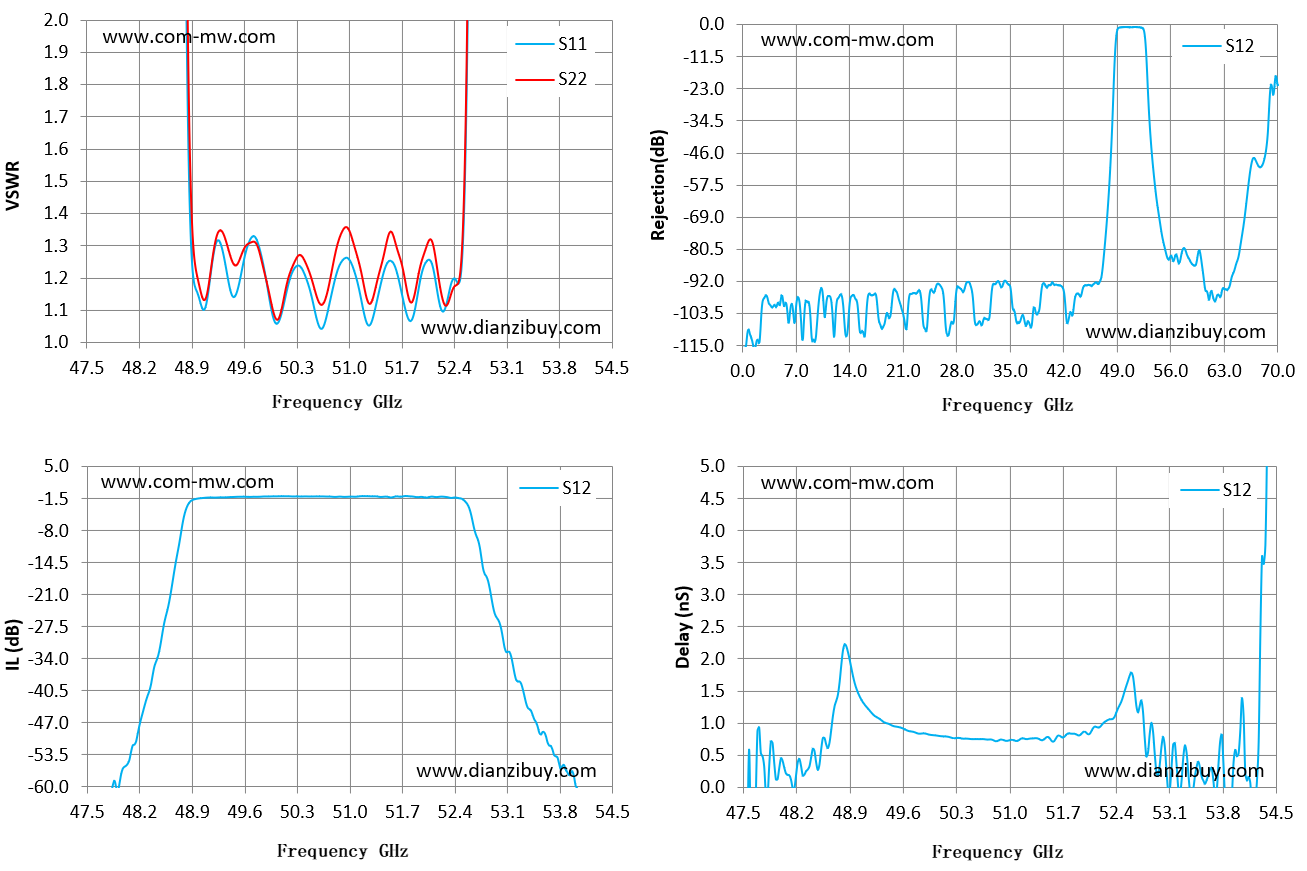

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
