500~6000MHz,100W,90°电桥,表面贴装
- 8H0015
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 6000 | MHz |
| 插入损耗 | 0.9 | 1.0 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.4 | 1.5 | ||
| 幅度平衡 | ±1.2 | ±1.4 | dB | |
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
合成
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

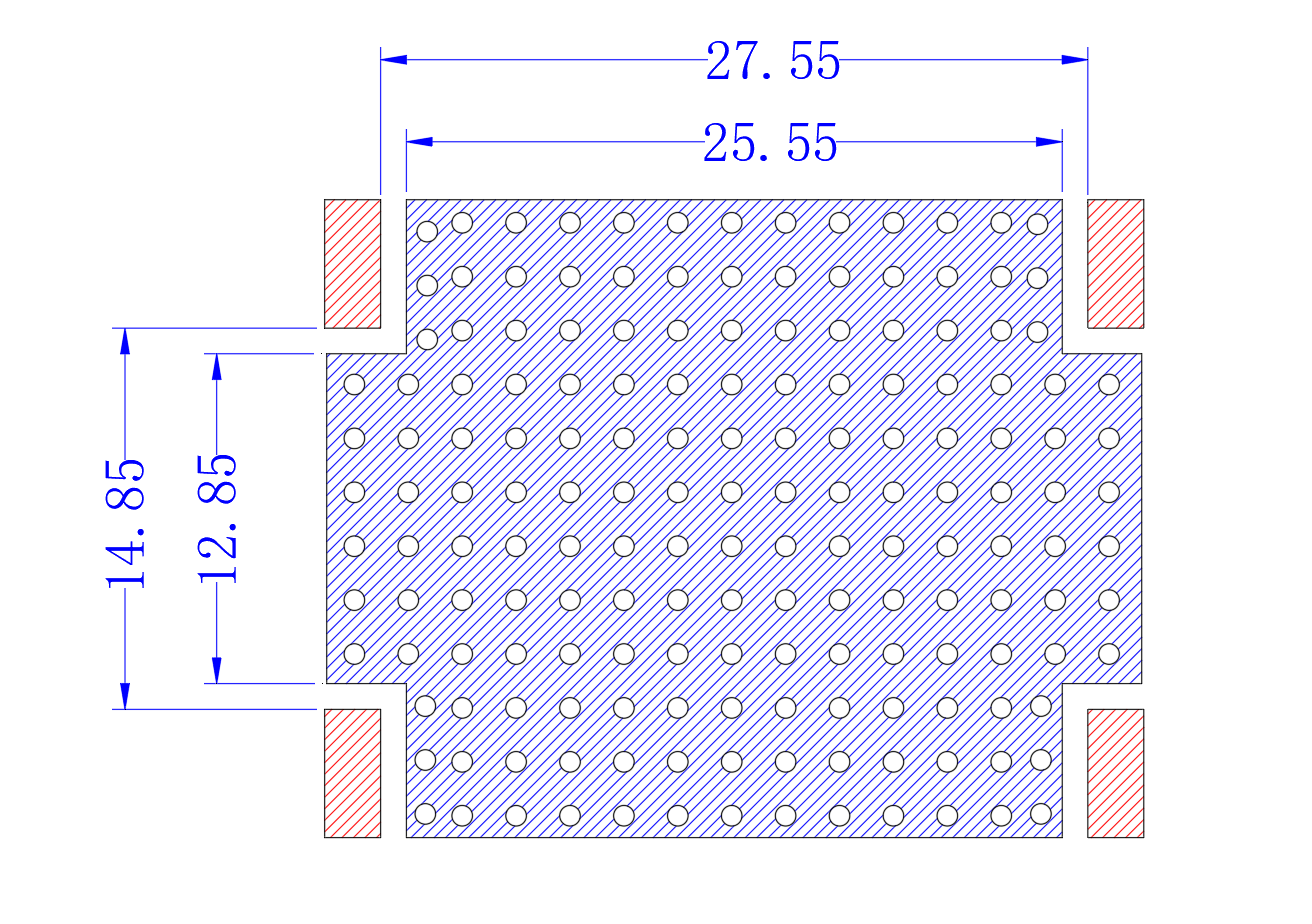

建议PCB布局图

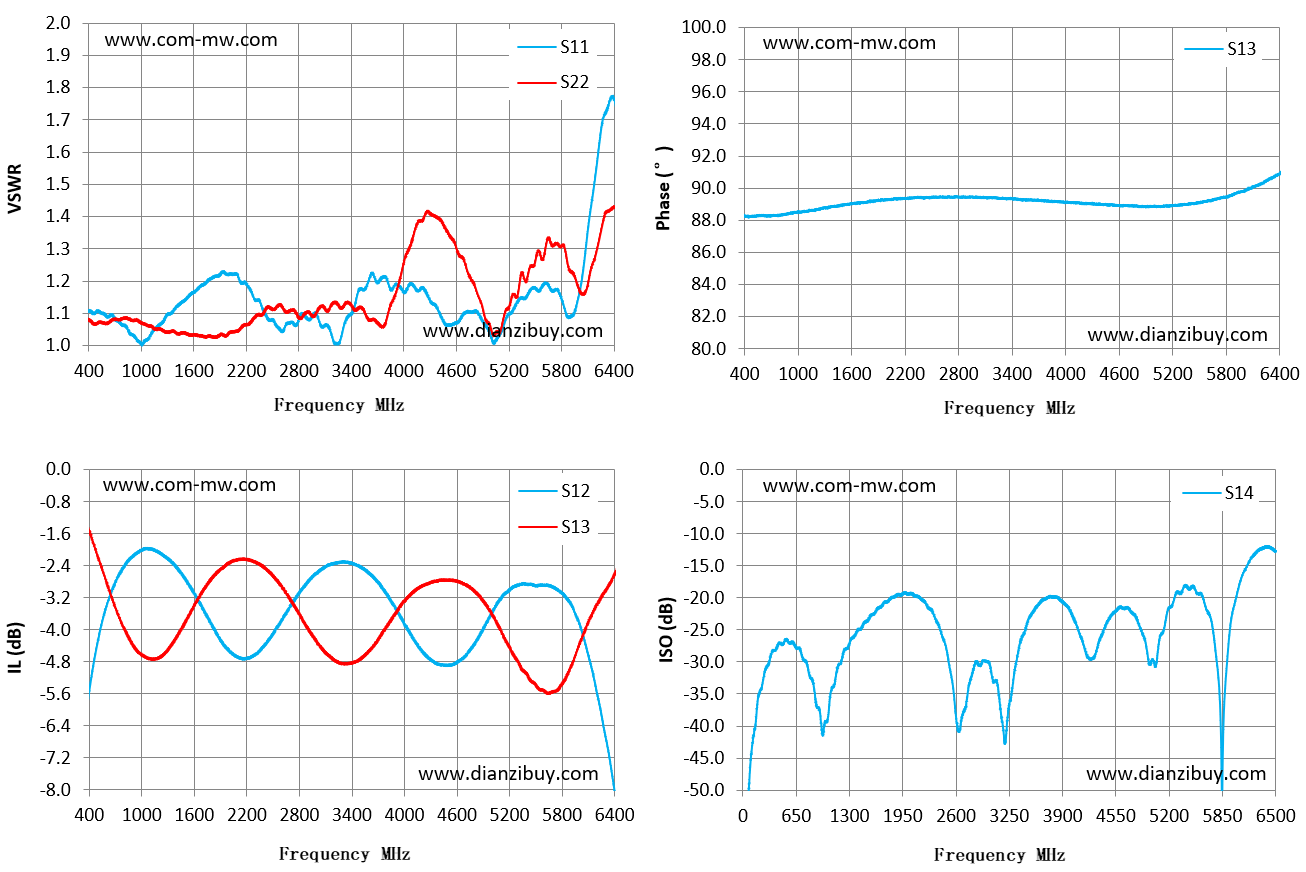

典型测试曲线图

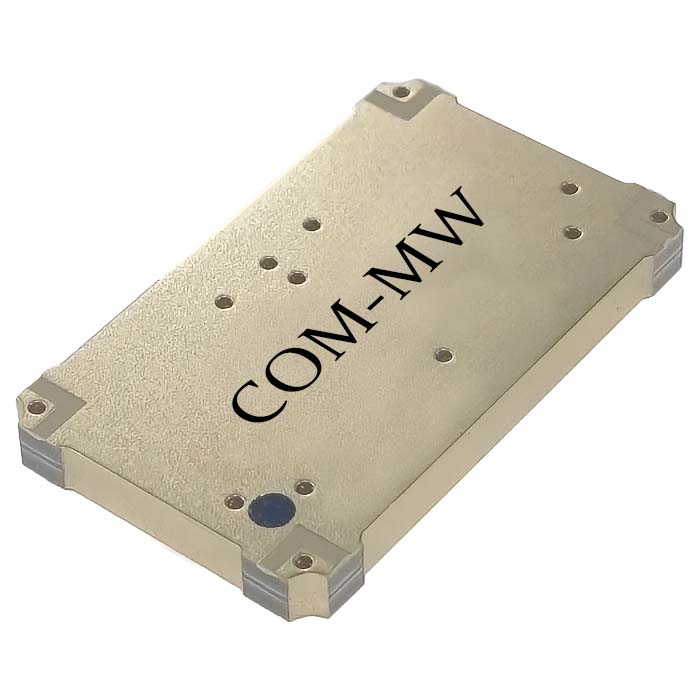

参考实物图

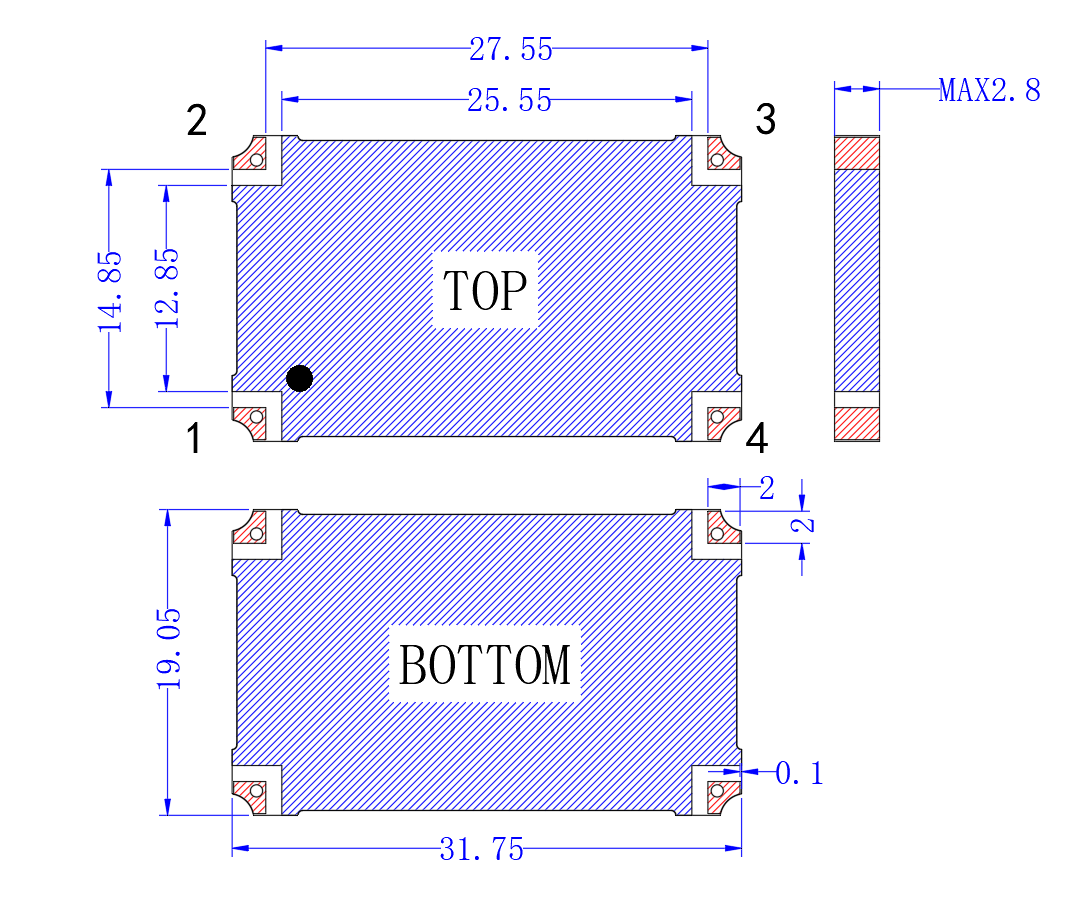

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 400.00 | 1.11 | 1.08 | -5.54 | -1.53 | 88.28 | -28.04 |
| 829.00 | 1.06 | 1.09 | -2.32 | -4.10 | 88.32 | -32.55 |
| 1257.00 | 1.08 | 1.04 | -2.16 | -4.60 | 88.74 | -27.99 |
| 1686.00 | 1.19 | 1.03 | -3.43 | -3.06 | 89.04 | -21.39 |
| 2114.00 | 1.21 | 1.05 | -4.70 | -2.24 | 89.36 | -19.78 |
| 2543.00 | 1.06 | 1.12 | -3.94 | -2.77 | 89.47 | -32.33 |
| 2971.00 | 1.10 | 1.09 | -2.63 | -4.21 | 89.44 | -29.98 |
| 3400.00 | 1.10 | 1.12 | -2.34 | -4.83 | 89.34 | -26.24 |
| 3829.00 | 1.19 | 1.11 | -3.22 | -3.81 | 89.16 | -19.90 |
| 4257.00 | 1.16 | 1.41 | -4.67 | -2.86 | 89.03 | -29.54 |
| 4686.00 | 1.10 | 1.26 | -4.67 | -2.86 | 88.88 | -21.49 |
| 5114.00 | 1.04 | 1.06 | -3.17 | -4.09 | 88.90 | -25.49 |
| 5543.00 | 1.17 | 1.29 | -2.89 | -5.49 | 89.19 | -19.38 |
| 5971.00 | 1.12 | 1.20 | -3.71 | -4.51 | 89.78 | -22.31 |
| 6400.00 | 1.76 | 1.43 | -8.06 | -2.61 | 90.88 | -12.06 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
