功分器
3600~4200MHz, 30W, 2路, 0°, N
- ZPD9-2M3600-4200-2104
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3600 | ~ | 4200 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | ±0.2 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 30W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1，2 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 2500 | 1.53 | 1.09 | -3.42 | -14.53 | -0.05 |
| 2679 | 1.41 | 1.07 | -3.36 | -15.97 | -0.04 |
| 2857 | 1.31 | 1.05 | -3.29 | -17.64 | -0.05 |
| 3036 | 1.22 | 1.03 | -3.26 | -19.61 | -0.04 |
| 3214 | 1.15 | 1.03 | -3.25 | -21.96 | -0.03 |
| 3393 | 1.09 | 1.02 | -3.24 | -24.91 | -0.03 |
| 3571 | 1.04 | 1.04 | -3.25 | -28.47 | -0.03 |
| 3750 | 1.02 | 1.06 | -3.27 | -30.35 | -0.05 |
| 3929 | 1.08 | 1.1 | -3.31 | -27.32 | -0.04 |
| 4107 | 1.15 | 1.13 | -3.32 | -23.49 | -0.07 |
| 4286 | 1.26 | 1.18 | -3.39 | -20.44 | -0.09 |
| 4464 | 1.38 | 1.22 | -3.38 | -17.96 | -0.16 |
| 4643 | 1.52 | 1.26 | -3.42 | -16.05 | -0.14 |
| 4821 | 1.65 | 1.28 | -3.53 | -14.38 | -0.16 |
| 5000 | 1.79 | 1.3 | -3.82 | -12.99 | -0.22 |
参考实物图

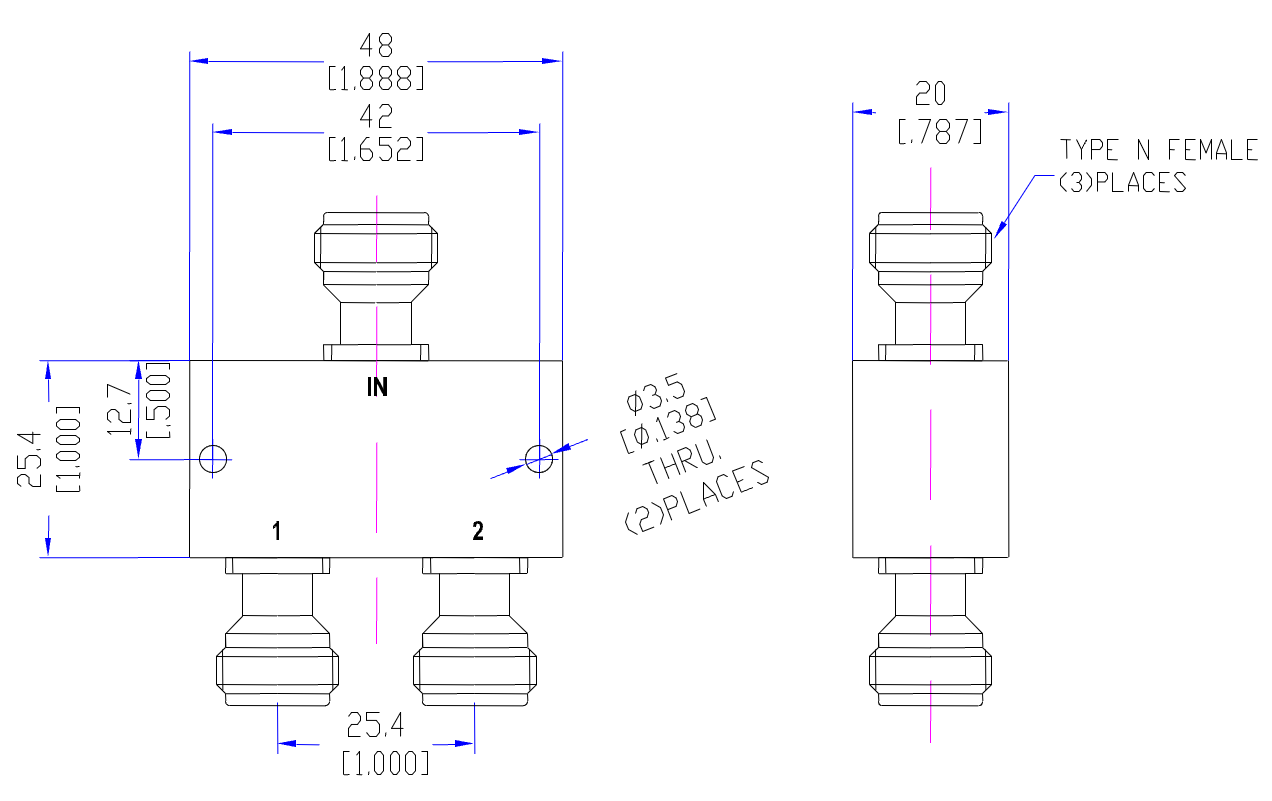

外形结构图（mm）

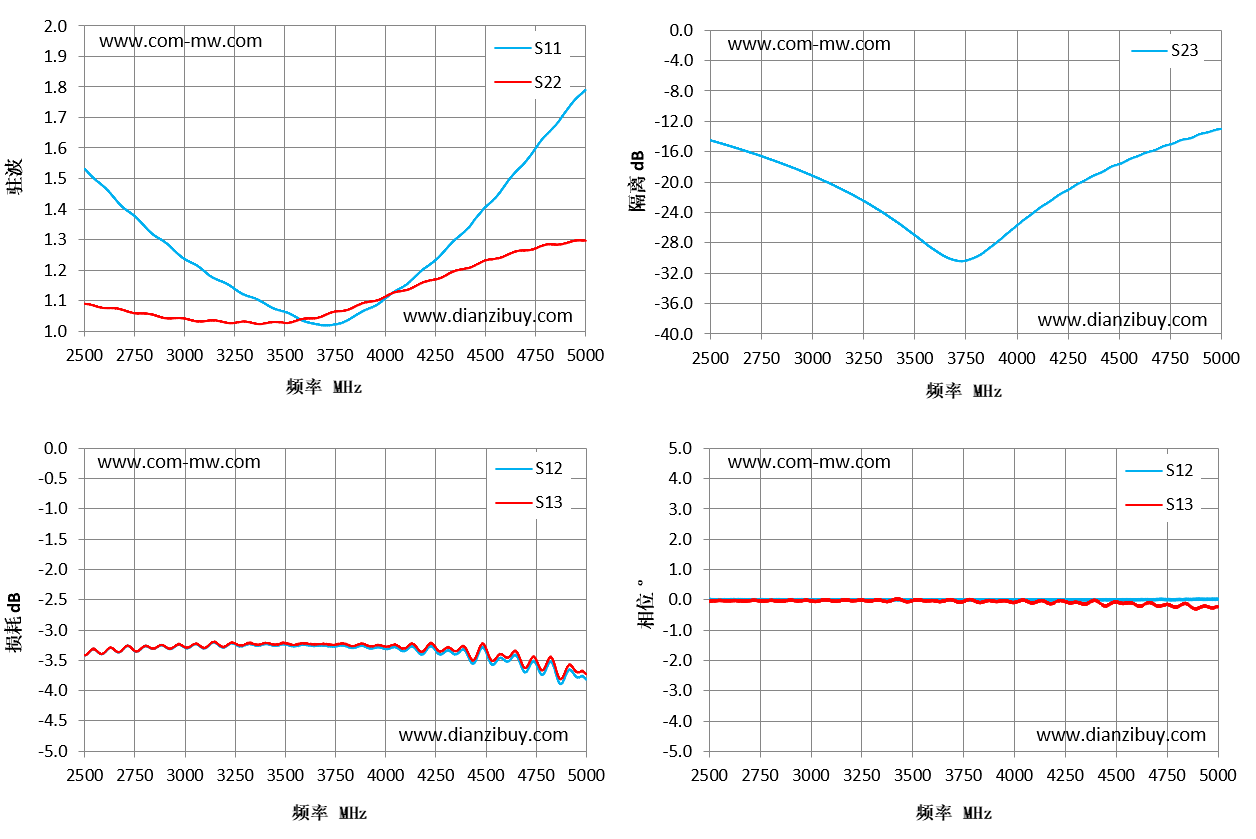

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
