电缆组件缩略图

电缆组件

DC~26.5GHz, 稳幅稳相, 1000mm, SMA-J, SMA-J

  • DCA9-SM1000SM5.2-1279
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

高性价比稳幅稳相电缆组件。

主要参数

指标名称频率(GHz)MinTypeMax单位
频率范围DC~26.5GHz
插入损耗DC-60.730.93dB
插入损耗6-121.161.49dB
插入损耗12-181.521.67dB
插入损耗18-26.51.711.80dB
驻波DC-61.041.35
驻波6-121.091.35
驻波12-181.111.35
驻波18-26.51.191.38

其它参数

电缆类别稳幅稳相电缆组件
长度1000mm
接口一SMA-J不锈钢螺母
接口二SMA-J不锈钢螺母
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证

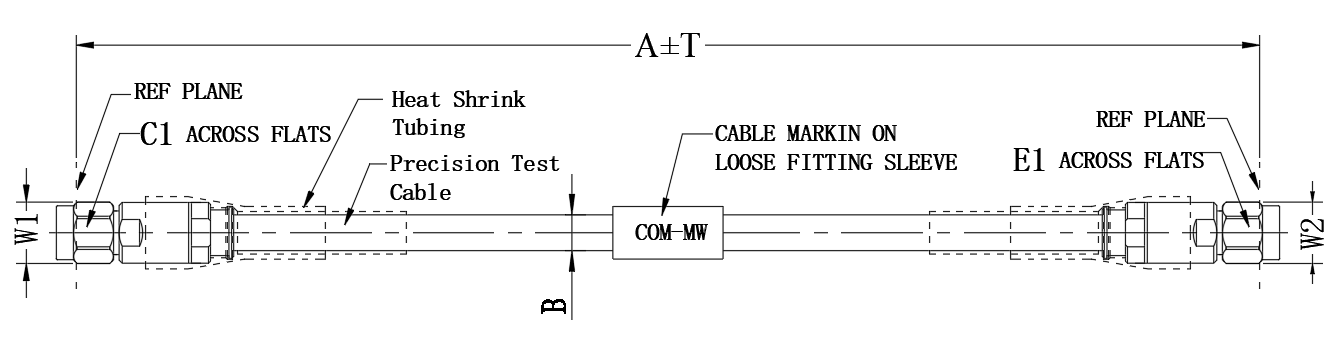

外形结构图

外形尺寸(mm)

A 1000mmC18.0mm
B 5.2mmE18.0mm
T 20mmW18.9mm
W28.9mm

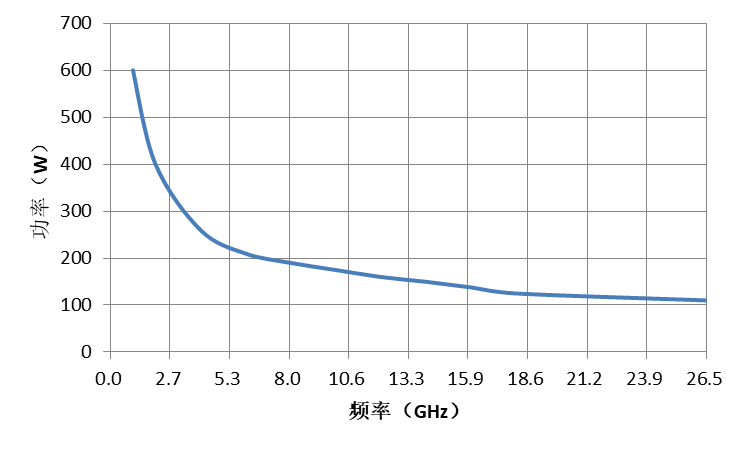

典型功率曲线图

参考实物图

典型测试数据

频率(MHz)插损(dB)输入驻波输出驻波
1000.011.011.01
10000.401.031.02
25000.541.041.04
40000.731.051.06
50000.811.051.05
60000.931.061.07
70001.051.061.09
80001.161.071.10
90001.211.091.11
100001.301.091.11
120001.491.121.13
150001.601.111.14
180001.671.131.16
200001.721.181.18
265001.801.201.19

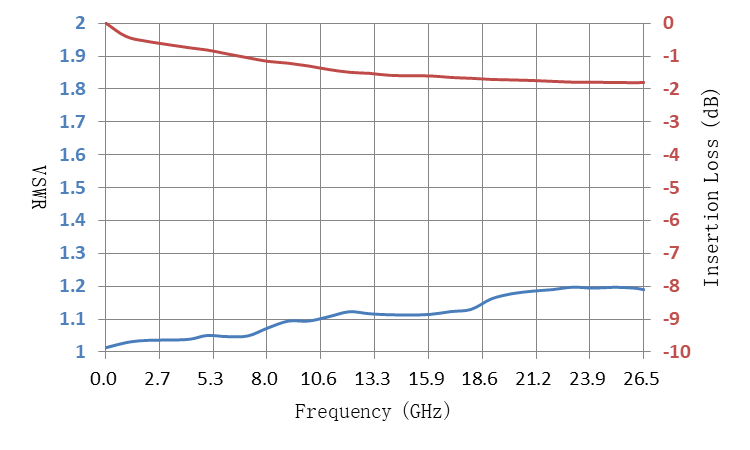

典型测试曲线图

电缆结构图

注意事项

1建议安装半径大于36mm
