功分器
5~1450MHz, 1W, 3路, 0°, SMA
- ZPD8-3C5-1450-3255
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1450 | MHz |
| 插入损耗 | 2 | 3.5 | dB | |
| 隔离度 | 15 | 21 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.3 | 0.9 | dB | |
| 相位平衡 | 4 | 9 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.47 | -6.01 | -5.99 | -0.25 | -32.96 |
| 141 | 1.09 | -5.38 | -5.4 | -0.18 | -31.69 |
| 276 | 1.09 | -5.5 | -5.5 | -0.34 | -26.98 |
| 412 | 1.11 | -5.63 | -5.61 | -0.5 | -24.18 |
| 548 | 1.14 | -5.82 | -5.75 | -0.6 | -22.43 |
| 684 | 1.2 | -6.02 | -5.91 | -0.67 | -21.31 |
| 819 | 1.29 | -6.27 | -6.11 | -0.64 | -20.6 |
| 955 | 1.4 | -6.62 | -6.37 | -0.57 | -20.12 |
| 1091 | 1.53 | -6.89 | -6.54 | -0.34 | -19.8 |
| 1226 | 1.64 | -7.26 | -6.8 | -0.29 | -19.56 |
| 1362 | 1.67 | -7.43 | -6.89 | 0.04 | -19.49 |
| 1498 | 1.61 | -7.72 | -7.09 | 0.11 | -19.39 |
| 1634 | 1.45 | -8.01 | -7.36 | 0.7 | -18.68 |
| 1769 | 1.31 | -8.52 | -7.93 | 1.49 | -16.56 |
| 1905 | 1.42 | -9.46 | -9.04 | 2.6 | -13.67 |

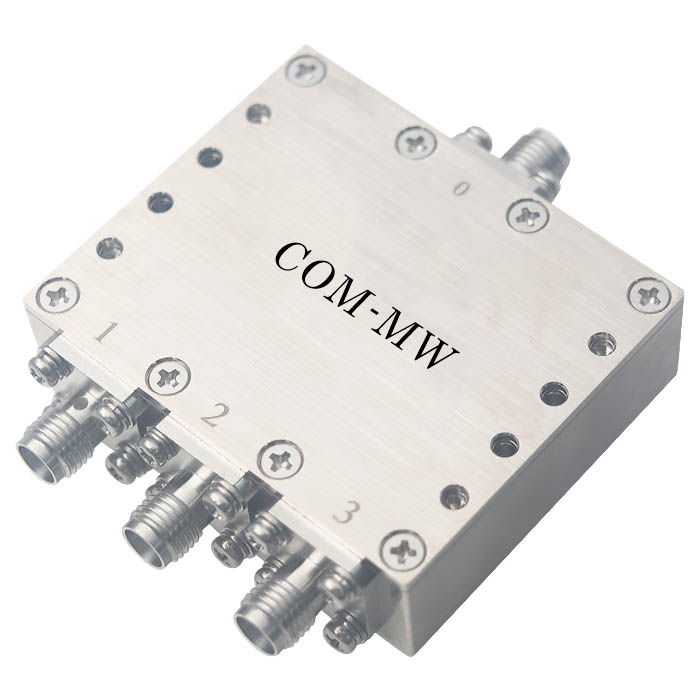

参考实物图

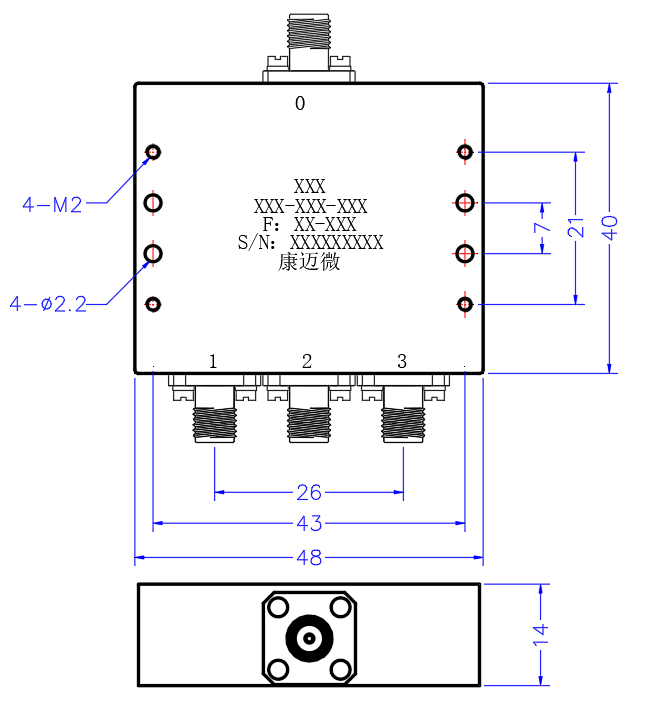

外形结构图（mm）

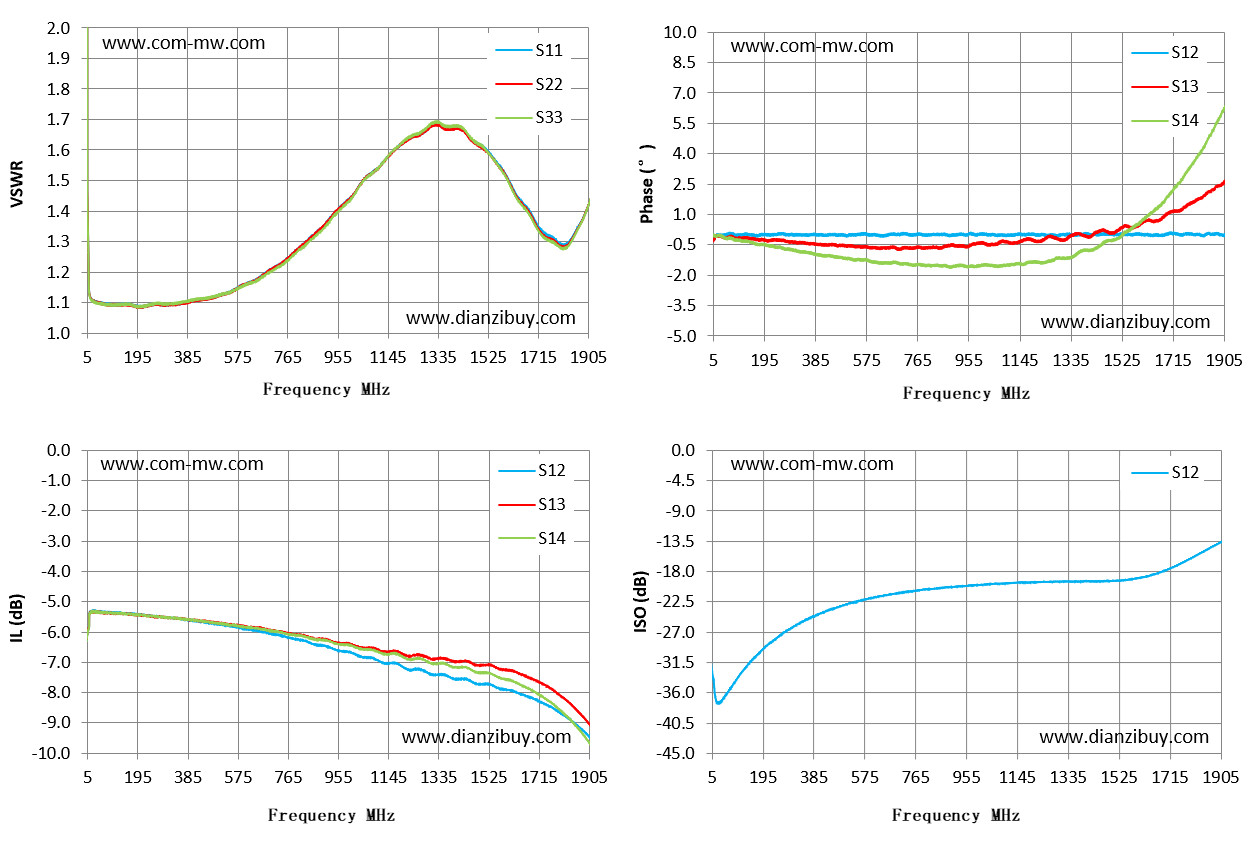

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
