18~40GHz, 增益50dB, 噪声系数4dB, P-1dB功率10dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 40 | GHz |
增益 | 50 | dB | ||
增益平坦度 | 5 | dB | ||
噪声系数 | 3.5 | 4 | dB | |
驻波比 | 2 | 2.5 | ||
P-1dB功率 | 10 | dBm |
接口形式 | 2.92-K可拆0.3mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |

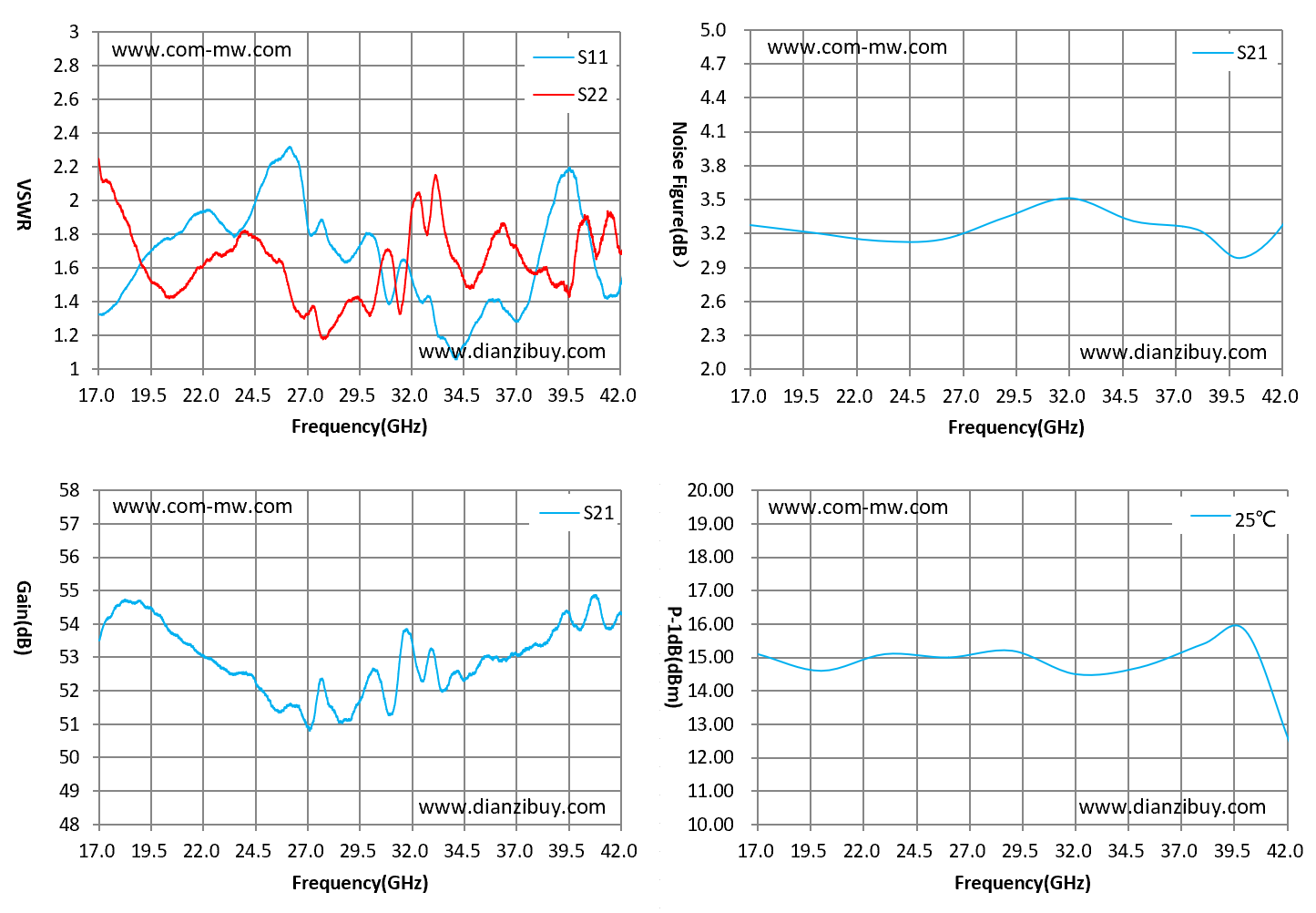

F(GHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
17 | 15.1 | 3.27 | 1.32 | 2.25 | 53.51 |
20 | 14.6 | 3.2 | 1.75 | 1.48 | 54.17 |
23 | 15.1 | 3.13 | 1.85 | 1.68 | 52.64 |
26 | 15 | 3.15 | 2.29 | 1.54 | 51.58 |
29 | 15.2 | 3.34 | 1.64 | 1.41 | 51.14 |
32 | 14.5 | 3.51 | 1.54 | 1.95 | 53.36 |
35 | 14.7 | 3.31 | 1.26 | 1.51 | 52.58 |
38 | 15.4 | 3.23 | 1.61 | 1.57 | 53.37 |
40 | 15.8 | 2.98 | 2.02 | 1.82 | 53.84 |
42 | 12.6 | 3.27 | 1.5 | 1.69 | 54.34 |
43.5 | 9.9 | 3.88 | 2.18 | 2.09 | 48.97 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
