产品
偶极子天线
工作频率20~100MHz, 增益-8dBi, 线极化 , N
- ZOJ7-20-100-1989
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 100 | MHz |
| 增益 | -8 | dBi | ||
| 驻波比 | 3.5 |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 200W设计保证 |
| 接口形式 | N -K |
| 外形尺寸 | 3150*1000*100mm |
| 估算重量 | 3.7Kg |
| 表面 | 灰色烤漆 |
| 工作温度 | -25~+55℃设计保证 |

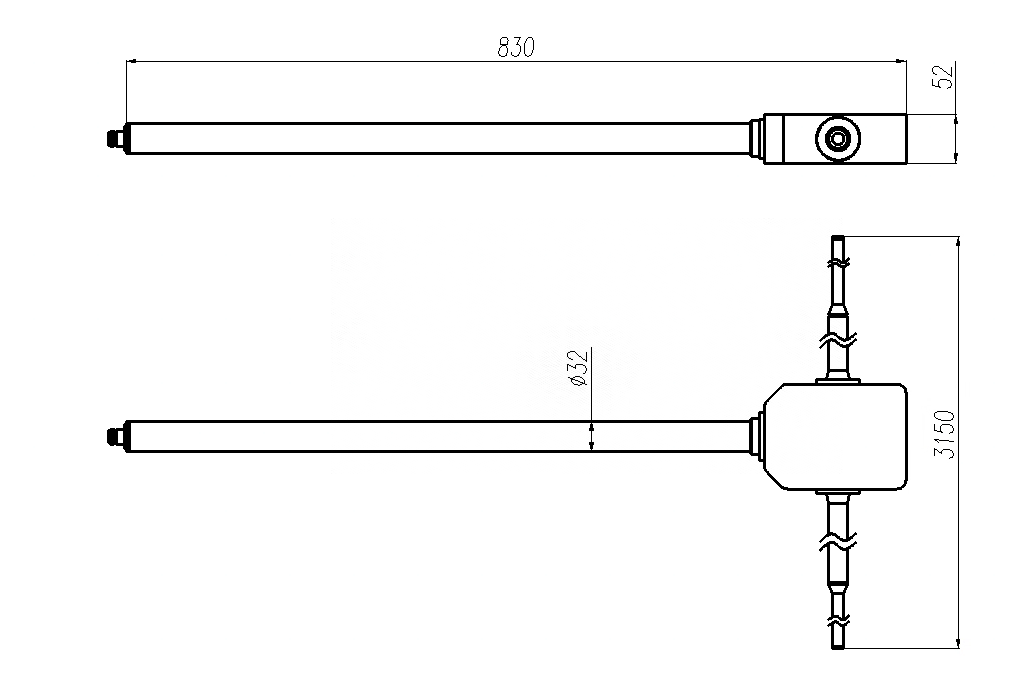

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

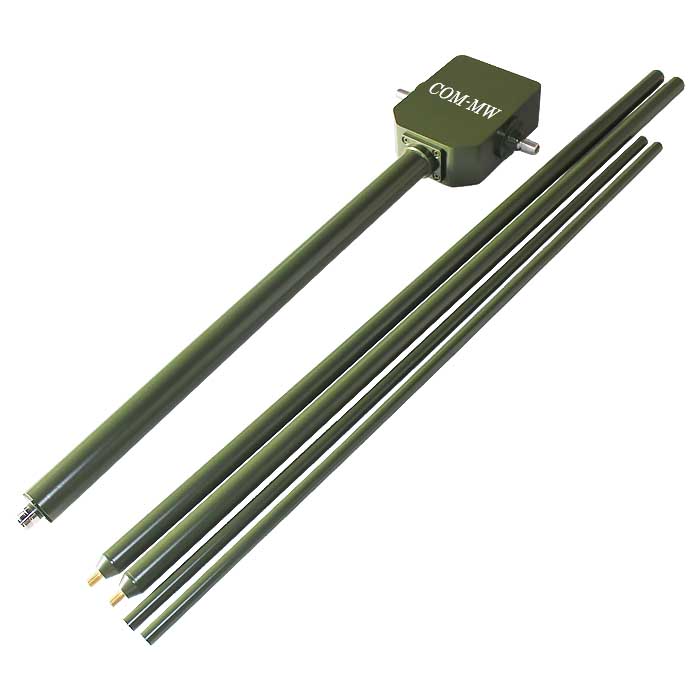

参考实物图
