产品
组件
1~10MHz, 3~30MHz, 8.5~100MHz, 17.5~150MHz, 85~600MHz, 微带焊盘
- ZS20-L1-600-195
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|
| 通带频率1 | 1 | ~ | 10 | MHz | ||
| 通带频率2 | 3 | ~ | 30 | MHz | ||
| 通带频率3 | 8.5 | ~ | 100 | MHz | ||
| 通带频率4 | 17.5 | ~ | 150 | MHz | ||
| 通带频率5 | 85 | ~ | 600 | MHz | ||
| 通带损耗1、5 | 1.0 | dB | ||||
| 通带损耗2 | 2.5 | dB | ||||
| 通带损耗3 | 1.2 | dB | ||||
| 通带损耗4 | 3.0 | dB | ||||
| 通带驻波 | 1.3 | |||||
| 通带1抑制度 | DC-0.6 | MHz≥ | 60 | dB | ||
| 通带2抑制度 | DC-2.5 | MHz≥ | 55 | dB | ||
| 通带3抑制度 | DC-5.5 | MHz≥ | 60 | dB | ||
| 通带4抑制度 | DC-15 | MHz≥ | 60 | dB | ||
| 通带5抑制度 | DC-50 | MHz≥ | 60 | dB |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

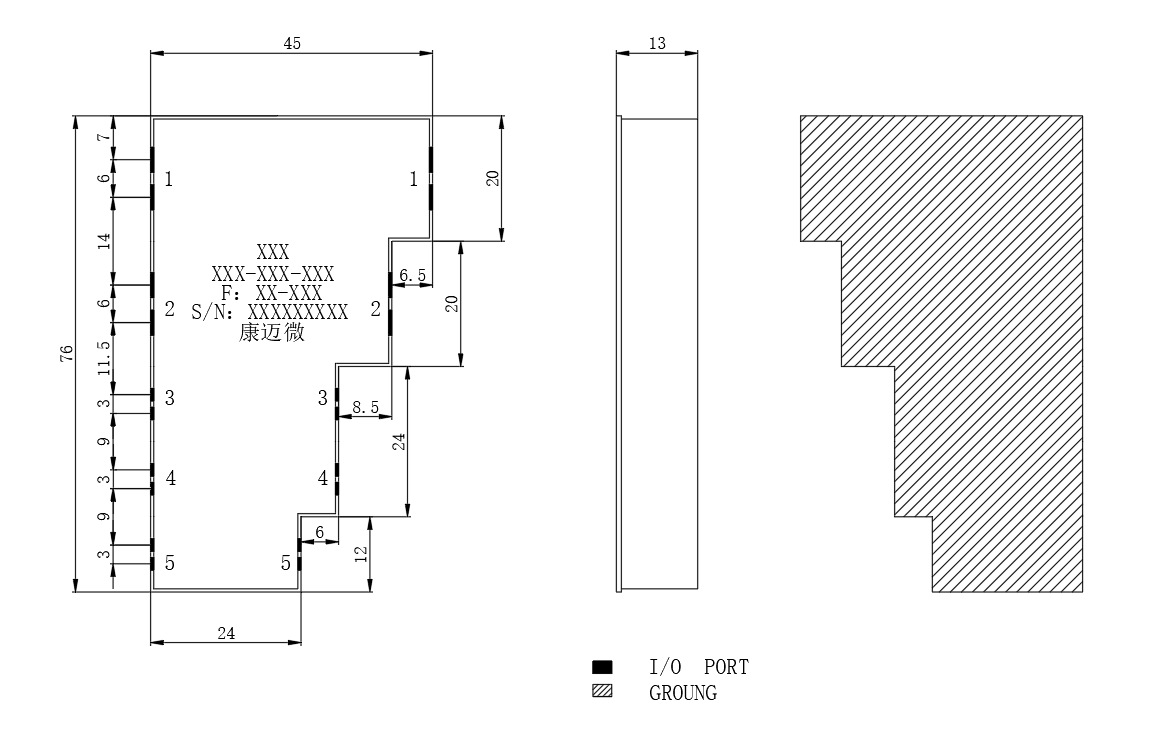

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
