产品
功分器
0.5~6GHz,400W,8路,0°,N,SMA
- ZPD25-8C0.5-6G-3694
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 400W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S03 相位 ° |
| 0.01 | 7.73 | -13.00 | -13.01 | -0.01 | -0.02 |
| 0.51 | 1.14 | -9.15 | -9.15 | -0.11 | -0.11 |
| 1.01 | 1.27 | -9.27 | -9.30 | -0.15 | -0.18 |
| 1.51 | 1.17 | -9.20 | -9.21 | -0.02 | -0.52 |
| 2.01 | 1.15 | -9.18 | -9.16 | 0.04 | -0.51 |
| 2.51 | 1.15 | -9.23 | -9.23 | -0.37 | -0.33 |
| 3.01 | 1.13 | -9.36 | -9.36 | 0.01 | -0.70 |
| 3.51 | 1.19 | -9.31 | -9.30 | 0.12 | -0.84 |
| 4.00 | 1.19 | -9.28 | -9.20 | -0.40 | -1.01 |
| 4.50 | 1.22 | -9.42 | -9.48 | 0.03 | 0.09 |
| 5.00 | 1.06 | -9.43 | -9.43 | 0.41 | 0.01 |
| 5.50 | 1.23 | -9.34 | -9.15 | 0.06 | -1.39 |
| 6.00 | 1.12 | -9.27 | -9.35 | -0.31 | -0.38 |
| 6.50 | 4.60 | -12.37 | -12.45 | 0.46 | -0.55 |
| 7.00 | 3.39 | -11.47 | -11.29 | -0.44 | -0.25 |

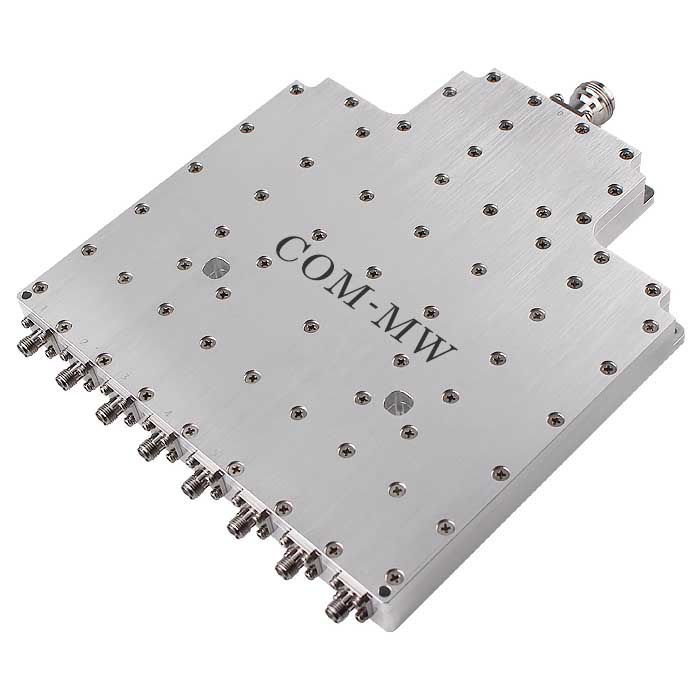

参考实物图

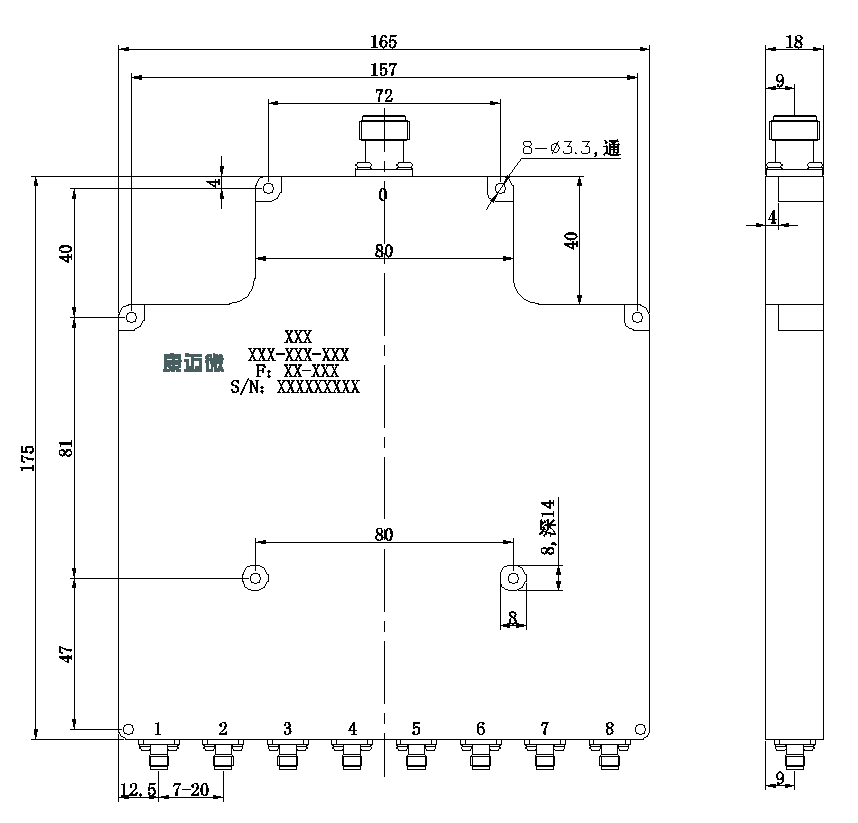

外形结构图（mm）

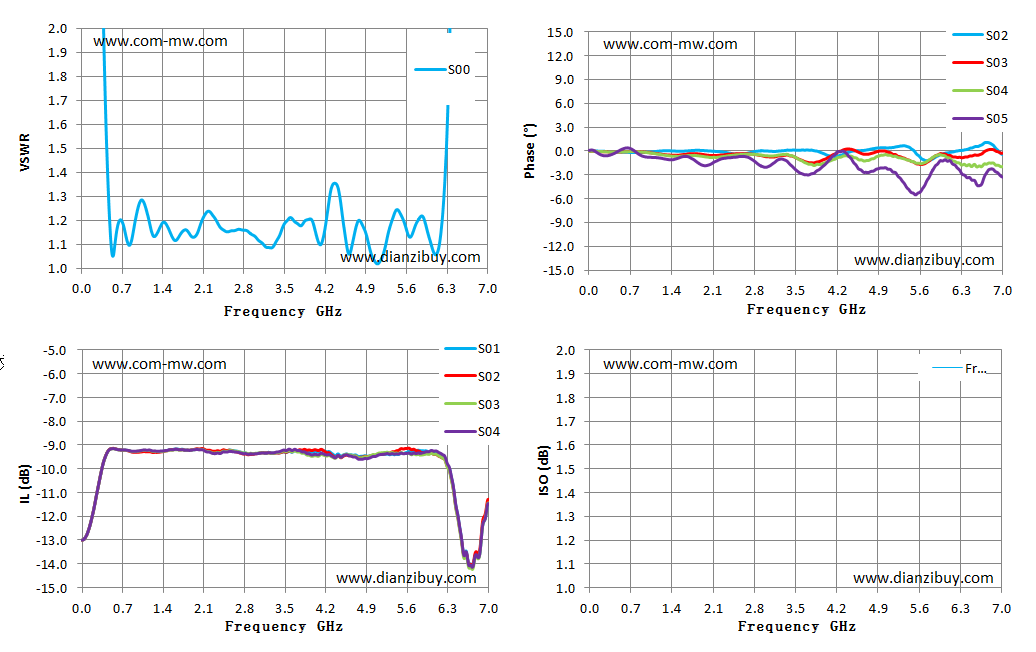

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
