波导转接器
工作频率 6.57~9.99GHz,功率容量50W,矩形波导,BJ84,φ0.5针
- D25-BWC84E-920
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 50W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ84 |
| 接口形式二 | φ0.5针 |
| 法兰型号 | FBM84 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 法兰面和安装面不喷漆 |

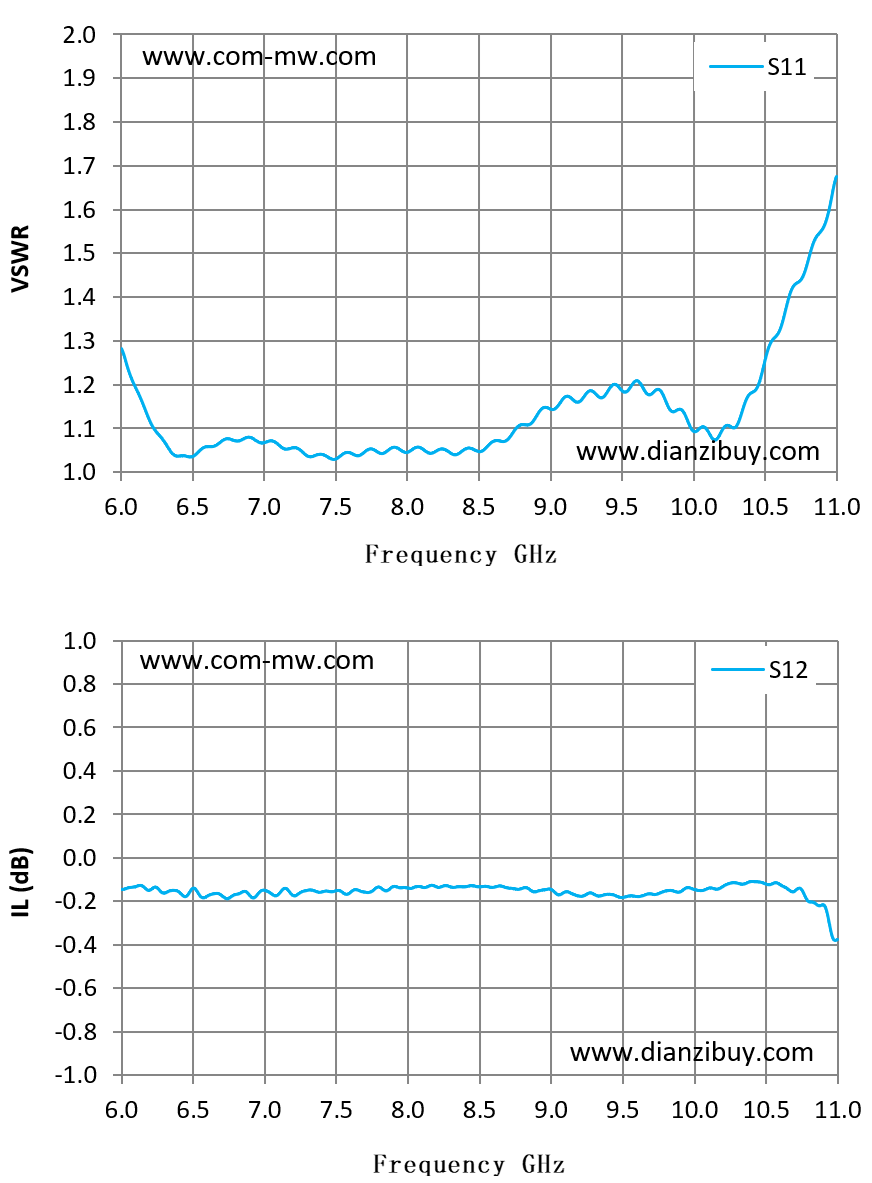

典型测试曲线图

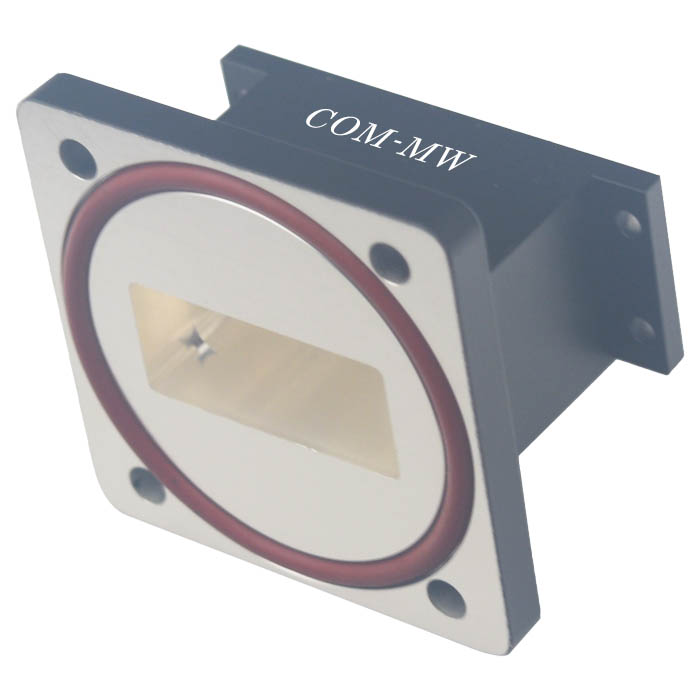

参考实物图
外形结构图（mm）
典型测试曲数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 6.00 | 1.28 | -0.15 |
| 6.36 | 1.04 | -0.15 |
| 6.71 | 1.07 | -0.18 |
| 7.07 | 1.07 | -0.17 |
| 7.43 | 1.04 | -0.15 |
| 7.79 | 1.05 | -0.13 |
| 8.14 | 1.04 | -0.13 |
| 8.50 | 1.05 | -0.13 |
| 8.86 | 1.11 | -0.15 |
| 9.21 | 1.16 | -0.18 |
| 9.57 | 1.20 | -0.17 |
| 9.93 | 1.14 | -0.14 |
| 10.29 | 1.10 | -0.11 |
| 10.64 | 1.36 | -0.14 |
| 11.00 | 1.68 | -0.37 |
