功率放大器
2.0~2.4GHz, 增益47dB, 输出功率17W, 效率18%, SMA, N
- DPA8-1.8-2.6G-3966
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2.0 | ~ | 2.4 | GHz | |
| 增益 | 45 | 47 | dB | 小信号增益 | |
| 带内平坦度 | ±1.5 | dB | |||
| 输入驻波比 | 1.6 | 2.1 | |||
| 输出功率 | 17 | 29 | W | CW | |
| 效率 | 13 | 18 | % | ||
| 谐波抑制 | 70 | 72 | dBc | ||
| 杂波抑制 | 52 | 55 | dBc | @F0±200K | |
| ACP | 68 | dBc |
其它参数
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 加电接口形式 | M12-7反装座 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 5A |
| 工作时模块温度 | -20~+40℃设计保证 |
| 其它 | 长时间工作，模块温度＜40℃ |
典型测试数据
| Frequency GHz | 2 | 2.1 | 2.2 | 2.3 | 2.4 |
| VSWR（IN） | 1.82 | 1.27 | 1.3 | 1.41 | 1.19 |
| Psat（dBm） | 43.61 | 44.34 | 42.9 | 42.41 | 42.15 |
| Psat（W） | 22.96 | 27.16 | 19.49 | 17.42 | 16.41 |
| Gain（dB） | 48.17 | 49.37 | 48.43 | 48.72 | 47.59 |
| Ids（A） | 4.7 | 4.26 | 4.32 | 4.71 | 4.28 |
| ŋ(%) | 17.45 | 22.77 | 16.12 | 13.21 | 11.85 |
| 2次谐波抑制（dBc） | 71 | 73 | 77 | 81.9 | 80 |
| 3次谐波抑制（dBc） | 80 | 76.5 | 80.89 | 74.6 | 67.2 |
| 杂波抑制（dBc） | 52 | 64 | 61.9 | 56.8 | 54.7 |
| ACP（dBc） | 73.6 | 74.2 | 73 | 72.6 | 71.6 |

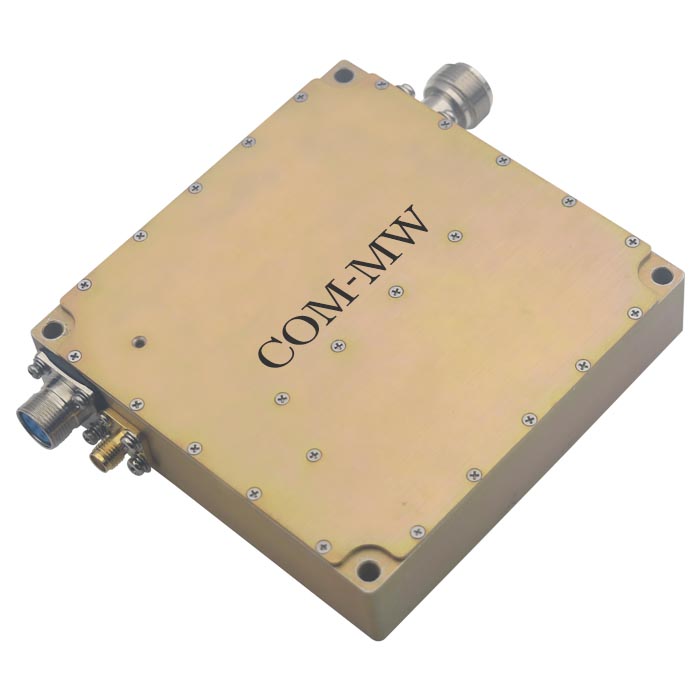

参考实物图

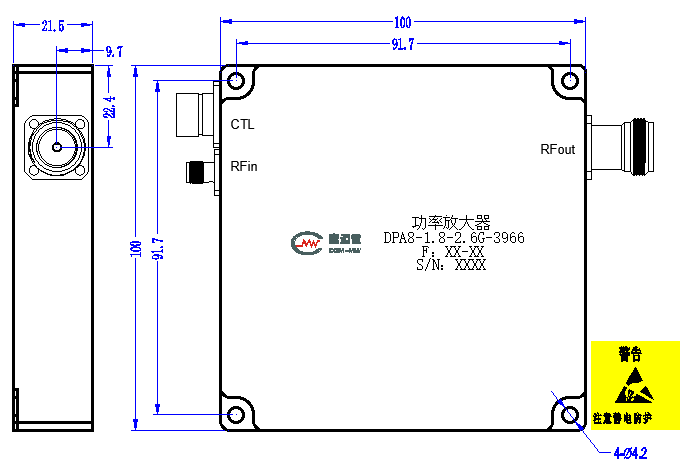

外形结构图

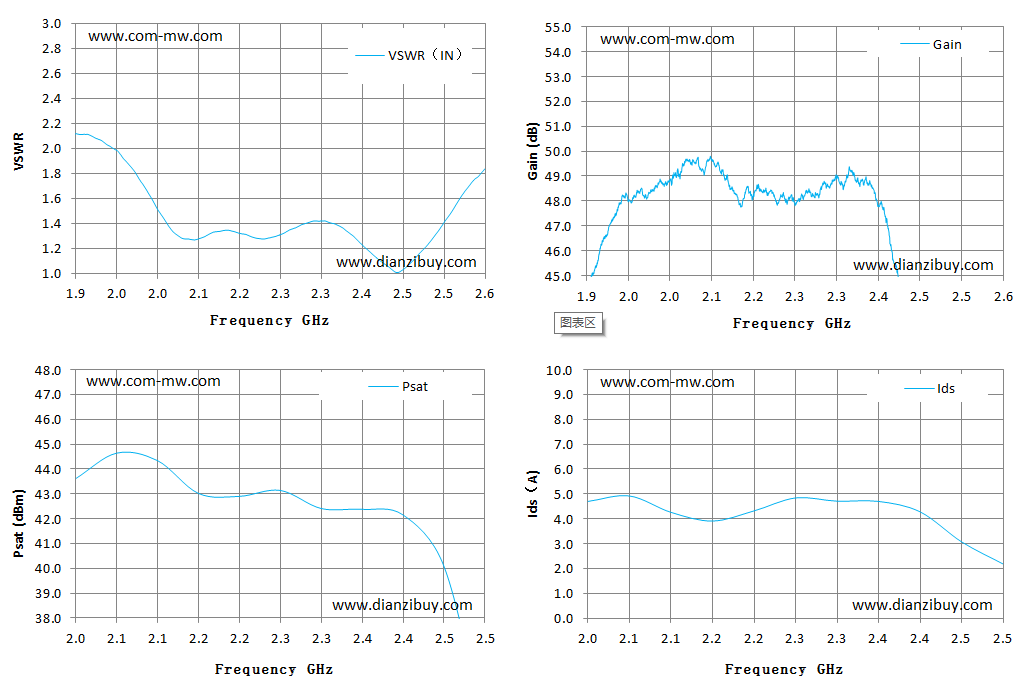

典型测试曲线图

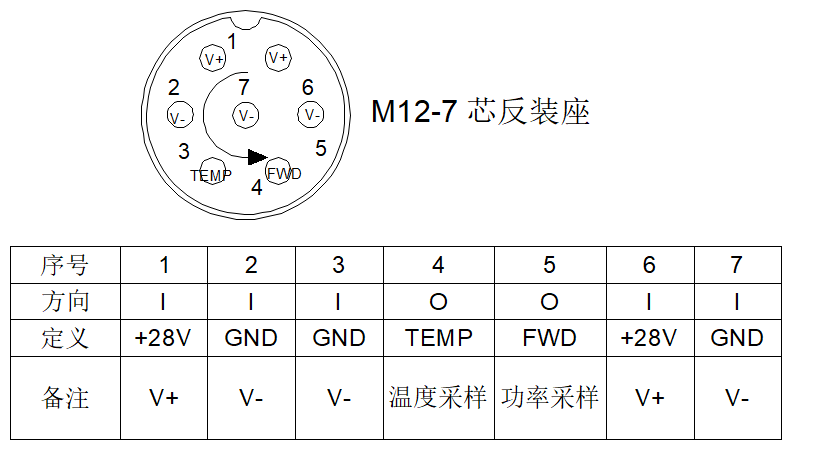

接口定义
注意事项：
连接器注意加电线位置；
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有过热、开路短路保护；
清洗产品表面，请勿将产品浸泡清洗液中清洗
