产品
滤波器
高通频率 185~2500MHz,DC-60MHz≥40dB,75MHz≥20dB,表面贴装,替代RHP-110+
- HF005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 185 | ~ | 2500 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-60 | MHz≥ | 40 | dB | ||
| 带外抑制 | 75 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率110MHz；替代RHP-110+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 150 | 1.05 | 1.08 | -1.24 | 5.58 |
| 425 | 1.22 | 1.22 | -0.32 | 0.76 |
| 700 | 1.24 | 1.24 | -0.27 | 0.41 |
| 975 | 1.21 | 1.22 | -0.3 | 0.31 |
| 1250 | 1.19 | 1.21 | -0.34 | 0.26 |
| 1525 | 1.16 | 1.19 | -0.36 | 0.27 |
| 1800 | 1.14 | 1.16 | -0.38 | 0.28 |
| 2075 | 1.1 | 1.12 | -0.38 | 0.27 |
| 2350 | 1.07 | 1.11 | -0.39 | 0.25 |
| 2625 | 1.11 | 1.14 | -0.47 | 0.26 |
| 2900 | 1.21 | 1.23 | -0.6 | 0.28 |
| 3175 | 1.32 | 1.32 | -0.71 | 0.29 |
| 3450 | 1.43 | 1.42 | -0.72 | 0.38 |
| 3725 | 1.51 | 1.51 | -0.82 | 0.32 |
| 4000 | 1.54 | 1.54 | -1 | 0.24 |

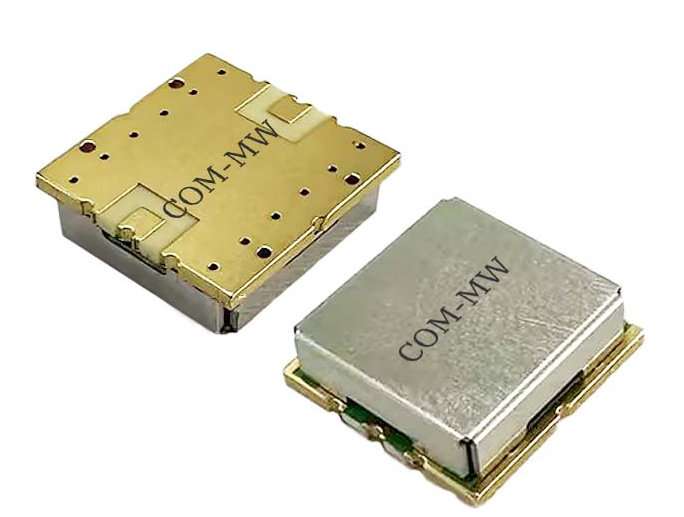

参考实物图

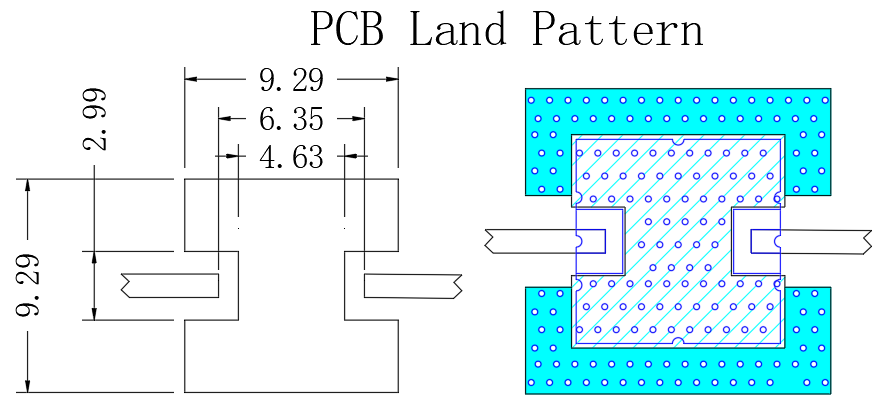

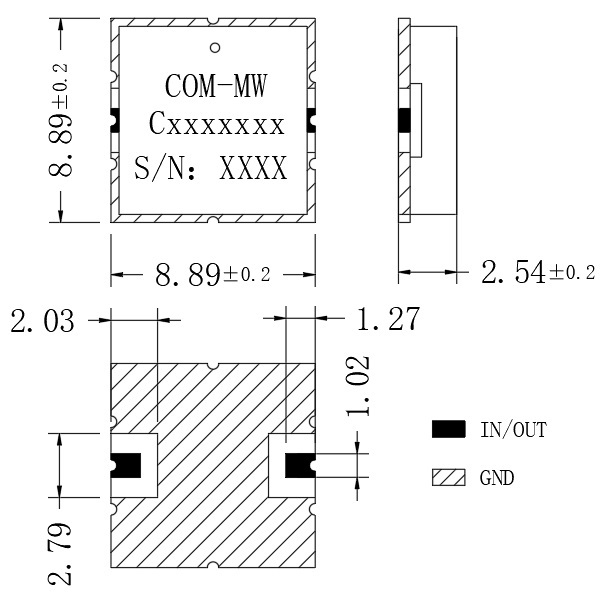

外形结构图（mm）

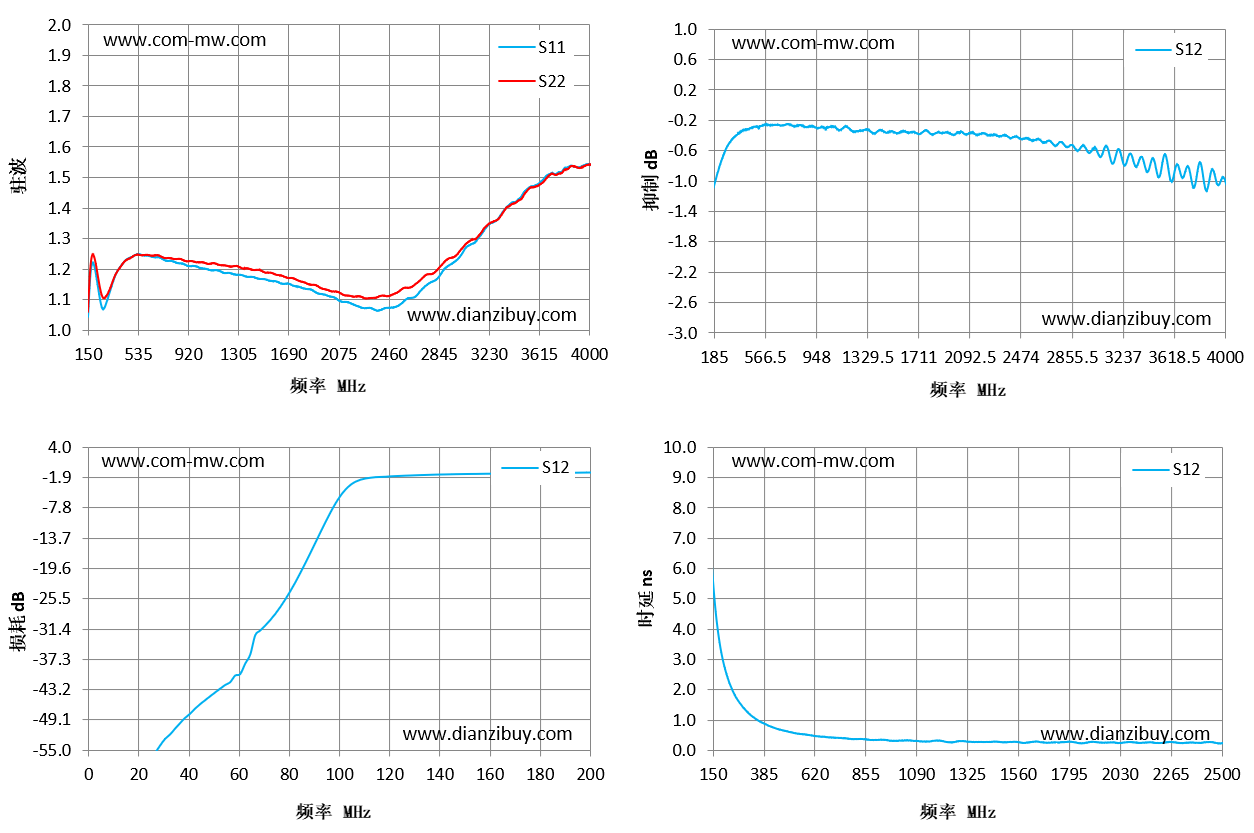

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
