产品
耦合器
30~400MHz,耦合度 60dB,N ,1600W
- ZDC9-60L30-400-3390
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 400 | MHz |
| 插入损耗 | 0.1 | dB | ||
| 理论损耗 | 3 | dB | ||
| 耦合度 | 59 | 60 | 61 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -F or K |
| 耦合端口 | SMA-F or K |
| 功率容量 | 1600W设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

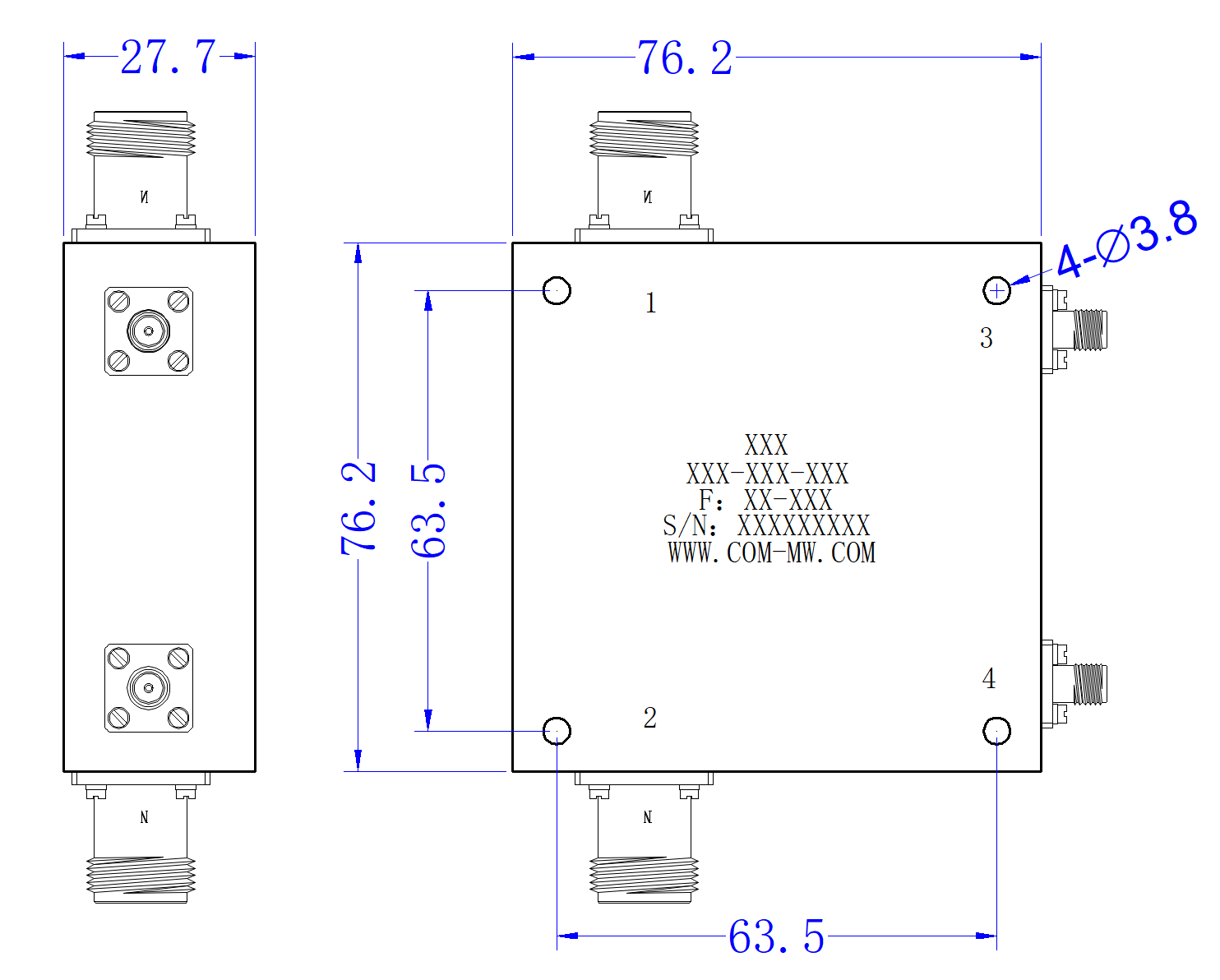

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
