产品
功分器
2~18GHz, 15W, 4路, 0°, SMA
- ZPD8-4M2-18G-1079
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | C |
| 分配端口 | 1，2，3，4 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 1.5 | 1.81 | 1.09 | -6.59 | -15.49 | -0.18 |
| 2.75 | 1.21 | 1.1 | -6.33 | -24.5 | -0.09 |
| 4 | 1.36 | 1.03 | -6.47 | -21.67 | -0.19 |
| 5.25 | 1.21 | 1.11 | -6.51 | -32.31 | -0.25 |
| 6.5 | 1.05 | 1.01 | -6.54 | -24.61 | -0.25 |
| 7.75 | 1.43 | 1.06 | -6.69 | -27.5 | -0.39 |
| 9 | 1.37 | 1.14 | -6.73 | -25.42 | -0.42 |
| 10.25 | 1.15 | 1.08 | -6.66 | -24.48 | -0.31 |
| 11.5 | 1.32 | 1.08 | -6.75 | -24.06 | -0.53 |
| 12.75 | 1.19 | 1.3 | -6.85 | -21.78 | -0.66 |
| 14 | 1.31 | 1.31 | -7.09 | -21.11 | -0.85 |
| 15.25 | 1.53 | 1.21 | -7.28 | -26.7 | -0.35 |
| 16.5 | 1.14 | 1.2 | -7.22 | -21.49 | -0.81 |
| 17.75 | 1.33 | 1.27 | -7.29 | -19.11 | -0.48 |
| 19 | 1.9 | 1.5 | -7.45 | -18.59 | -0.01 |

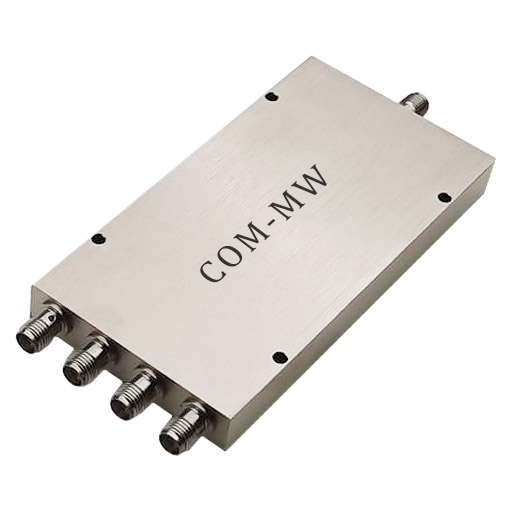

参考实物图
外形结构图（mm）

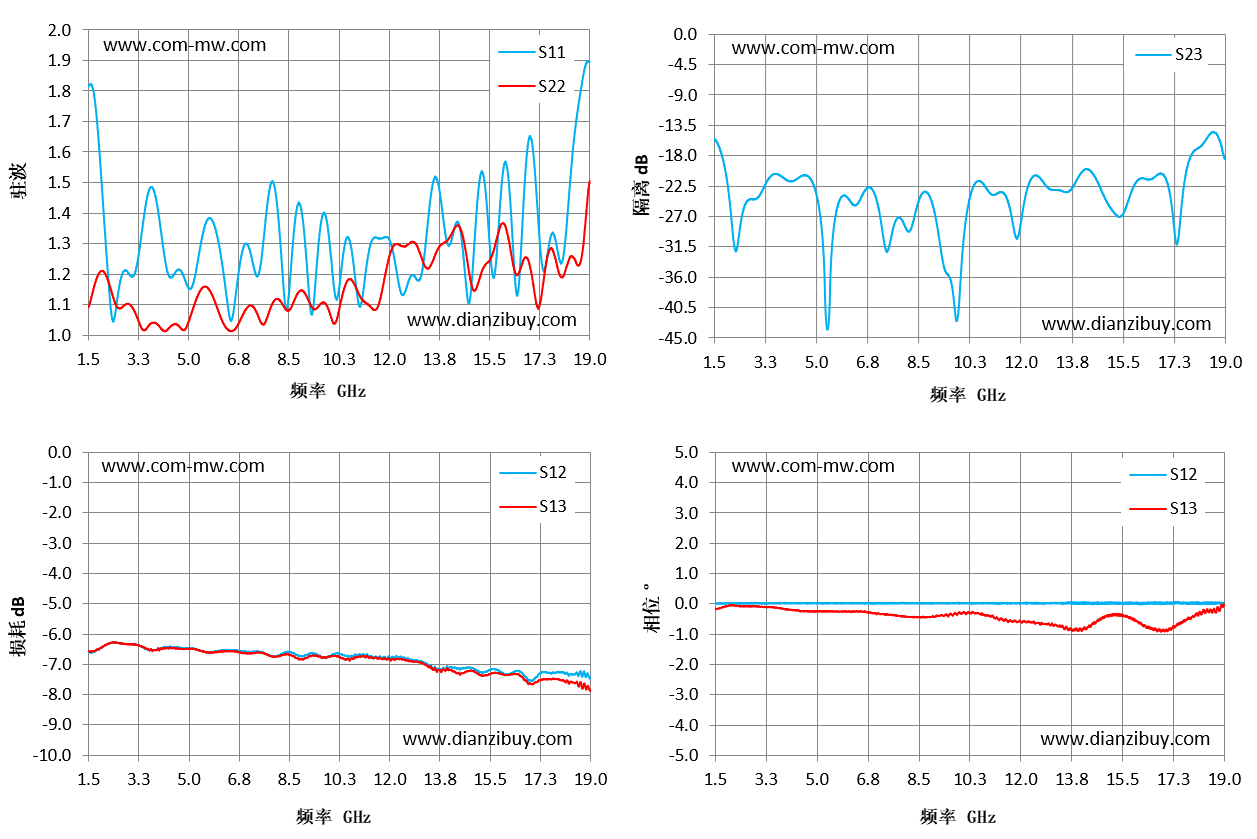

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
