低噪声放大器
6~18GHz, 增益25dB, 噪声系数2dB, P-1dB功率10dBm, SMA
- DLNA8-6000-18000-1566
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | 4.6 | dB | ||
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| F(GHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 5.6 | 11.2 | 1.67 | 1.38 | 1.44 | 26.2 |
| 7.2 | 11.8 | 1.6 | 1.3 | 1.73 | 25.3 |
| 8.8 | 13.1 | 1.61 | 1.07 | 1.51 | 25.4 |
| 10.4 | 14.1 | 1.62 | 1.32 | 1.23 | 26.1 |
| 12 | 14.8 | 1.77 | 1.54 | 1.27 | 26.2 |
| 13.6 | 14.4 | 1.77 | 1.49 | 1.65 | 27.2 |
| 15.2 | 14.5 | 1.84 | 1.24 | 1.54 | 28.3 |
| 16.8 | 13.3 | 1.9 | 1.3 | 1.2 | 29 |
| 18.4 | 11.4 | 1.95 | 1.9 | 2.4 | 29.6 |

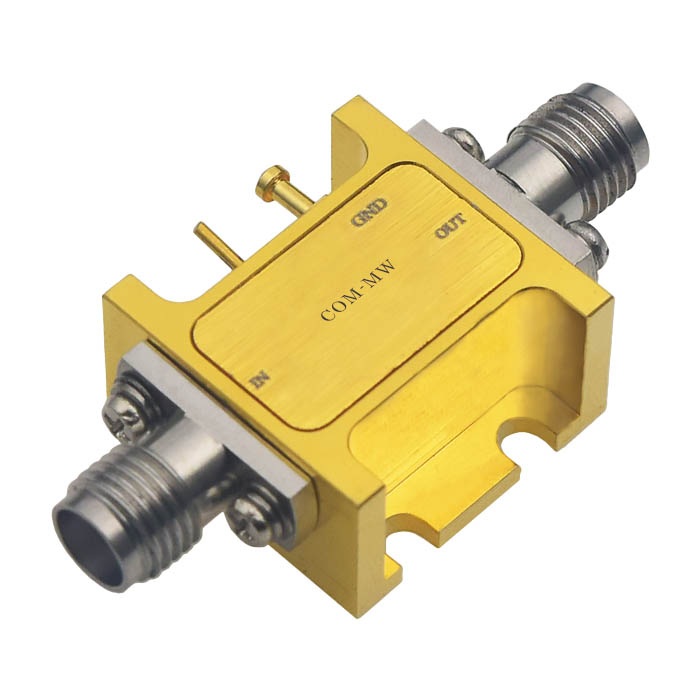

参考实物图

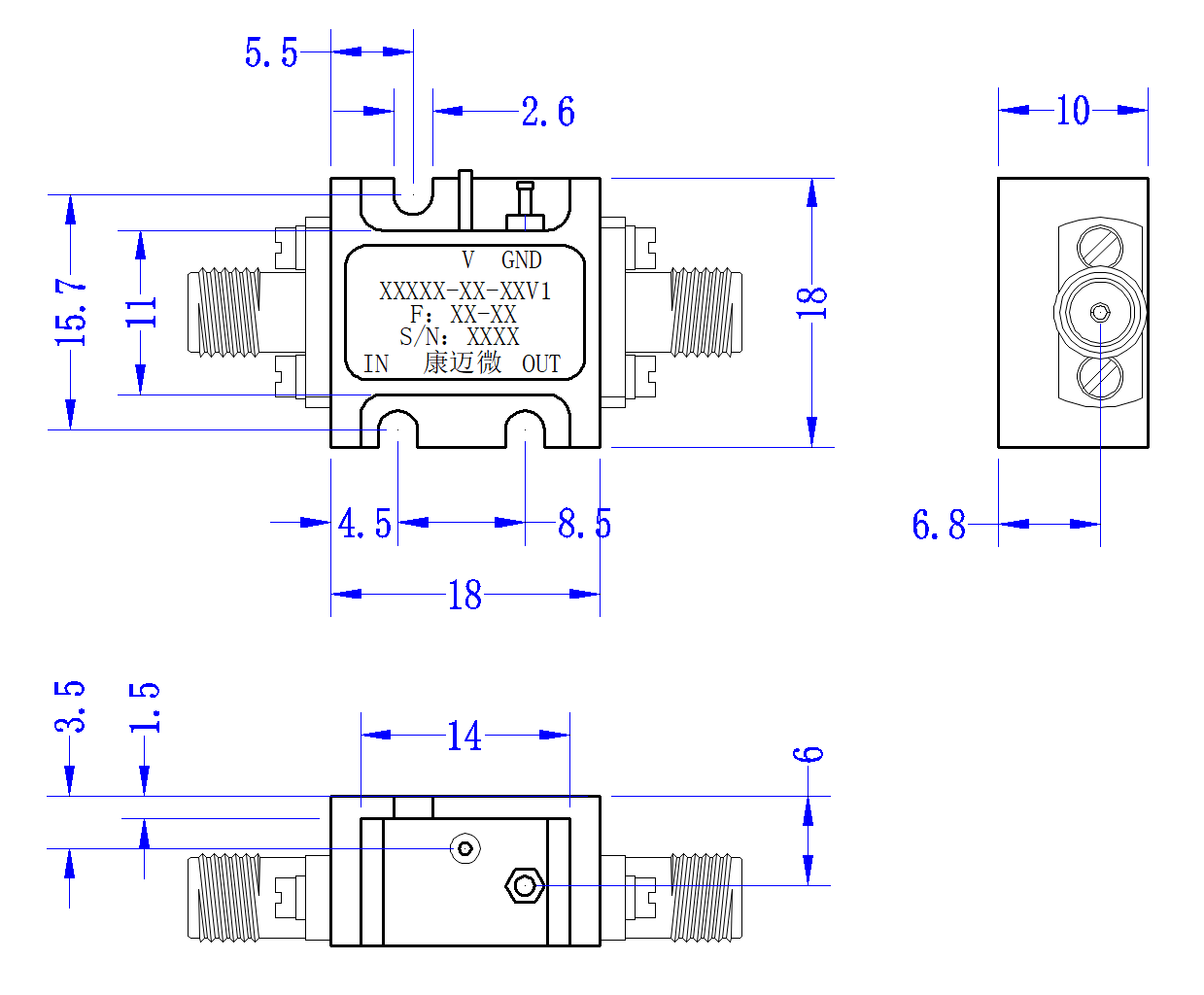

外形结构图（mm）

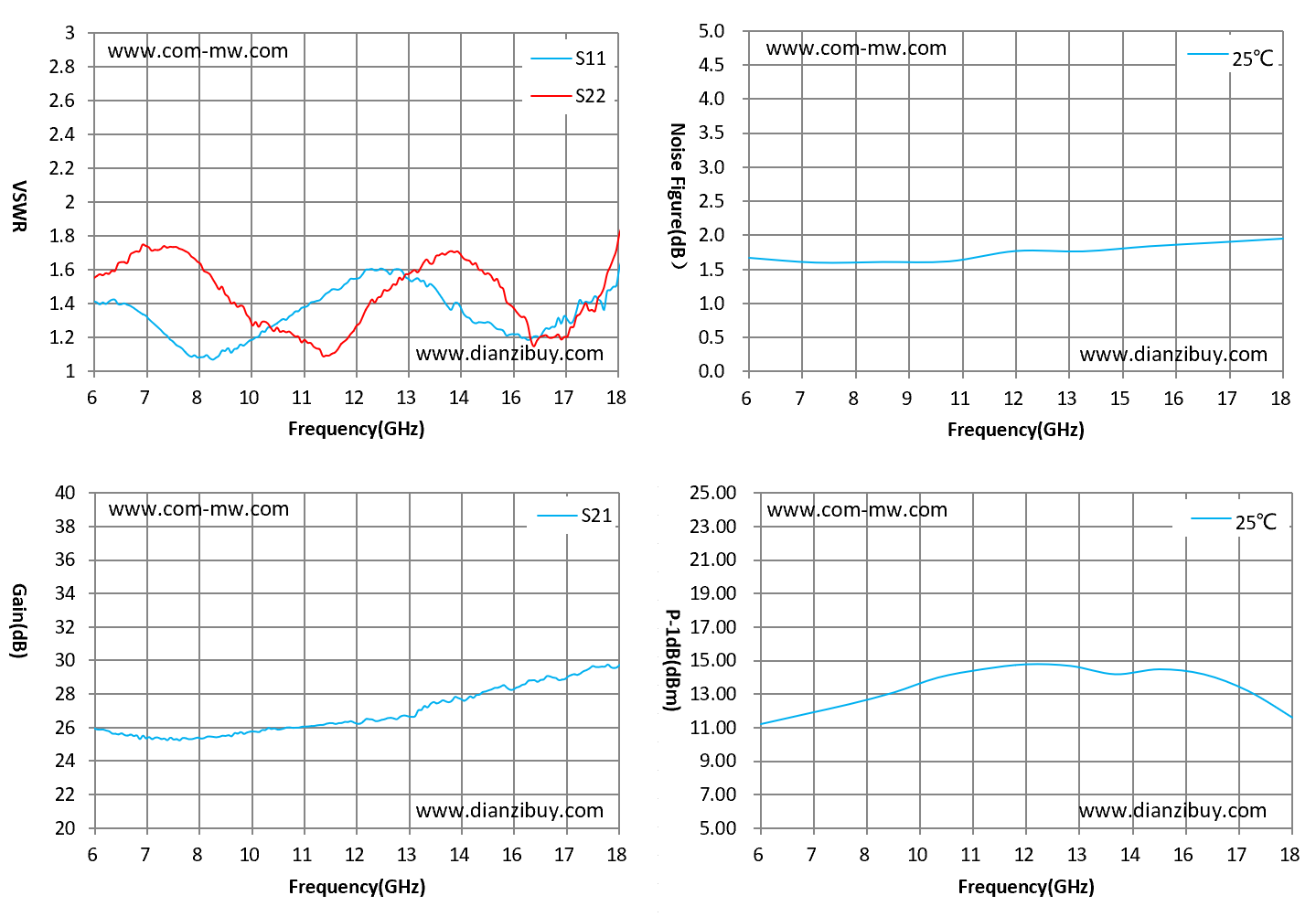

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
