低噪声放大器
1500~1600MHz, 增益35dB, 噪声系数0.88dB, P-1dB功率15dBm, SMA
- DLNA8-1500-1600-1751
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低噪声，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 1600 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 0.88 | dB | ||
| 驻波比 | 1.5 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | 25℃ 噪声 dB | S21 增益 dB | S21 1dB功率 dBm |
| 500 | 1.66 | 1.79 | 1.03 | 34.82 | 15.98 |
| 643 | 1.53 | 1.34 | 0.48 | 35.79 | 19.05 |
| 786 | 1.47 | 1.26 | 0.34 | 35.97 | 19.06 |
| 929 | 1.44 | 1.36 | 0.43 | 36.22 | 18.98 |
| 1071 | 1.38 | 1.46 | 0.55 | 36.22 | 18.85 |
| 1214 | 1.32 | 1.51 | 0.5 | 36.13 | 18.72 |
| 1357 | 1.32 | 1.52 | 0.59 | 36.22 | 18.58 |
| 1500 | 1.37 | 1.49 | 0.6 | 36.13 | 18.5 |
| 1643 | 1.45 | 1.42 | 0.59 | 36.11 | 18.41 |
| 1786 | 1.54 | 1.31 | 0.53 | 36 | 18.36 |
| 1929 | 1.62 | 1.18 | 0.46 | 35.69 | 18.35 |
| 2071 | 1.69 | 1.03 | 0.41 | 35.5 | 18.36 |
| 2214 | 1.75 | 1.14 | 0.39 | 35.07 | 18.3 |
| 2357 | 1.78 | 1.35 | 0.4 | 34.63 | 18.28 |
| 2500 | 1.79 | 1.63 | 0.51 | 34.02 | 18.3 |

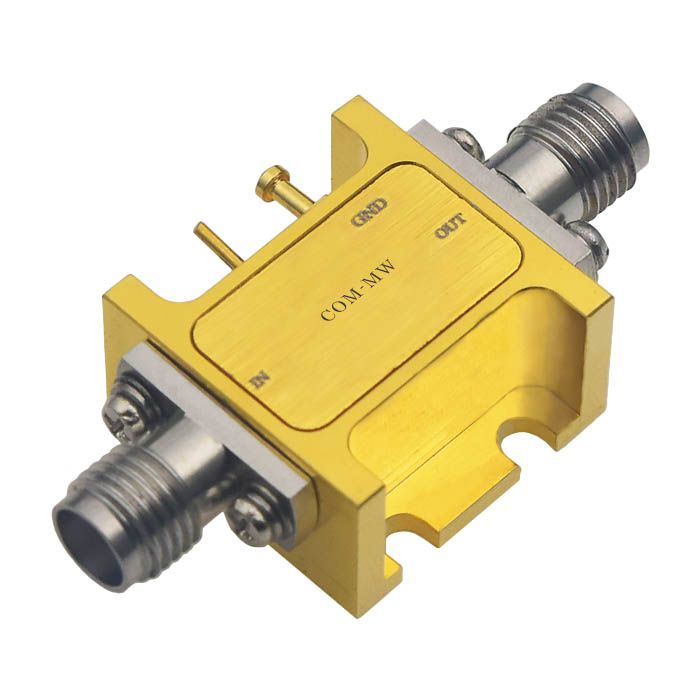

参考实物图

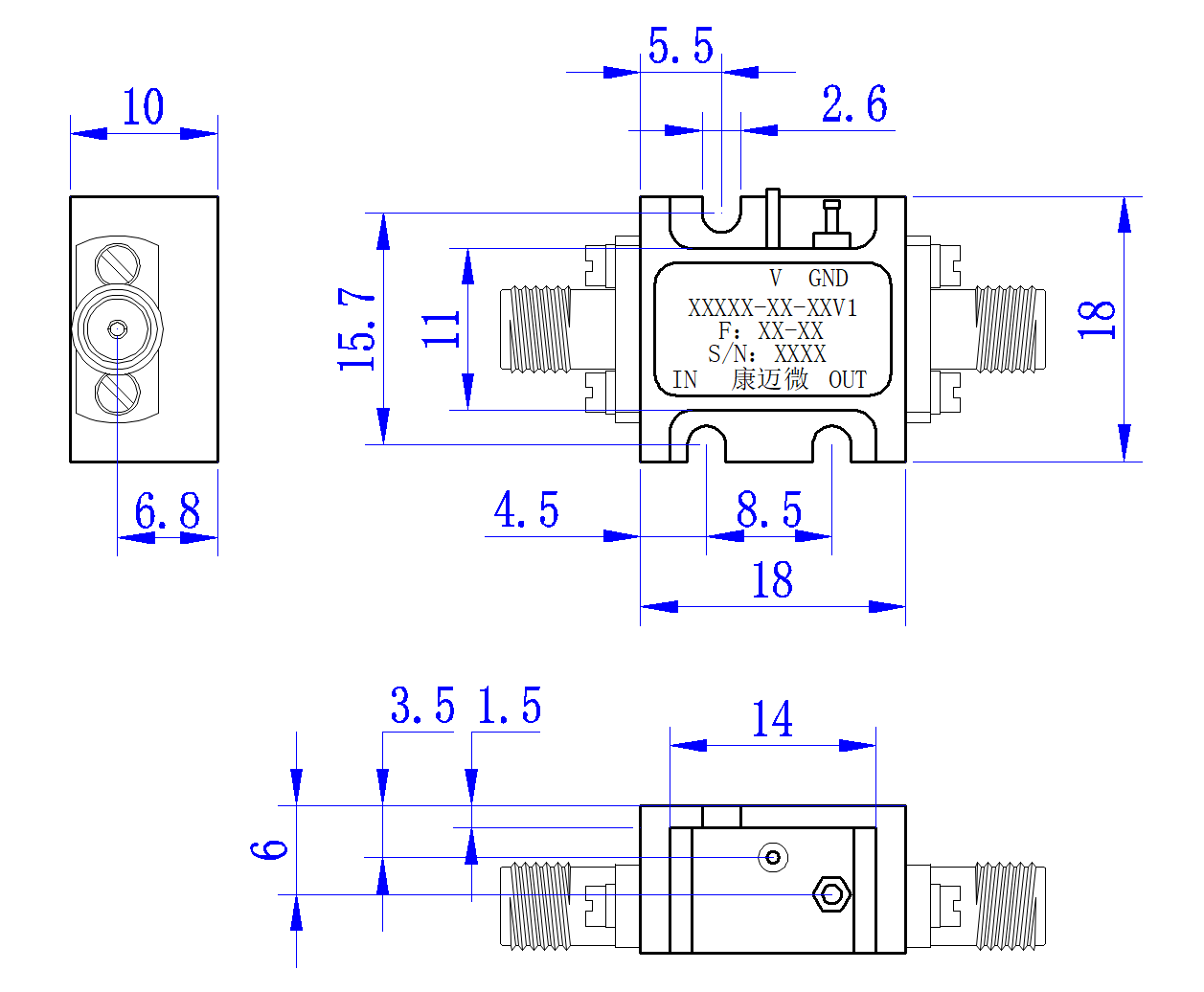

外形结构图（mm）

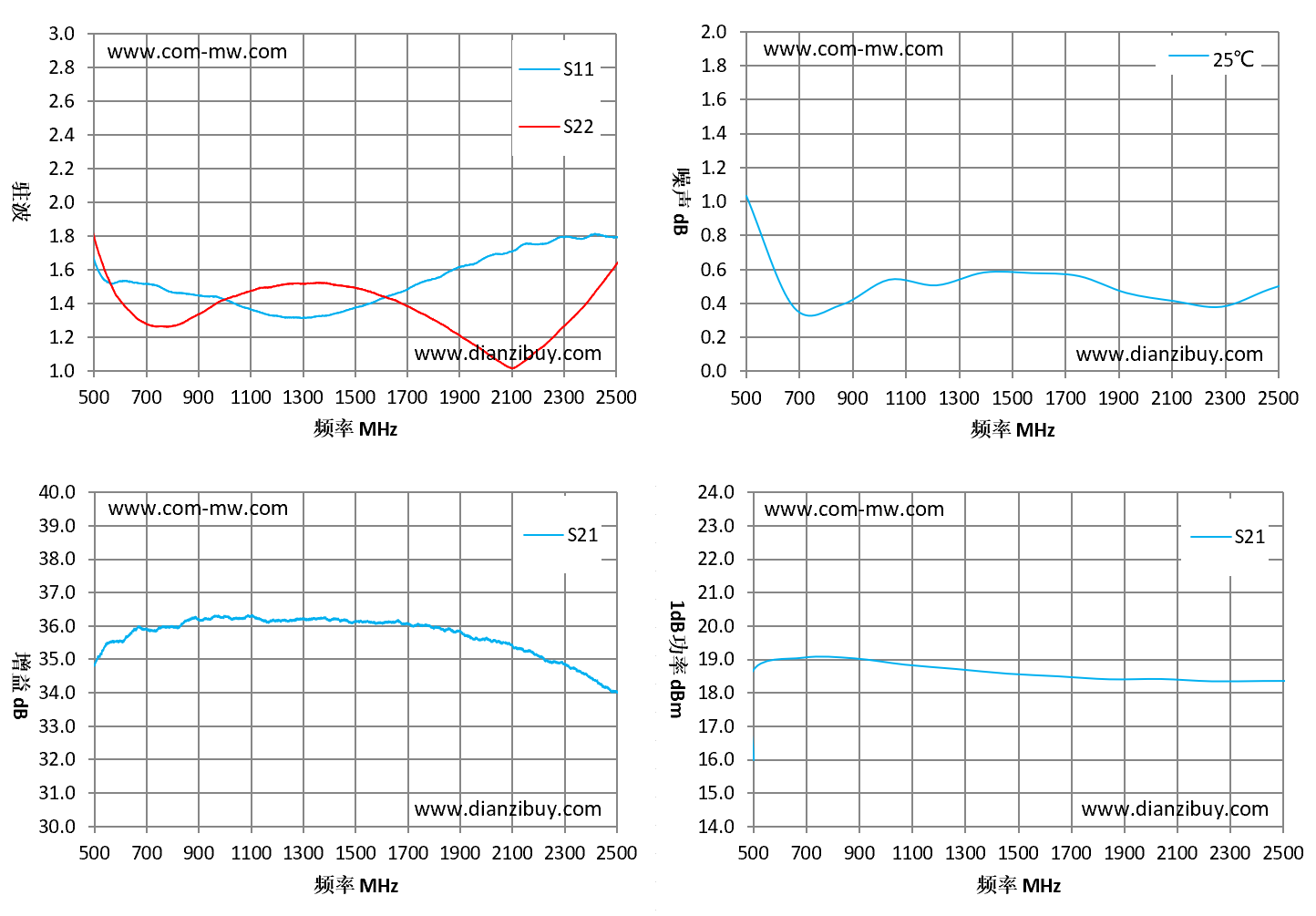

典型测试曲线图
