产品
滤波器
通带频率 27.5~31GHz,DC-26.8GHz≥38dBc,32-48GHz≥55dBc,2.92
- ZBF25-C29.25-3.5G-3717
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.5 | ~ | 31 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-26.8 | GHz≥ | 38 | dBc | ||
| 带外抑制 | 32-48 | GHz≥ | 55 | dBc | ||
| 带外抑制 | DC-26 | GHz≥ | 90 | dBc | ||
| 带外抑制 | 48-62 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 2.92-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.5ns@27.5G-31G内任意500M |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

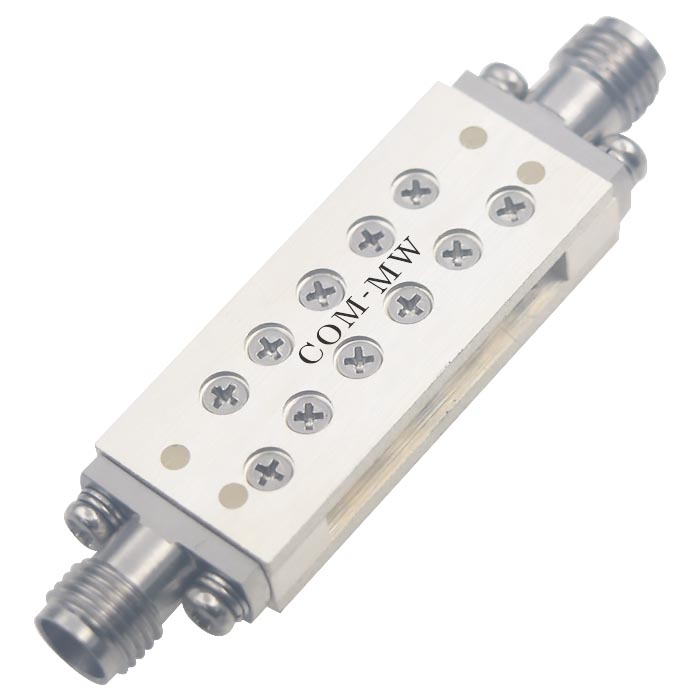

参考实物图

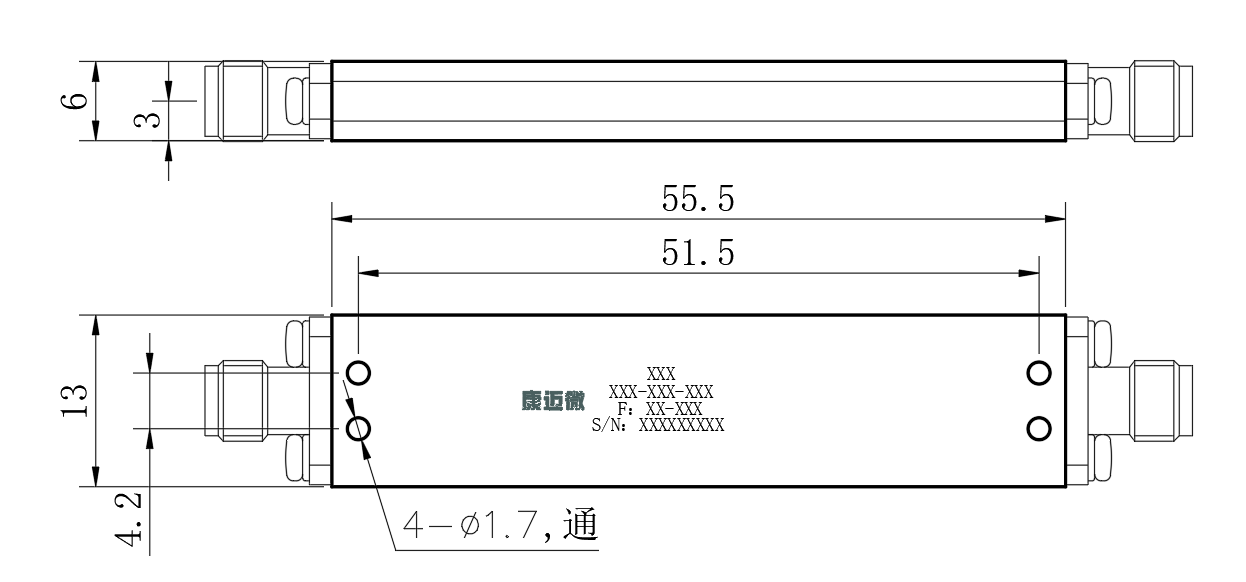

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
