功率放大器
5725~5850MHz,增益 51dB,饱和功率 43dBm,SMA
- DPA9-5725-5850-2116
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
适用于无人机干扰，老化测试等领域。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 5725 | ~ | 5850 | MHz | |
| 增益 | 51 | dB | 小信号增益 | ||
| 增益平坦度 | ±1.5 | dB | |||
| P-1dB功率 | 40 | dBm | |||
| 饱和功率 | 43 | 44 | dBm | ||
| η | 33 | % | |||
| ALC控制范围 | 10 | dB | |||
| 增益调节范围 | 25 | dB | |||
| 杂散抑制 | 55 | dBc | |||
| 谐波抑制 | 30 | dBc | |||
| 最大输入功率 | 10 | dB |
其它参数
| 接口形式 | SMA-K |
| 温度保护 | +85℃过温告警并关断，65度开启 |
| 收发线控接口 | RS485 |
| 带内波动 | ≤2.5dB |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 4500mA |
| 工作温度 | -40~+55℃设计保证 |
引脚定义（DB9-针）
| 线序 | 定义 | 备注 |
| 1,2,4 | NC | 悬空 |
| 3 | 485A | |
| 5 | 485B | |
| 6,7 | VCC | |
| 8,9 | GND |
典型测试数据
| Frequency（GHz） | 5.72 | 5.73 | 5.76 | 5.79 | 5.82 | 5.85 | 5.86 |
| S11 VSWR | 5.28 | 4.70 | 3.78 | 3.51 | 3.48 | 3.19 | 2.97 |
| Gain（Line） （dB） | 52.24 | 51.94 | 51.46 | 52.16 | 53.08 | 52.64 | 51.97 |
| P-dBout （dBm | 41.21 | 41.29 | 41.41 | 42.74 | 42.72 | 43.26 | 43.28 |
| Ids-1dB（A) | 1.27 | 1.74 | 1.77 | 2.08 | 2.07 | 2.20 | 2.19 |
| Pin（dBm）sat | -4.29 | -2.48 | -2.85 | -2.96 | -3.45 | -4.58 | -4.60 |
| Pout（sat）（dBm） | 43.48 | 43.50 | 44.47 | 44.95 | 44.51 | 44.34 | 44.56 |
| Ids （A） | 2.89 | 2.93 | 3.04 | 2.93 | 2.91 | 3.00 | 2.96 |
| η（%） | 35.97 | 36.80 | 36.54 | 36.75 | 37.22 | 36.80 | 37.23 |
| 杂散抑制（dBc） | 63.00 | 65.00 | 57.80 | 60.40 | 60.10 | 57.50 | 55.40 |
| 2次谐波抑制（dBc） | 56.40 | 57.22 | 58.23 | 64.08 | 68.57 | 70.22 | 71.50 |
| 3次谐波抑制（dBc） | 64.10 | 64.80 | 66.40 | 67.30 | 67.49 | 69.80 | 71.20 |
参考实物图
外形结构图

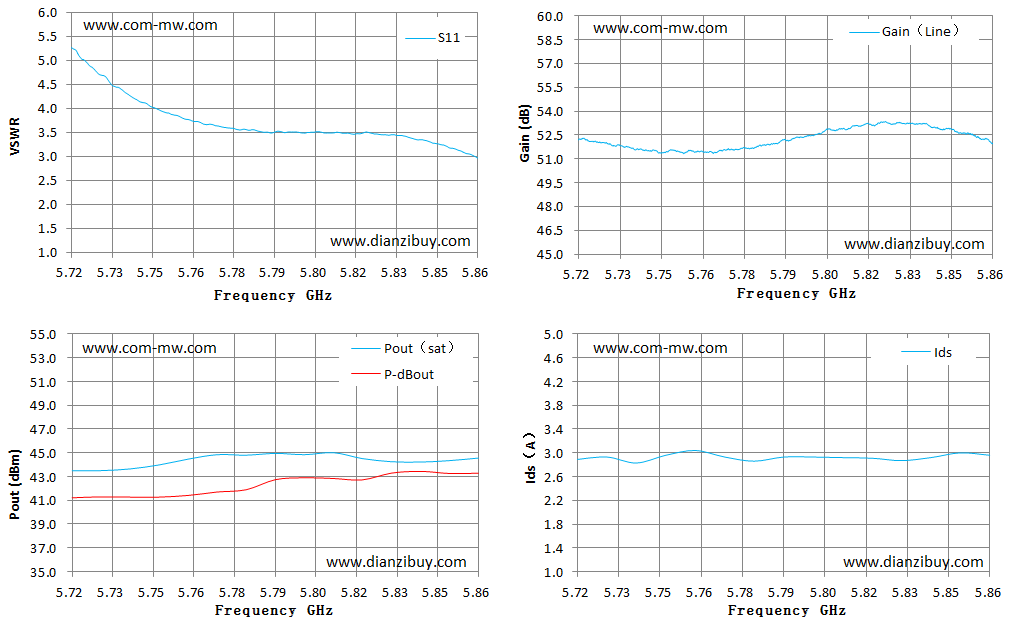

典型测试曲线图
监控功能
RS485接口通信
1) 设置：开关，增益；
2) 查询：模块状态（包括功放状态、过功率告警、过温告警），功放温度，功放ATT值，检测的前向功率；
3) 过功率告警：功率超过最大输出功率+2dB，告警；
4) 过温告警：建议门限为+85℃，检测温度超过+85℃告警，同时关断功放，+65℃时开启功放；
5) 功放温度检测：检测范围要求包含但不限于-25℃～+85℃，检测精度要求±3℃；
6) 前向功率检测：检测范围要求大于20dB，检测精度要求小于±1dB；
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品不能空载。
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
