产品
耦合器
2~4GHz,耦合度 10dB,SMA,40W
- CP0204-10
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 40W设计保证 |
| 工作温度 | -55~+85℃ |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -10dB | --- |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S14 耦合 dB | S24 隔离 dB |
| 2000 | 1.05 | 1.06 | 1.04 | -0.48 | -10.65 | -35.34 |
| 2286 | 1.05 | 1.08 | 1.06 | -0.55 | -10.1 | -33.31 |
| 2571 | 1.05 | 1.1 | 1.08 | -0.61 | -9.78 | -32.57 |
| 2857 | 1.05 | 1.11 | 1.09 | -0.64 | -9.53 | -32.89 |
| 3143 | 1.05 | 1.1 | 1.1 | -0.66 | -9.45 | -34.42 |
| 3429 | 1.04 | 1.09 | 1.1 | -0.7 | -9.41 | -37.33 |
| 3714 | 1.03 | 1.06 | 1.09 | -0.66 | -9.41 | -41.15 |
| 4000 | 1.02 | 1.04 | 1.07 | -0.67 | -9.51 | -40.39 |
| 4286 | 1.02 | 1.06 | 1.05 | -0.71 | -9.56 | -36.83 |
| 4571 | 1.02 | 1.08 | 1.05 | -0.66 | -9.62 | -34.55 |
| 4857 | 1.02 | 1.08 | 1.07 | -0.65 | -9.59 | -33.5 |
| 5143 | 1.04 | 1.06 | 1.08 | -0.74 | -9.75 | -33.7 |
| 5429 | 1.06 | 1.03 | 1.09 | -0.66 | -9.54 | -34.26 |
| 5714 | 1.08 | 1.04 | 1.1 | -0.65 | -9.55 | -35.2 |
| 6000 | 1.1 | 1.09 | 1.11 | -0.77 | -9.62 | -35.5 |

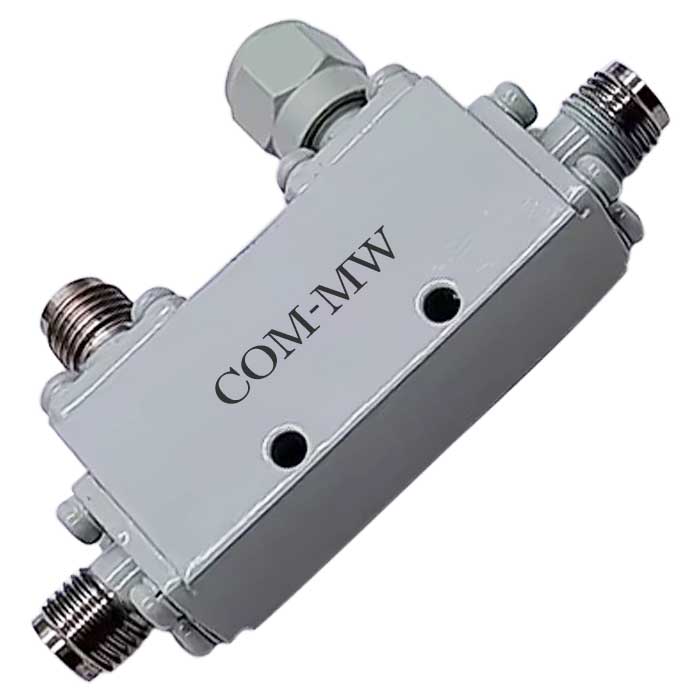

参考实物图

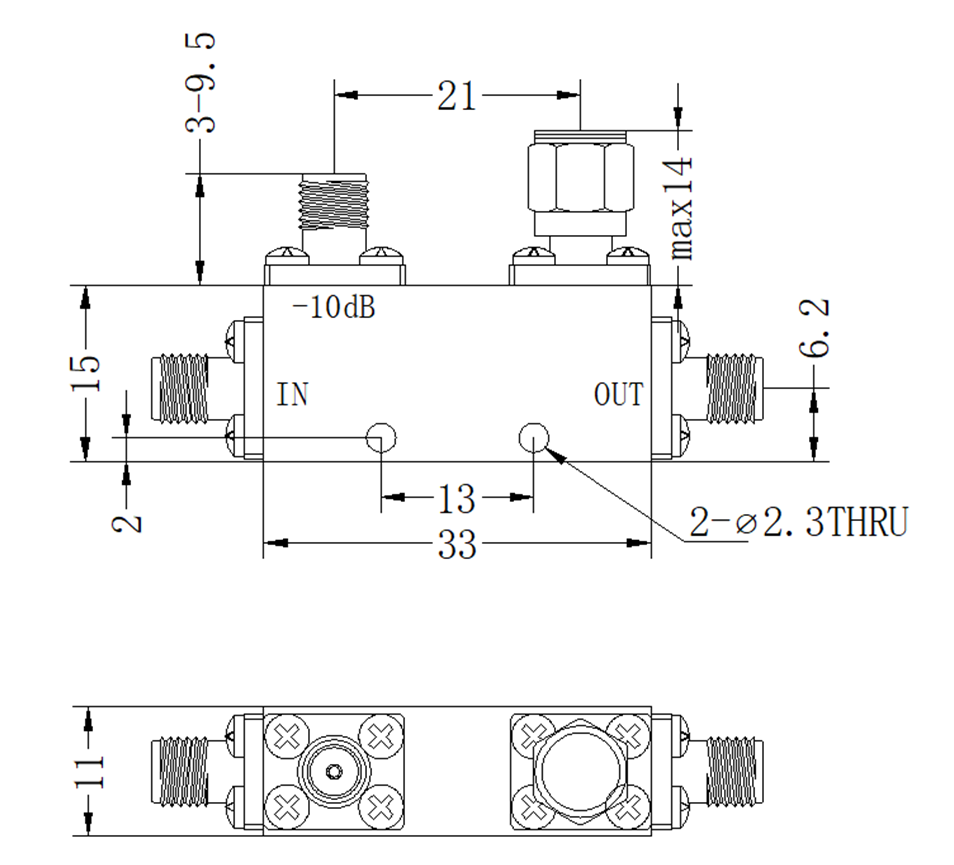

外形结构图（mm）

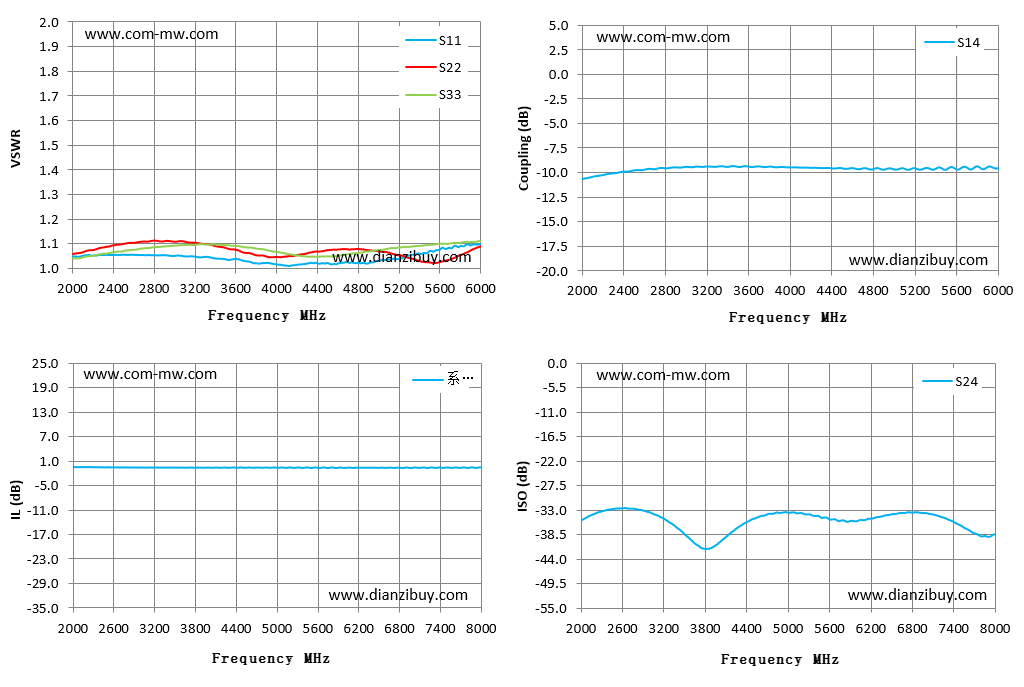

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
